プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: (JKM-0009NL) (LPJ0011BBNL)
支払及び船積みの言葉
最小注文数量: 無料サンプル
価格: $0.09-$1.85
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 約2週間
支払条件: TT、NET30/60/90幾日
供給の能力: 6000000pcs / 月
シリーズ: |
RJ45 コンネクタ 10/100 ベースT 統合磁石 |
挿入損失:: |
-1.0dB MAX @1〜65MHz |
比率RXを回す: |
1CT:1CT |
比率TXを回す: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1MIN |
動作温度: |
0°Cへの+70°C |
シリーズ: |
RJ45 コンネクタ 10/100 ベースT 統合磁石 |
挿入損失:: |
-1.0dB MAX @1〜65MHz |
比率RXを回す: |
1CT:1CT |
比率TXを回す: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1MIN |
動作温度: |
0°Cへの+70°C |

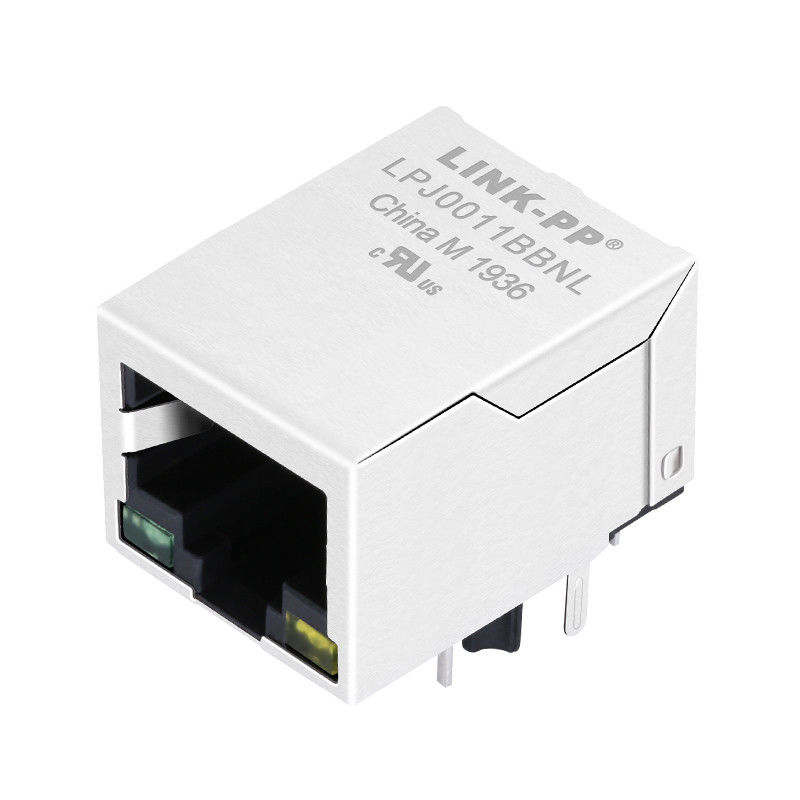

JKM-0009NL LPJ0011BBNL シングルポート RJ45 モジュール式ジャック 10/100 ベース-T 統合磁性
1X1 タブダウン RJ45 LPJ0011ABNL 10/100Mbps ファストイーサネット
トランスフォーマー RJ45 8P8Cピン 統合磁気コネクタ
クロス・エキベレント JKM-0009NL ピン・トゥ・ピン 代用コスト効率
工業用用途のために設計され,IEEE802.3仕様を満たす
350μH 最低OCL 8mA DCバイアス電流
温度は0°Cから70°Cまで
| LINK-PP 部品番号 | LPJ0011BBNL |
| パルス部分番号 | JKM-0009NL |
| 自動車 (Y/N) | 違う |
| データレート | 100BASE-TX |
| 港の数 | 1x1 |
| タブ方向 | ダウン |
| LED 色 (L/R) |
緑/黄色 |
| マウント | THT |
| PoE | ゼロ |
| 接続スタイル | 横の入口 |
| シールド | シールド |
| 長さ |
21.34mm
|
| 幅 | 16mm |
| 高さ | 13.59mm |
盾 の 材料: 銅
シールド仕上げ: 20-40m インチ ニッケル10-20m インチ以上 ブラス
接触材料: リンゴ銅
接触塗装エリア:ニッケル下塗装と選択金塗装 15μインチ
コンタクト 溶接エリア: 亜鉛マット仕上げ
ハウジング素材: 熱プラスチック
箱の仕様: UL 94 V-0
MSLランキング: 1
1交尾力(MAX) 5ポンド/2.268キロ
2. 異性交する力(MAX): 5ポンド / 2.268キロ.
3耐久性: 750 挿入
4ジャック保持にプラグ20ポンド/9.075kg
1. 床面を層にするのがお勧めです. 可能な限り,接続器/離散モジュールの地面ピンをシャーシ/アナログ地面にルーティングします.
2. BST (75Ω抵抗と高電圧キャップをシャシーに接地) を使用
最良のEMI性能 (ほとんどのコネクタソリューションに含まれている) を確保するために,ケーブル側CTを終了することが推奨されます.
3. PHY から接続器/離散モジュールへの信号痕跡をできるだけ短く保つ.痕跡が3~4インチを超えると,ラインインピーダンスの不均衡に注意を払う.
4詳細なレイアウトについては,PHY 製造者のアプリケーションノートに従ってください.
