プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJG16314A4NL
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.05-$1.28
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
適用する: |
PCB |
タイプ: |
RJ45 PCB に 用いる |
性別: |
女 |
こんにちは鍋: |
1500V DC |
段階: |
シングル |
コイルの構造: |
円環形状 |
適用する: |
PCB |
タイプ: |
RJ45 PCB に 用いる |
性別: |
女 |
こんにちは鍋: |
1500V DC |
段階: |
シングル |
コイルの構造: |
円環形状 |
|
|

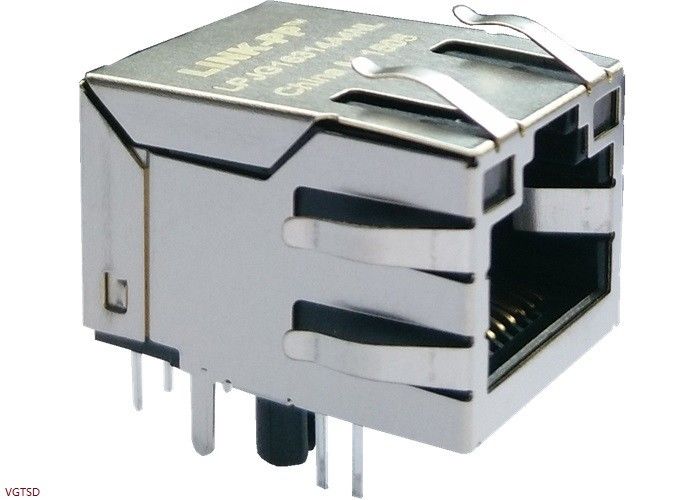

1) 100/1000 Base-T LPJG16314A4NL 統合磁性を持つRJ45単ポート接続器 |
|
2) THT 設置型 |
|
|
3) 350uH Min OCL @100KHz0.1Vrms,8mADC BIAS |
|
|
4) IEEE 802.3 仕様に対応する |
|
|
5) 動作温度範囲 0°C~70°C |
|
|
6) 阻力: 100 オーム |
|
|
適用する |
×DSL モデム |
|
組み込みPC |
|
|
LAN アプリケーション |
|
|
ハブ,ルーター,スイッチ |
|
|
AVR,DVR |
|
|
電気特性 |
|
|
シールド |
はい |
|
終了の特徴 |
|
|
EMI 指 |
付随する |
|
終了方法 |
溶接器 |
|
身体 の 特徴 |
|
|
LED |
と |
|
鍵の向き |
テープアップ |
|
PCB 尾長 |
3.5±0.5mm |
|
板の上 の 高さ |
選択可能 |
|
連絡先の特徴 |
|
|
前充電 |
はい |
|
連絡先終了タイプ |
穴を抜ける |
|
産業基準 |
|
|
鉛のない溶接プロセス |
260°Cまで溶接できる波溶接器 |
|
RoHS 準拠 |
RoHS対応 |
|
使用条件 |
|
|
適用される |
印刷回路板 |
|
環境条件 |
オフィス / 施設 |
|
動作温度 ((°c) |
0°C~70°C |
|
他 の 特徴 |
|
|
状態表示 |
LED |
|
左のLED色 |
緑と黄色 |
|
右のLED色 |
緑と黄色 |
|
単一の鉛量 |
8 |
|
データシート |
1阻力: 100 オーム
2OCL: 350uH Min @ 100KHz0.1Vrms,8mADC BIAS
3ターニング比: 11
4挿入損失: 0.5-100MHz: -1.1dB 最大
5返回損失 (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6横断音 (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7共通モード拒絶比: 0.5-100MHz: -30dB
8隔離電圧 1500Vrms ミンス
1. SOHO (ADSLモデム),LAN (マザーボード) (LOM),ハブ,スイッチなどのアプリケーションをサポートするように設計されています.
2IEEE 802.3 規格を満たしている
3接続材料:
熱塑性PBT+30%G.F UL94V-0
接触: リンゴ 青銅 C5210R-EH 厚さ=0.35mm
ピン:銅 C2680R-H 厚さ=0.35mm f
シールド:SUS 201-1/2H 厚さ=0.2mm
接触エリアに金 6マイクロインチ分
4波溶接先の温度: 255°C 最大,5秒 最大
