プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: J1011F21PNL (LPJ1011ABNL)
支払及び船積みの言葉
最小注文数量: 100個
価格: $0.09-$1.85
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 週以内に
支払条件: TT、NET30/60/90幾日
供給の能力: 200000〜300000/月
タイプ: |
磁気ジャック |
シールド材: |
青銅 |
接触材料 リンゴ 青銅: |
蛍光体青銅 |
住宅用材料: |
熱プラスチック |
炎症性評価: |
UL 94 V-0 |
湿度感度レベル評価: |
最高ランキング 1 |
タイプ: |
磁気ジャック |
シールド材: |
青銅 |
接触材料 リンゴ 青銅: |
蛍光体青銅 |
住宅用材料: |
熱プラスチック |
炎症性評価: |
UL 94 V-0 |
湿度感度レベル評価: |
最高ランキング 1 |
| ポイント | 10GBASE-T Through Hole RJ45 コンネクタ |
|---|---|
| パルスP/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| マグネティック | 統合 |
| 性別 | ジャック (女性) |
| PCBの設置方向 | サイドエントリー |
| 鍵の向き | スタンダード - ザッチアップ |
| 港湾構成 | 1X1 |
| スピード | 10/100 BASE-TX |
| オートMDIX | と |
| マウント 角度 | 右角 |
| ポジション/連絡先数 | 8P8C |
| PoE | ゼロ |
| LED L / R カラー | 緑 / 黄色 |
| 終了方法 | 溶接器 |
| 連絡先終了タイプ | 穴を抜ける |
| シールド | そうだ |
| EMI 指 | 上部と横部 |
| 操作温度 | 0°Cから+70°C |
| 鉛 の ない 溶接 プロセス | 波溶接器 260°Cに対応する |
| 適用される | 印刷回路板 |
| 寸法 (LxWxH) | 25.25*16.15*13.45mm |
| RoHS 状態 | RoHS に準拠する |
| サンプル | 入手可能 |
| データシート RJ45 コネクタ | LPJ1011ABNL.pdf |

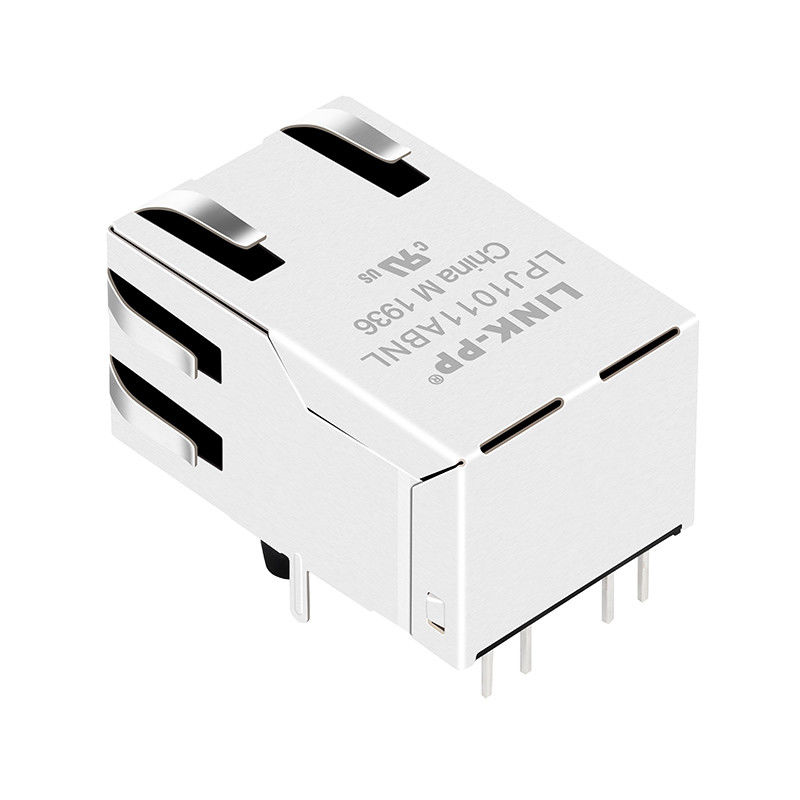

J1011F21PNL1x1 タブアップ RJ45 コネクタマグネティクスの組み込みによりネットワーク接続が容易になります.このコネクターはADSLモデム,LAN-on-Motherboardセットアップ,ハブ,スイッチなどで使用できます.
1. TR:(100KHZ,0.1V)
TX=1CT:1CT ±3% RX=1CT:1CT ±3%
2LX: (100KHz,100mV,8mA DCバイアス)
PINS: (P1,P2),(P7,P8) = 350uH MIN
3仮説:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC 60秒間
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC 60秒間
4. 挿入損失:
-1.0dB MAX @ 1.0MHz から 65MHz
5戻る損失:
-20dB MIN @ 1MHz から 10MHz
-16dB MIN @ 10MHz から 30MHz
-12dB MIN @ 30MHz から 60MHz
-10dB MIN @ 60MHz から 100MHz
6交差点について
-40dB MIN @1MHzから30MHz
-35dB MIN @30MHzから60MHz
-30dB MIN @60MHzから100MHz
7. 共同から共同への拒否:
-30dB MIN @1MHzから50MHz
-20dB MIN @50MHzから150MHz
8動作温度: 0°C~70°C
