プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJE601XDNL
文書: LPJE601XDNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.2-$0.85
パッケージの詳細: 54PCS/Tray、24Trays=37*30*30CM=1296PCS=10KG/Carton
受渡し時間: 3～5日
支払条件: TT、NET30/60/90幾日
供給の能力: 4300K.PCS/Month
P.N: |
LPJE601XDNL |
ポートの数: |
1x1 |
ラッチ: |
上 |
パフォーマンスカテゴリ: |
猫5e |
位置/コンタクト数: |
8p8c |
取付タイプ: |
tht |
LED オプション: |
それなし |
EMl タブ: |
それなし |
メタル・シールド: |
シールド |
向き: |
縦（上の記入項目） |
P.N: |
LPJE601XDNL |
ポートの数: |
1x1 |
ラッチ: |
上 |
パフォーマンスカテゴリ: |
猫5e |
位置/コンタクト数: |
8p8c |
取付タイプ: |
tht |
LED オプション: |
それなし |
EMl タブ: |
それなし |
メタル・シールド: |
シールド |
向き: |
縦（上の記入項目） |

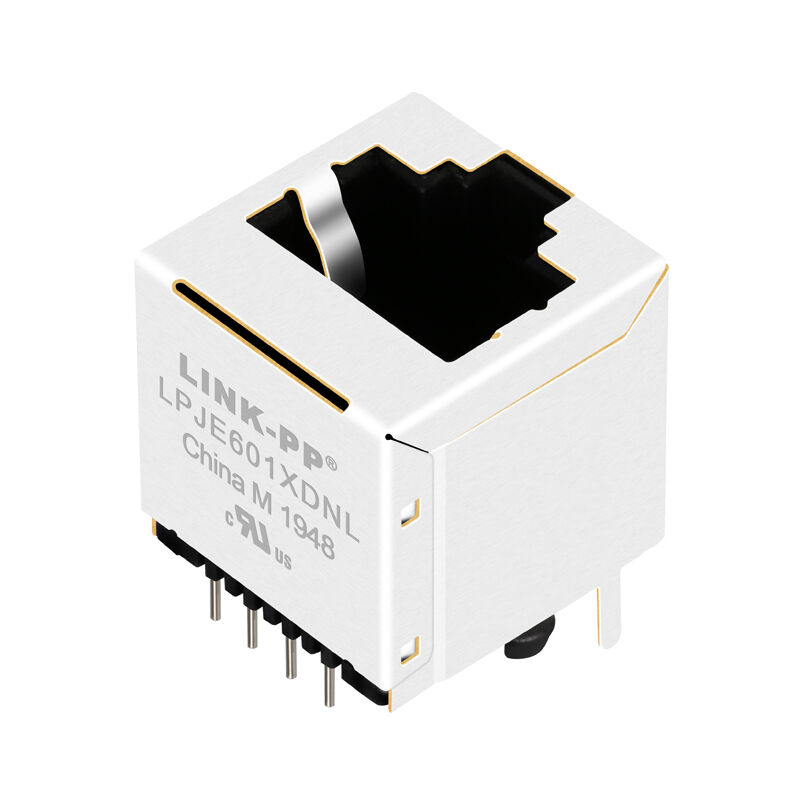

LPJE601XDNLは、8ポジション8コンタクト（8P8C）のシングルポート（1x1）垂直RJ45コネクタです。スルーホールPCB実装用に設計されており、産業用および商用アプリケーションにおいて強力な機械的保持力と信頼性の高いはんだ付け性能を保証します。
LPJE601XDNL 1x1 垂直RJ45コネクタは、10/100Base-Tイーサネットネットワーキングアプリケーション用に設計された高性能8P8Cモジュラージャックです。トップエントリー（垂直）オリエンテーション、タブアップラッチ、EMIタブなしのメタルシールドを備え、安定した信号伝送と堅牢な機械的耐久性を必要とするコンパクトなPCBレイアウトに最適です。
統合されたマグネティクスまたはLEDなしで設計されたLPJE601XDNLは、外部マグネティクスが使用される場合や視覚的なインジケータが不要なアプリケーション向けのコスト効率が高く柔軟なソリューションです。
| カテゴリ | パラメータ | 仕様 |
|---|---|---|
| 電気 | 定格電圧 | 125 VAC RMS |
| 定格電流 | 1.5 A | |
| 接触抵抗 | 50 mΩ 最大 | |
| 絶縁抵抗 | 500 MΩ 最小 @ 500V DC | |
| 耐電圧 | 1000 VAC RMS、60Hz（1分間） | |
| 機械 | ハウジング材質 | LCP、UL94V-0定格 |
| コンタクト材質 | リン青銅（厚さ0.35mm） | |
| シールド材質 | 真鍮（厚さ0.20～0.25mm）、錫メッキ | |
| 使用寿命 | ≥ 750嵌合サイクル | |
| 環境 | 動作温度 | -40℃～+85℃ |
| 保管温度 | -40℃～+85℃ | |
| フローはんだ付け温度 | 265℃（最大5秒） |
トップエントリーオリエンテーションにより、効率的な垂直PCBスタッキングが可能になり、コンパクトなネットワーキング機器に最適です。
統合されたマグネティクスがないため、LPJE601XDNLはエンジニアが以下を行うことができます。
コネクタには錫メッキされた真鍮シールドが含まれており、以下を行います。
LPJE601XDNL 1x1 垂直RJ45コネクタは、統合されたマグネティクスやLEDなしでコンパクト、コスト効率が高く、信頼性の高いイーサネットインターフェイスを求めるエンジニアにとって優れた選択肢です。
いいえ、このコネクタは非磁性RJ45ジャックであり、外部マグネティクスが必要です。
10/100Base-T（Cat 5e）アプリケーション用に設計されており、ギガビット（1000Base-T）には最適化されていません。
垂直（トップエントリー）設計を採用しており、コンパクトなPCBレイアウトに最適です。
いいえ、このモデルはLEDなしで提供されるため、ミニマルなデザインに適しています。
いいえ、コネクタにはメタルシールドがありますが、EMIグラウンディングタブはありません。
