プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 7490100110A
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$1.25
パッケージの詳細: T&R
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
シリーズ: |
WE-LAN 10/100 Base-TX SMT トランス |
部品番号:: |
7490100110A |
標準: |
10/100BASE-TX |
ポート: |
1 |
パッケージ: |
smt |
動作温度:: |
+70 °Cへの0の°C |
絶縁電圧: |
1500V(RMS) |
インダクタンス: |
350 µH |
シリーズ: |
WE-LAN 10/100 Base-TX SMT トランス |
部品番号:: |
7490100110A |
標準: |
10/100BASE-TX |
ポート: |
1 |
パッケージ: |
smt |
動作温度:: |
+70 °Cへの0の°C |
絶縁電圧: |
1500V(RMS) |
インダクタンス: |
350 µH |

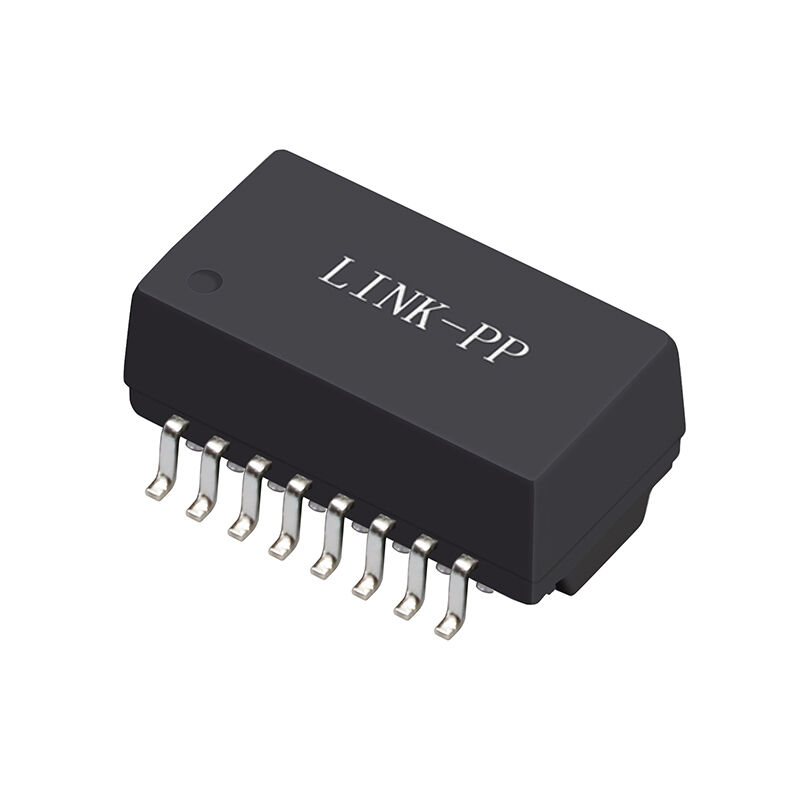

7490100110A LANトランスは、イーサネットネットワーク機器向けに設計されたシングルポート10/100BASE-TX LANマグネティクスモジュールです。350μHの最小インダクタンス、1500V RMSの絶縁電圧、および1:1の巻数比（±3%）を備え、安定した信号伝送と信頼性の高い電気的絶縁を保証します。
このトランスは、10/100 Mbpsのイーサネットデータレートをサポートし、0℃から+70℃の温度範囲で動作し、高密度PCB設計向けのコンパクトなSMTパッケージに組み込まれています。低挿入損失（最大-1.1dB）、最適化されたリターンロス、および強力な差動-コモンモード除去により、7490100110Aはイーサネットスイッチ、ルーター、産業用ネットワーク機器、および組み込みLANインターフェイスに適しています。
この7490100110Aは、10/100イーサネットアプリケーションにおいて優れた信号品質、EMI抑制、および信頼性の高いデータ伝送を保証します。コンパクトなPCBレイアウトに最適化されており、スイッチ、ルーター、産業用ネットワークデバイスに適しています。
| プロパティ | テスト条件 | 値 | 単位 | 許容誤差 |
|---|---|---|---|---|
| インダクタンス（L） | 100 kHz / 100 mV @ 8 mA DCバイアス | 350 | μH | 最小 |
| 絶縁耐圧（VT） | 1分 | 1500 | V（RMS） | 最小 |
| 挿入損失（IL） | 1-100 MHz | -1.1 | dB | 最大 |
| リターンロス（RL） | 1-30 MHz @ 100 Ω | -18 | dB | 最小 |
| 30-60 MHz @ 100 Ω | -14 | dB | 最小 | |
| 60-80 MHz @ 100 Ω | -12 | dB | 最小 | |
| 80-100 MHz @ 100 Ω | -10 | dB | 最小 | |
| 差動-コモンモード除去比（DCMR） | 1-30 MHz | -38 | dB | 最小 |
| 30-60 MHz | -38 | dB | 最小 | |
| 60-100 MHz | -30 | dB | 最小 | |
| クロストーク（CT） | 1-60 MHz | -40 | dB | 最小 |
| 60-100 MHz | -35 | dB | 最小 | |
| 巻数比（n） | — | 1:1 | — | ±3% |
| データレート | — | 10/100BASE-TX | — | — |
信頼性の高い10/100イーサネット信号伝送
今すぐイーサネット設計をアップグレードしましょう – LINK-PP LANマグネティクスでLANトランスおよび関連ネットワークマグネティクスをご覧ください。
