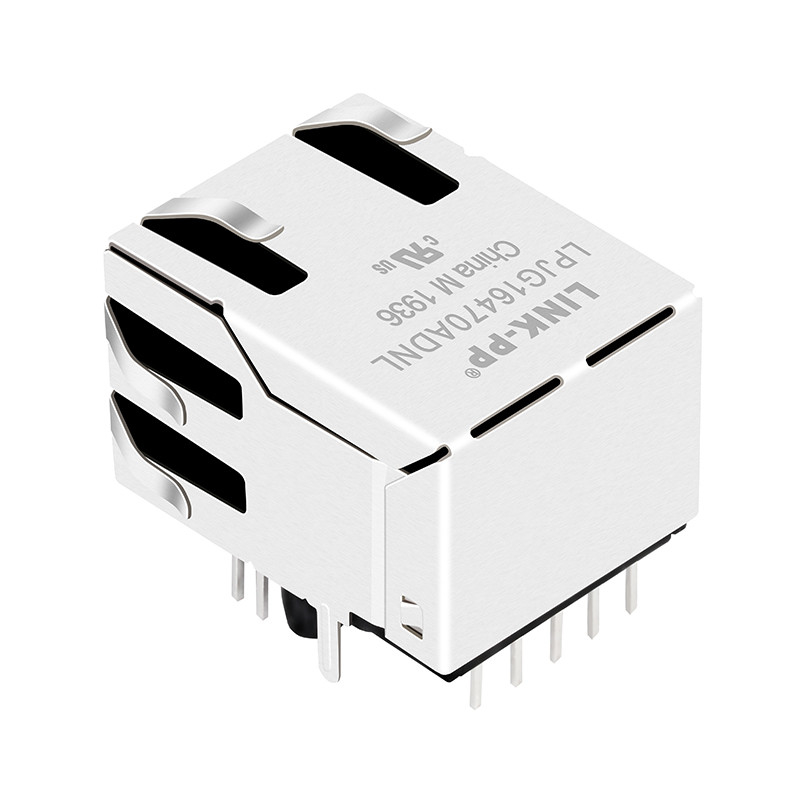

Name: JXD1-0001NL|LPJG16470ADNL磁気RJ45ジャックGig_Ethernetの結合性
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: JXD1-0001NL
Price: 14.05 USD
Availability: InStock

プロダクト細部

起源の場所: 中国

ブランド名: LINK-PP

証明: UL,ROHS,Reach,ISO

モデル番号: JXD1-0001NL

文書: LPJG16470ADNL.pdf

支払及び船積みの言葉

最小注文数量: 50/500/1000

価格: Supportive

パッケージの詳細: 54PCS/Tray、24Trays=37*30*30CM=1296PCS=10KG/Carton

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 4300K.PCS/Month

最もよい価格を得なさい

プロダクト細部

製品の説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                    JXD1-0001NL, 1000Base-T RJ45 マグネットジャック, RJ45 コンネクタ


部品番号:	JXD1-0001NL	LINK-PP 同等:	LPJG16470ADNL
ロック:	上がって	港の数:	1x1
パッケージ:	THT	LED オプション:	黄色/緑
パッケージの高さ:	13.800mm	パッケージの長さ:	21.500mm
パッケージの幅:	15.750mm	PCBの台紙の角度:	側面の記入項目
POEの評価:	非PoE	温度:	-40°C から +85°C

部品番号:	JXD1-0001NL
LINK-PP 同等:	LPJG16470ADNL
ロック:	上がって
港の数:	1x1
パッケージ:	THT
LED オプション:	黄色/緑
パッケージの高さ:	13.800mm
パッケージの長さ:	21.500mm
パッケージの幅:	15.750mm
PCBの台紙の角度:	側面の記入項目
POEの評価:	非PoE
温度:	-40°C から +85°C

JXD1-0001NL|LPJG16470ADNL磁気RJ45ジャックGig_Ethernetの結合性

JXD1-0001NL 磁気RJ45ジャック概要

1. 製品情報

型番: JXD1-0001NL
製品説明: CONN, RJ45, 1X1, 1GD, 1:1, TU (トランス内蔵のシングルポートRJ45ギガビットコネクタ)
認証: RoHS対応

2. コネクタタイプと性能

コネクタタイプ: 磁気内蔵RJ45ジャック
ポート数: 1x1ポート
速度サポート: 1000 Base-T (ギガビットイーサネット)
実装方向: タブアップ、サイドエントリ
PoEレベル: 非PoE

3. 物理的特性

実装方法: スルーホール
コネクタ材料:
ハウジング: 黒色熱可塑性材料、UL94 V-0難燃性定格
シールド: 真鍮、ニッケルめっき
コンタクト: りん青銅
コンタクトめっき: 選択金めっき、接触部最小30マイクロインチ厚
寸法:
幅: 15.75 mm
高さ: 13.80 mm
奥行き: 21.50 mm
ピン間隔: 2.54 mm

4. 電気的特性

トランス比: 1:1 (1.0ターン比 @100kHz)
ターン比精度:
(P9-P8):(J1-J2) = 1:1±5%
(P7-P6):(J3-J6) = 1:1±5%
(P5-P4):(J4-J5) = 1:1±5%
(P3-P2):(J7-J8) = 1:1±5%
一次インダクタンス: 350μH MIN @100kHz, 0.1V RMS DC BIAS
DC抵抗: 1.2 OHMS MAX
挿入損失:
1-100 MHz: -1.0dB MAX
100-125 MHz: -1.2dB MAX
リターンロス:
1-40 MHz: -16dB MIN
40-80 MHz: -10dB MIN
80-100 MHz: -8dB MIN
クロストーク: 1-100MHz: -30dB MIN
コモンモード減衰: 1-100MHz: -30dB MIN
絶縁耐圧: PHY側からライン側:2250VDC

5. LEDインジケータ

LED構成: バイカラーLED
LEDの色と仕様:
緑: 565nm, 20mA, 2.4V(Vmax), 2.2V(Typ)
黄: 590nm, 20mA, 2.5V(Vmax), 2.1V(Typ)
LEDピン:
緑: P11(+), P12(-)
黄: P13(+), P14(-)

6. 環境仕様

動作温度範囲: -40°C to +85°C
保管温度範囲: -40°C to +85°C
はんだ付け温度: ウェーブはんだ付けプロセス、ピーク温度260°C最大、10秒最大

7. 梱包情報

梱包方法: トレイ
標準梱包数量: 50個/トレイ
1箱あたりの数量: 1200個/箱

8. ピン定義

P1-P8: イーサネット信号ピン
P9-P10: 未使用
P11-P12: 緑色LED
P13-P14: 黄色LED
J1-J8: RJ45インターフェースピン

9. 準拠と認証

RoHS: RoHS指令に準拠
FCC: FCC規則および規制パート68に準拠

アプリケーションノート

産業オートメーション、産業用IoT、および産業用制御システムに適しています
IEEE 802.3規格をサポート
ウェーブはんだ付けプロセスを推奨

JXD1-0001NLデータシート - 回路図

JXD1-0001NL|LPJG16470ADNL磁気RJ45ジャックGig_Ethernetの結合性 0

JXD1-0001NLデータシート - PCBレイアウト
