プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO

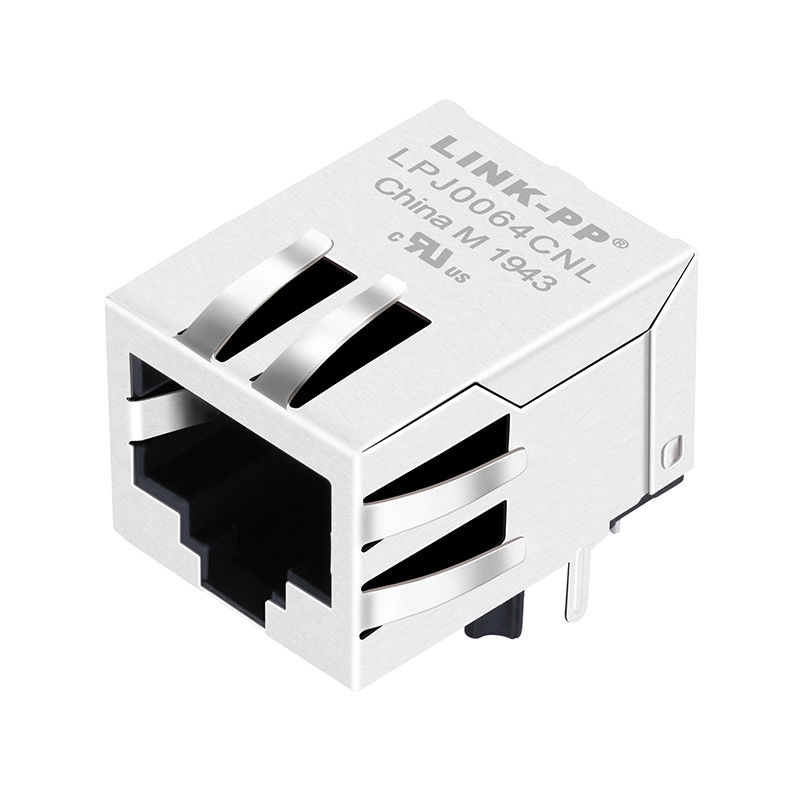

モデル番号: 6605424-1 (LPJ0064CNL)
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
シリーズ: |
6605424-1 TE 接続性 AMP コンネクタ |
申請: |
10/100の基盤T、AutoMDIX |
シールド: |
シールド |
マウントスタイル: |
穴を抜ける |
LED インジケーター: |
導かれるなし |
角度の取付け: |
右角 |
タブ方向: |
タブ |
炎症性評価: |
UL 94 V-0 |
動作温度範囲: |
0°Cから+70°C |
シリーズ: |
6605424-1 TE 接続性 AMP コンネクタ |
申請: |
10/100の基盤T、AutoMDIX |
シールド: |
シールド |
マウントスタイル: |
穴を抜ける |
LED インジケーター: |
導かれるなし |
角度の取付け: |
右角 |
タブ方向: |
タブ |
炎症性評価: |
UL 94 V-0 |
動作温度範囲: |
0°Cから+70°C |
■PCBのスペース削減
■ 離散磁性よりも高い信頼性とEMI性能
■ マグネットワイヤをPCBに微量溶接する
■ FCC Part 68 IEEE 802 に準拠するまたはそれ以上である.3,およびANSI X3.263要件
■ 適切な PHY チップとアプリケーションをすべてサポート
■40°Cから+85°Cまでの延長温度
■ 多種多様な回路
■ マグネティクス を 組み込み た モジュール型 ジャック
| 電気仕様 | 価値 |
|---|---|
| 回転比 |
TX=1CT:1CT RX=1CT:1CT |
| 挿入損失 | -1.0dB MAX @ 1-65MHz |
| 返済損失 |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10dB MIN @ 60-80MHz |
| クロス・トーク |
-40dB MIN @ 1-30MHz -35dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| 共通モード拒否 |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| ヒポット | 1500Vrms |
| オークル・CL | 350uH MIN @ 100KHz, 100mV, 8mA DCバイアス |
| 動作温度 | 0°Cから70°C |
1. SOHO (ADSL モデム),LAN (マザーボード) (LOM),ハブ,スイッチなどのアプリケーションをサポートするために設計されています.
2IEEE 802.3 規格を満たしている
3接続材料:
ハウジング: 熱プラスチック UL94V-0
接触/シールド:銅合金
シールド塗装:ニッケル
コンタクトプレート: 金 6 マイクロインチ ミニ.コンタクトエリア.
4. 波溶接先の温度: 265°C 最大
波溶接先の温度時間:最大5秒
5UL認証:ファイル番号 E484635
