プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7499010122
文書: LPJD5011BENL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.25
パッケージの詳細: チューブ/カートン
受渡し時間: 3～5日
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
部品番号: |
7499010122 |
ポート構成: |
1x1 |
取り付けタイプ:: |
穴を通して |
取り付け角度: |
垂直 |
動作温度:: |
0℃～+70℃ |
hipotテスト: |
DC2250V 1分間 |
部品番号: |
7499010122 |
ポート構成: |
1x1 |
取り付けタイプ:: |
穴を通して |
取り付け角度: |
垂直 |
動作温度:: |
0℃～+70℃ |
hipotテスト: |
DC2250V 1分間 |

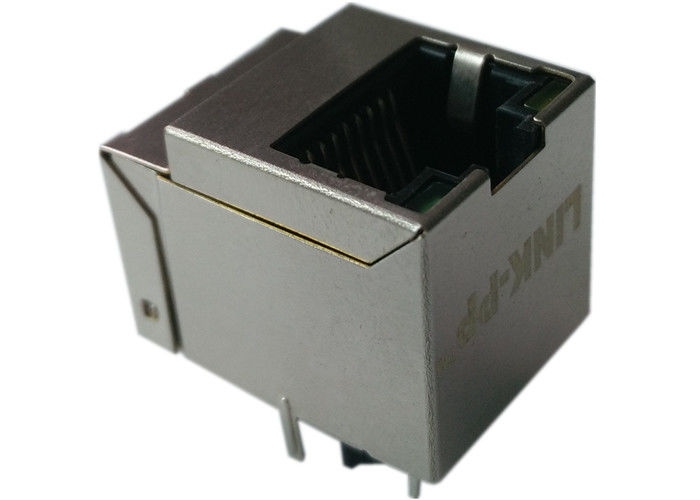

10/100 ベース-T アプリケーション用の統合 LAN トランスフォーマー付きの 7499010122 縦 RJ45 コネクタを発見します. シールド 1x1 カテゴリー 5, オート MDIX, 穴を通った垂直マウント, UL 94V-0,信頼性の高い電気性能.
| パラメータ | 仕様 |
|---|---|
| 部分番号 | 7499010122 |
| 製品タイプ | LAN トランスフォーマー付きのRJ45コネクタ |
| 構成 | 1x1 (単一ポート) |
| ポジション数 | 8P8C |
| 港の数 | 1 |
| 列数 | 1 |
| マウントタイプ | 穴を抜ける |
| マウント 角度 | 垂直 |
| 終了スタイル | 溶接器 |
| シールド | シールド |
| 性能カテゴリー | カット5 |
| 板の上 の 高さ | 16.90mm (0.665") |
| LED インジケーター | そうだ |
| LED カラー | 黄色/緑 |
| 申請 | 10/100 ベース-T オート MDIX |
| 準拠性 | IEEE 802.3u |
| ULファイル | E472316 |
| パラメータ | 仕様 |
|---|---|
| 住宅用材料 | 熱プラスチック (UL 94V-0) |
| 基礎材料 | フェライト |
| コンタクトプレート | 接触面の金 30μ" |
| シールド素材 | 銅合金 |
| シールド塗装 | 50μ"ニッケル |
| ワイヤの種類 | QPN180 |
| パラメータ | 試験条件 | 価値 | ユニット | 許容性 |
|---|---|---|---|---|
| 誘導力 (OCL) | 100kHz / 100mV @ 8mA DCバイアス | ≥ 350 | μH | ほら |
| 回転比 (Tx/Rx) | 100kHz / 100mV | 11 / 1:1 | ほら | ±2% |
| 挿入損失 | 1°65MHz | ≤ -1.0 | dB | ほら |
| 返済損失 | 1~30 MHz | ≥ -18 | dB | ほら |
| 30~45 MHz | ≥ -16 | dB | ほら | |
| 45~60 MHz | ≥ -14 | dB | ほら | |
| 60~80 MHz | ≥ -12 | dB | ほら | |
| 共通モード拒否 | 1~100 MHz | ≥ -35 | dB | ほら |
| 横断音声 | 1~100 MHz | ≥ -35 | dB | ほら |
| パラメータ | 仕様 |
|---|---|
| 動作温度 | 0°Cから+70°C |
| ヒポットテスト | 2250 VDC / 1 分 |
| パラメータ | 仕様 |
|---|---|
| 前向きの電圧 | 1.8V ∙ 2.5V |
| 前向きの電流 | 20mA |
7499010122 Vertical RJ45 Connectorは,10/100 Base-T回路で安定した電気性能のために設計されています.
1誘導力:350 μH分
2ターン比:11 (Tx) / 1:1 (Rx), ±2%
3挿入損失:-1.0 dB 最大で 1 ̇65 MHz
4返金損失:
-18 dB分 1 〜 30 MHz で
-16dB分 30~45MHzで
-45~60MHzで14 dB分
-60~80MHzで12dB分
5標準モード拒否:-35 dBm. 1~100MHzで
6横断音声:-35 dBm. 1~100MHzで
プロジェクトに磁石を組み込んだ垂直RJ45コネクター7499010122は,信頼性の高い解決策を提供します10/100Base-TXデザイン透孔型垂直構造,遮断された建築物そしてカテゴリー5のパフォーマンス安定した接続性と効率的なPCB統合を必要とする製造者にとって,この製品が実用的な選択肢になるようにする.
部品番号7499010122開発者,調達チーム,および垂直統合RJ45コネクタ一貫した性能と承認された材料構造を備えた Ethernet アプリケーションをサポートします
について7499010122 縦RJ45接続器統合されたEthernetソリューションです10/100 ベース-T応用についてオート MDIX サポート,IEEE 802.3u 準拠性,垂直透孔設置,信頼性の高い電気特性耐久性があり効率的なRJ45インターフェースを必要とするネットワークハードウェアにとってスマートな選択です.
7499010122 は,10/100 ベース-T イーサネット アプリケーションについてトランスフォーマー付きRJ45コネクタボードレベルのネットワーク設計に必要なものです
7499010122号は遮断式RJ45コネクタ電気磁気干渉に対する保護を向上させる.
このコネクタはオート MDIX 対応互換性のあるシステムで柔軟なイーサネット接続に適している.
この装置は穴を貫く垂直式設置溶接末で
そうです.それは,指定されている性能カテゴリ5コネクタ
