プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH163
モデル番号: JD0-0004NL
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 皿及び Carton&Reel
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
カテゴリー: |
PoE マグジャック |
特定の性別: |
女性RJ45 |
LED オプション: |
柔軟なデザイン |
左舷構成: |
1x1 |
磁気学: |
統合 |
タブ方向: |
ダウン |
マウントタイプ: |
スルーホール |
角度の取付け: |
右角 |
カテゴリー: |
PoE マグジャック |
特定の性別: |
女性RJ45 |
LED オプション: |
柔軟なデザイン |
左舷構成: |
1x1 |
磁気学: |
統合 |
タブ方向: |
ダウン |
マウントタイプ: |
スルーホール |
角度の取付け: |
右角 |

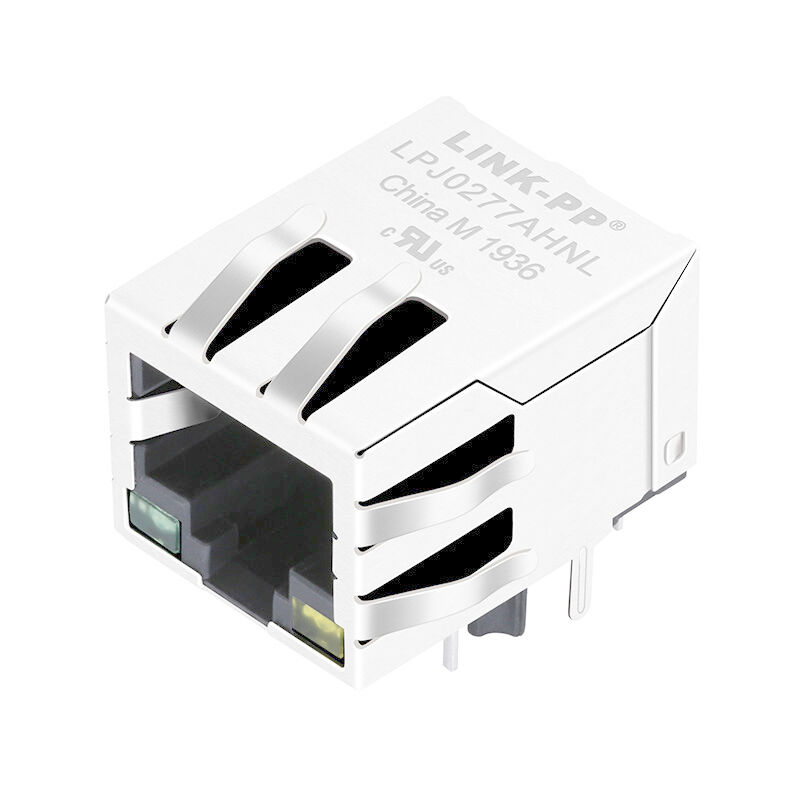

このRJ45コネクタはPoEアプリケーション用に設計されている. 1x1ポートレイアウトのモジュール式イーサネットコネクタで,10/100の速度をサポートする.このコネクタはPoEサポートを必要とするデバイスに適していますLPJ0277AHNLはタブダウンデザインで,LEDインジケーターを装備している.IEEE 802に対応している.3また,Pulse JD0-0004NLに対応し,その代わりに使用できます.
| 概要 |
1x1 RJ45 コンネクタと PoEアプリケーションのための10/100ベース-T統合磁石 |
|---|---|
| LINK-PP 部品番号 |
LPJ0277AHNL
|
| パルス部分番号 | JD0-0004NL |
| エーテルネット上の電源 | 支援 |
| 申請 | 10/100 ベース-TX |
| LED L / R カラー | 緑 / 黄色 |
| シールド | EMI指で保護されている |
| 港の数 | 単一の港 |
| 性別 | RJ45 女性ジャック |
| 動作温度 | 0°C から +70°C |
| 貯蔵温度 | -40歳°C から +85°C |
| オリエンテーション | 90° 角(右) |
| シールド EMI タブ | 上と横 |
| 住宅用材料 | 熱プラスチック UL94 V-0 |
| シールド | 青銅 |
| シールド塗装 | ニッケル |
| 連絡先 | 銅合金 |
| コンタクトプレート | 選択金,接触領域に 6 マイクロインチ MIN |
| オート MDX | 支援 |
| 部品のステータス | アクティブ |
| パッケージ情報 | 50個/トレイ,1200個/箱 |
| 標準LED | 波長 | 前向き V (最大) | タイプ |
| 緑色 | 565nm | 2.4V | 2.2V |
| 黄色 | 590nm | 2.5V | 2.1V |
1. SOHO (ADSLモード),LAN-on-Motherboard (LOM),ハブ,スイッチなどのアプリケーションをサポートするように設計されています.
2IEEE 802.3af 規格を満たしている.
3電気接続されていないピンは省略されることがあります.データシートの電気図を参照してください.
4. RJ45空洞は,FCCの規則と規制に準拠します PART 68.
5波溶接先の温度: 265°C 最大 5秒 最大
|
JD0-0004NL ピン対ピン等価 |
||||||||||||||||||||||||||||||||
|
業者の部分番号 |
JD0-0004NL 互換性スペック |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
中国製 |
SM-LPJ0277AHNL |
|||||||||||||||||||||||||||||||
|
製造者 |
LINK-PP 中国 |
|||||||||||||||||||||||||||||||
|
記述 |
PoE RJ45 ジャック |
|||||||||||||||||||||||||||||||
|
入手可能な文書 |
PDF/3D/ステップ/IGS/価格/クロス
|
|||||||||||||||||||||||||||||||
|
入手可能な量 |
200月に000PCS |
|||||||||||||||||||||||||||||||
