商品の詳細:
お支払配送条件:
|
Midcom PN: | JX10-0061NL | 中国製: | SM-LPJ6011BBNL |
---|---|---|---|
アプリケーション: | 埋め込まれた計算 | 部門: | 速い Rj45 Magjack |
ポート: | シングル | ヒポット: | 1500v |
ハイライト: | 磁気学の rj45,rj45 磁気ジャッキ |

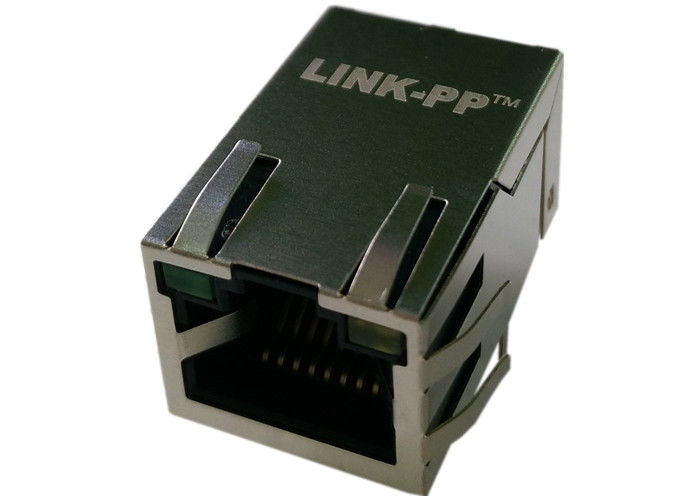

JX10-0061NLの脈拍 |
||||||||||||||||||||||||||||||||
貿易業者の部品番号 |
JX10-0061NL |
|
||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
中国製 |
SM-LPJ6011BBNL |
|||||||||||||||||||||||||||||||
製造業者 |
LINK-PP中国 |
|||||||||||||||||||||||||||||||
記述 |
統合されるRj45磁気学 |
|||||||||||||||||||||||||||||||
利用できる文書 |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
手に入る数量 |
2,000 PCSか4週 |
JX10-0061NLテスト ノート(25±5℃)
1.TR:(100KHz、0.1V);
TX=1CT:1CT ±3% RX=1CT:1CT ±3%P2.OCL:(100KHz、100mV、8mA、DCバイアス)
ピン:(P1、P2)、(P7、P8) =350UH分
3.HIPOT:
(J1、J2) 60秒の=1500VACへのピン(P1、P3、P2)
(J3、J6) 60秒の=1500VACへのピン(P7、P6、P8)
4.INSERTION損失:
-1.0dB MAX @ 0.3MHzへの100MHz
5.RETURN損失:
-20dB分@ 1MHzへの10MHz
-16dB分@ 10MHzへの30MHz
-12dB分@ 30MHzへの60MHz
-10dB分@ 60MHzへの100MHz
6.CROSS話:
-40dB分@ 1MHzへの30MHz
-35dB分@ 30MHzへの60MHz
-30dB分@ 60MHzへの100MHz
共通モード拒絶への7.COMMON:
-30dB分@ 1MHzへの50MHz
-20dB分@ 50MHzへの150MHz
8.OPERATING温度:-40℃~+85℃.
