モデル番号: LPJG0843GENL
文書: LPJG0843GENL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.39-$0.85
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3～5日
支払条件: TT、NET30/60/90幾日
供給の能力: 250000-320000/Month
PN: |
LPJG0843GENL |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
PN: |
LPJG0843GENL |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |

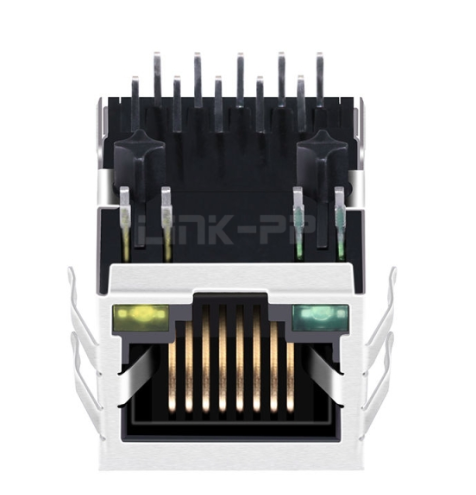

LINK-PP LPJG0843GENL ギガビット RJ45 コネクタ、統合磁気、緑/黄色 LED、EMI タブ、および RoHS 準拠を備えたシングルポート 10/100/1000 Base-T タブダウン RJ45 ジャックをご覧ください。
LINK-PP LPJG0843GENL は、統合された 1000 Base-T 磁気を備えたプレミアム、高性能ギガビット RJ45 コネクタです。 IEEE 802.3 仕様を満たすように設計されたこのシングル ポート (1x1) コネクタは、非 PoE アプリケーション向けに信頼性の高いイーサネット接続を保証します。 EMIシールドと緑/黄色のLEDインジケータを内蔵した省スペースのタブダウン、サイドエントリー設計を特徴とするこの製品は、SOHOデバイス、マザーボード、ハブ、スイッチに最適なネットワークコンポーネントです。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | LPJG0843GENL |
| メーカー | リンク-PPインターナショナルテクノロジー株式会社 |
| 部品のステータス | アクティブ |
| コネクタの種類 | 統合された磁気を備えた RJ45 コネクタ |
| 応用 | LAN イーサネット (非 PoE) |
| ポート数 | 1x1 シングルポート |
| ネットワーク速度 | 10/100/1000 Base-T |
| 取付タイプ | スルーホール |
| プリント基板の取り付け | サイドエントリー |
| 向き | 90°直角 |
| ラッチ構成 | タブダウン |
| シールド | EMIタブ付き |
| LEDインジケーター | 緑/黄 |
| 動作温度 | 0℃～+70℃ |
| 寸法 (長さ×幅×高さ) | 0.837インチ × 0.627インチ × 0.524インチ (21.25mm × 15.93mm × 13.30mm) |
| コンプライアンス | RoHS (2011/65/EU) |
| 電気的パラメータ | 試験条件・周波数範囲 | パフォーマンス |
|---|---|---|
| 回転比 | プライマリ : セカンダリ | 1CT:1CT (±2%) |
| OCL (開回路インダクタンス) | @100KHz、0.1V、8mA DCバイアス | 350μH以上 |
| 耐電圧絶縁電圧 | - | 最小 1500 Vrms |
| 挿入損失 | 1～65MHz | -0.5dB最大 |
| 挿入損失 | 65～100MHz | -0.8dB最大 |
| 挿入損失 | 100～125MHz | -1.2dB最大 |
| リターンロス（100Ω負荷） | 1～30MHz | -16dB 最小 |
| リターンロス（100Ω負荷） | 30～40MHz | -13.5dB 最小 |
| リターンロス（100Ω負荷） | 40～50MHz | -11.5dB 最小 |
| リターンロス（100Ω負荷） | 60～80MHz | -10dB 最小 |
| クロストーク | 1～100MHz | -30dB 最小 |
| コモンモード除去 | 1～100MHz | -30dB 最小 |
| LEDパラメータ | 状態 | 仕様 |
|---|---|---|
| 左の LED の色 | - | 緑 |
| 左側の LED 波長 | - | 565nm |
| 右の LED の色 | - | 黄色 |
| 正しい LED の波長 | - | 585nm |
| 順電圧 (VF) | @20mA | 1.8V～2.6V |
| 逆漏れ電流 (IR) | @ 5V | 最大10μA |
LPJG0843GENL ギガビット RJ45 コネクタは、工業グレードの材料を使用して構築されており、機械的耐久性と安定した電気的性能を保証します。
| 材料成分 | 仕様 |
|---|---|
| ハウジング材質 | 熱可塑性 PBT + 30% ガラス繊維 |
| 可燃性評価 | UL94V-0 |
| 接点材質 | りん青銅（C5210R-EH）、0.35mm |
| 接点のメッキ | ニッケル上に金、最小 6µ" 金 |
| ピンの材質 | 真鍮(C2680R-H)、0.35mm |
| シールド材 | ステンレス(SUS201-1/2H)、0.2mm |
| ウェーブはんだ温度 | 最大 265°C、5 秒間 |
統合された磁気を備えた RJ45 コネクタを使用すると、ディスクリート トランス ソリューションと比較して、いくつかの利点があります。
ギガビット イーサネット アプリケーションの場合、LPJG0843GENL のような統合磁気 RJ45 コネクタは、効率的でコスト効率の高いネットワーキング インターフェイス ソリューションを提供します。
LPJG0843GENL は、ギガビット イーサネット ネットワーキング アプリケーション向けに設計された 1000 Base-T 磁気を統合したシングル ポート RJ45 コネクタです。
はい。 10/100/1000 Base-T イーサネット伝送をサポートします。
いいえ。このモデルは、LAN イーサネット非 PoE アプリケーションを対象としています。
90°直角方向のスルーホールサイドエントリーPCB取り付け構成を使用します。
はい。 EMI保護を強化するためのEMIタブとステンレス鋼シールドが含まれています。
コネクタには緑と黄色の LED インジケータが含まれています。
