プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 47F-1205GYD2
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive & Competitive
パッケージの詳細: 1 つの皿、32*30*31 である 1 つのカートンの 24tray の 50 PC 各カートンの 9 キログラム（1200pcs）
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
部品番号: |
47F-1205GYD2 |
量産: |
47F-1205GYD2 |
元の Munafactuer: |
LINK-PP |
アプリケーション: |
10/100Base-T |
家族: |
磁気学のジャッキ |
Mouting: |
すくい/上の記入項目 |
部品番号: |
47F-1205GYD2 |
量産: |
47F-1205GYD2 |
元の Munafactuer: |
LINK-PP |
アプリケーション: |
10/100Base-T |
家族: |
磁気学のジャッキ |
Mouting: |
すくい/上の記入項目 |
| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100Mbps | 内部磁気学のRJ45 |
47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross

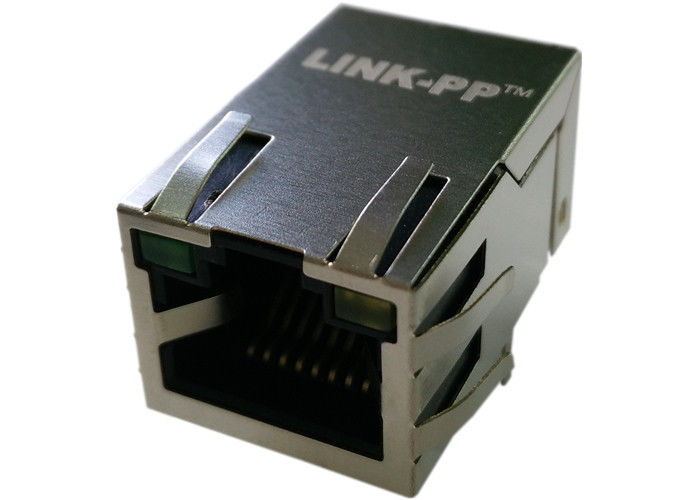

RJ45 10/100 BASE-TジャックW ITHの磁気モジュール
特徴
● 1X1タブ、1"長く内部磁気学のRJ45
● 8か利用できる6ピン信号ピン版
LEDsの有無にかかわらず利用できる●
CAT 5及び6のために適した●速いイーサネット ケーブルかよりよいUTP
●の内部磁気学は電気でHI-POTのためにテストされる100%および機能性です
8 mAのバイアス流れとの● 350のµHの最低OCL
UL 60950-1によって確認される●
ハウジング材料:
材料:ナイロンGF （Fr50） UL94V-0標準的な色:黒
挿入物材料:
材料:Phos青銅C5210 EH---0.35mmの厚さ
挿入物– PBT GF UL94V-0
1.PLATING （1）ニッケル
2.PLATING （2） 100%Sn
3.PLATING （3）金（3u " ~50u」）
板材:PBT GF UL 94V-0
接触ピン材料:
材料:Phos青銅C5191---0.35mmの厚さ
1.PLATING （1）ニッケル
2.PLATING （2） 100%Sn
材料の保護:真鍮C2680めっきのニッケル
動作寿命:750の周期最少。
環境
貯蔵の臨時雇用者:- 40℃TO +85℃
作動の臨時雇用者:0℃TO +70℃
FCCの部68、SUBPARTFに従ってモジュラー プラグを持つ仲間
| 磁気モジュール1CTとの47F-1205GYD2 RJ45 10/100 BASE-Tジャック:1CTは比率を回します | ||
|---|---|---|
| 47F-1205GYD2 | ステュワートのコネクター | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
テストして下さいノート（25±5℃）を
1.TR:（100KHZ、0.1V）;
TX=1CT:1CT ±3% RX=1CT:1CT ±3%P2.LX:（100KHz、100mV、8mA、DCバイアス）
ピン:（P1、P2）、（P7、P8） =350UH分
3.HIPOT:
（J1、J2） 60秒の=1500VACへのピン（P1、P3、P2）
（J3、J6） 60秒の=1500VACへのピン（P7、P6、P8）
4.INSERTION損失:
-1.0dB MAX @ 1.0MHzへの65MHz
5.RETURN損失:
-20dB分@ 1MHzへの10MHz
-16dB分@ 10MHzへの30MHz
-12dB分@ 30MHzへの60MHz
-10dB分@ 60MHzへの100MHz
6.CROSS話:
-40dB分@1MHzへの30MHz
-35dB分@30MHzへの60MHz
-30dB分@60MHzへの100MHz
共通モード拒絶への7.COMMON:
-30dB分@1MHzへの50MHz
-20dB分@50MHzへの150MHz
8.OPERATING温度:0℃~70℃.
47F-1205GYD2
