プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: XF68066B
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
XF68066B |
タイプ: |
イーサネット Rj45 変圧器 |
比率を回して下さい: |
1:1 |
アプリケーション: |
LANイーサネット（非PoE） |
土台のタイプ: |
表面実装 |
LINK-PP P/N: |
LP21646ANL |
温度: |
-40℃への +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
XF68066B |
タイプ: |
イーサネット Rj45 変圧器 |
比率を回して下さい: |
1:1 |
アプリケーション: |
LANイーサネット（非PoE） |
土台のタイプ: |
表面実装 |
LINK-PP P/N: |
LP21646ANL |
温度: |
-40℃への +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | 固まりPN。LP41606NL |
電気指定@25℃
1.Turns比率
（1-3）:（16-14） = 1CT:1CT
（6-8）:（11-9） = 1CT:1.414CT
2.OCL:
1-3 160uH最低を@ 100KHz 50mVピンで止めます
ピン6-8 120uH最低@ 100KHz 50mV
3.Insertion損失:
1-10MHz:-1.5dB MAX
4.Attenuation:
TX:20MHz:- 7dB分
25MHz:- 19dB分
30MHz:- 32dB分
40MHz:- 35dB分
RX:20MHz:- 6dB分
25MHz:- 14dB分
30MHz:- 20dB分
40MHz:- 31dB分
5.Return損失:
5-10MHz:- 15dB分
6.Crosstalk:
1-10MHz:- 30dB分
7.Commonモード拒絶:
30-100MHz:- 30dB分
8.Hipot:1500VAC
9.Operating温度:-40℃~+85℃.
注:
1.Forアダプターのカード、Maus、ハブおよびマザーボード塗布
IEEE802.3の10の基盤Tの指定に会うか、または超過する2.Designed
EMIの抑制のための共通モード チョークとの3.Available
4.For RoHSの部品は接尾辞NLを加えます
245℃を評価する5.RoHS 「NL」のピークはんだ。

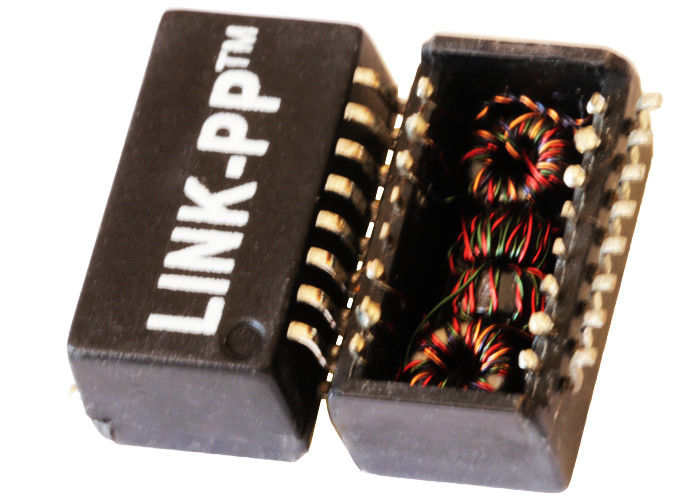

| XF68066B 10 BASE-TXの変圧器モジュールLP21646ANLの低域フィルタ | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
