プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H1602PR
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN: |
H1602PR |
変圧器のタイプ: |
分離およびデータ インターフェイス |
比率を回します: |
1CT:1CT |
サイズ/次元: |
14mm L x7.8mm W |
Hipot: |
1500V |
大量生産: |
LP41604ANL |
PN: |
H1602PR |
変圧器のタイプ: |
分離およびデータ インターフェイス |
比率を回します: |
1CT:1CT |
サイズ/次元: |
14mm L x7.8mm W |
Hipot: |
1500V |
大量生産: |
LP41604ANL |
|

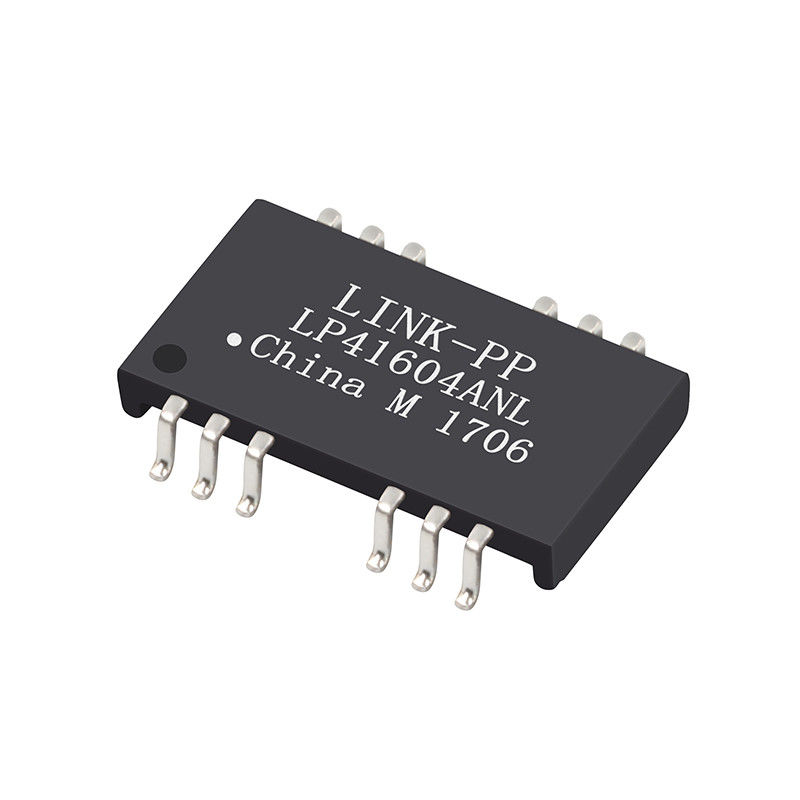

H1602PR |
十字LP41604ANL |
10/100B |
データ用紙/価格/Specification/3D |
特徴
あらゆるPHYを支えるH1602PRの磁気設計。 LP41604ANL
8mAバイアスの350 uH分を含む802.3の標準はOCL IEEEに従う。
RoHSの条件全部品番号のCD、Hgに従ってはいけない、
外的なピンのCr6+無し、PBBおよびPBDE無しおよびPb無し。
電気指定@ 25°C
1.Turn比率（%%P3%）:
TX=1CT:1CT RX=1CT:1CT
2.Inductance OCL:
350uH分@ 100KHz 0.1V
3.Insertion損失:
-1.1dB MAX @ 1-100MHz
4.Return損失:
-16dB分@ 1-30MHz
-12dB分@ 30-60MHz
-10dB分@ 60-100MHz
5.Cross話:
-40dB分@ 1-30MHz
-35dB分@ 30-60MHz
-30dB分@ 60-100MHz
6.Commonモード拒絶:
-30dB分@ 1-50MHz
-20dB分@ 50-150MHz
7.Hipotテスト:1500Vrms
8.Operating温度較差:-40℃への+85℃。
| 互換性があるH1602PRのイーサネット脈拍の変圧器LP41604ANL 10/100B PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
注:
SOHO （ADSLmodems）、LANマザーボード（LOM）、ハブのようなサポート アプリケーションへの1.Designed、 スイッチ。
2.Meets IEEE 802.3の指定。
3.Maximum退潮の温度は260℃、10s、3回である。
