| 仕様: | 7490101120 | アプリケーション: | FE の変圧器 |
|---|---|---|---|
| 比率を回して下さい: | 1:1 | ピン: | 16 |
| ヒポット: | 1500v | 十字 PN: | LP41606NL |
| Archiviのdisponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| ハイライト: | 単一の港の変圧器,デュアル ポートの変圧器 |
||

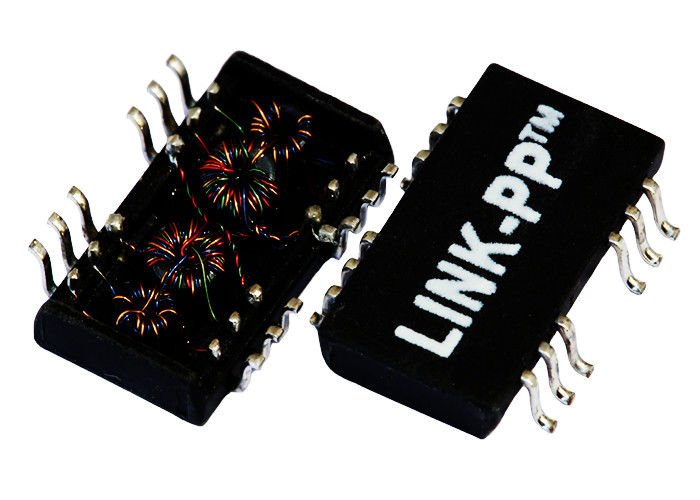

7490101120 / LP41606NL 10/100の変圧器薄型SMDの磁気モジュール
| 十字7490101120 | データ用紙/価格/Specification/3D | 10/100台の変圧器 | 1:1の回転比率 | 十字LP41606NL |
電気指定@ 25°C
1.Turns比率（%%P5%）:
TX=1CT∶1CT RX=1CT∶1CT
2.OCL:350uH分@100KHz/0.1V
3.Insertion損失:
0.3-100MHz:- 1.1dB MAX
4.Return損失（dB TYP）:
30MHz:- 20 60MHz:- 14
80MHz:- 11.5
5.Crosstalk （dB TYP）:
30MHz:- 45 60MHz:- 40
100MHz:- 35
6.CMR （dB TYP）:
30MHz:- 42 50MHz:- 37
100MHz:- 33
7.Hipot:1500Vrms/0.5mA/60Sec.
8.Operating温度:0℃~70℃/-40℃~+85℃
| 20PT1024X LF 10/100Baseのデュアル ポートの変圧器13F-2010CNL PHT 20pinsフィルター | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
注:
SOHO （ADSLのようなサポート アプリケーションへの1.Designed、
変復調装置）、LANマザーボード（LOM）、ハブおよびスイッチ。
2.Withさまざまな回転比率。
260%%P5℃を評価する3.RoHS 「NL」のピークのはんだ。
