プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: X2024NLT
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN.1: |
X2024NLT |
アプリケーション: |
FE の変圧器 |
比率を回して下さい: |
1:2.5 |
ピン: |
16 |
ヒポット: |
1500v |
量産: |
LP2024NL |
温度: |
-40℃への +85℃ |
PN.1: |
X2024NLT |
アプリケーション: |
FE の変圧器 |
比率を回して下さい: |
1:2.5 |
ピン: |
16 |
ヒポット: |
1500v |
量産: |
LP2024NL |
温度: |
-40℃への +85℃ |

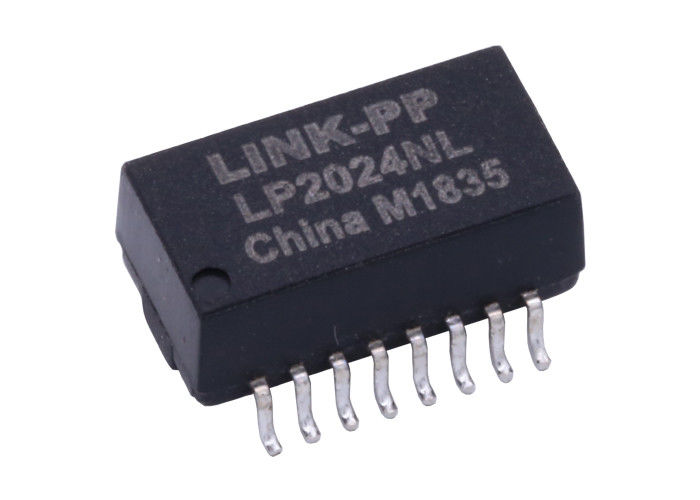

| 脈拍X2024NLT | 脈拍X2024NL | 10/100台の変圧器 | 1:2.5の回転比率 | 十字LP2024NL |
| 10基盤- Tの単一の港の分離の変圧器モジュール、SMD、Rohs | |
| LINK-PPの部品番号 | LP2024NL |
| 脈拍のヒューズの部品番号 | X2024NLT |
| 速度 | 10 BASE-T |
| 港の数 | 単一 |
| 適用- LAN | イーサネット（非PoE） |
| パッケージ | SMD |
| 温度 | -40℃への+85℃ |
| AutomDX | はい |
| コメント | NL版と同じように |
| 構成RX | T、C、S |
| 構成TX | T、C、S |
| 構造 | 開いたフレーム |
| 港ごとの中心 | 4 |
| 港の数 | 単一 |
| パッケージの高さ（インチ） | 0.234 |
| パッケージの高さ（mm） | 5.95 |
| パッケージの長さ（インチ） | 0.50 |
| パッケージの長さ（mm） | 12.70 |
| パッケージの幅（インチ） | 0.281 |
| パッケージの幅（mm） | 7.15 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
電気指定@ 25°C
1.Turns比率:
Transmit=1CT:2.5CT ±5%P Receivce=1CT:1CT ±5%P2.Sineの波インダクタンスOCL:
@350uH分20mVrms、100KHz
3.LeakageインダクタンスLL:
@0.8uH最高20mVrms、100KHz
4.InterwindingキャパシタンスCww:
@30pF最高20mVrms、100KHz
5.D.C.R:最高@0.6Ω
6.Primaryピン:@6-8,1-3
7.Isolation Hipot:@2000Vrms
8.Operating温度:-40℃~+85℃.
注:
1.Forアダプター カード、maus、ハブおよびmotherboard.applications
IEEE802.3にの10Base-T指定会うか、または超過する2.Designed
EMIの抑制のための共通モード チョークとの3.Available
4.SMT、THT、すくい等のパッケージ
260℃を評価する5.RoHS " NL」のピークのはんだ。
6.OCL、CwwおよびLLは20のmVrms、100KHzで測定されます
| 脈拍X2024NLT 10の基盤Tの分離の変圧器LP2024NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
