プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: TG1G-S012NZRL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
アイテム番号: |
TG1G-S012NZRL |
カテゴリ: |
ギガビット Rj45 トランス |
ターン比: |
1CT: 1CT |
取り付け: |
表面実装 |
サイズ /寸法: |
長さ17.7mm x 幅15.8mm |
高さ - 座席 (最大): |
6.6mm |
古いpn: |
TG1G-S012NZRL |
質量PN: |
LP6062ANL |
Archivi Disponibili 公開された: |
PDF/3D/ISG/Stp/ステップ/データシート |
アイテム番号: |
TG1G-S012NZRL |
カテゴリ: |
ギガビット Rj45 トランス |
ターン比: |
1CT: 1CT |
取り付け: |
表面実装 |
サイズ /寸法: |
長さ17.7mm x 幅15.8mm |
高さ - 座席 (最大): |
6.6mm |
古いpn: |
TG1G-S012NZRL |
質量PN: |
LP6062ANL |
Archivi Disponibili 公開された: |
PDF/3D/ISG/Stp/ステップ/データシート |
| TG1G-S012NZRL => LP6062ANL | ターン 1CT:1CT | ギガビットディスクリートトランス | 1000 Base-T SMT |
ギガビットイーサネットディスクリートトランス
IEEE802.3ab/af 準拠
UL/EN60950 認定
100% 電気試験
1500Vrms Hi-Pot
特許取得済みのオープンフレーム構造

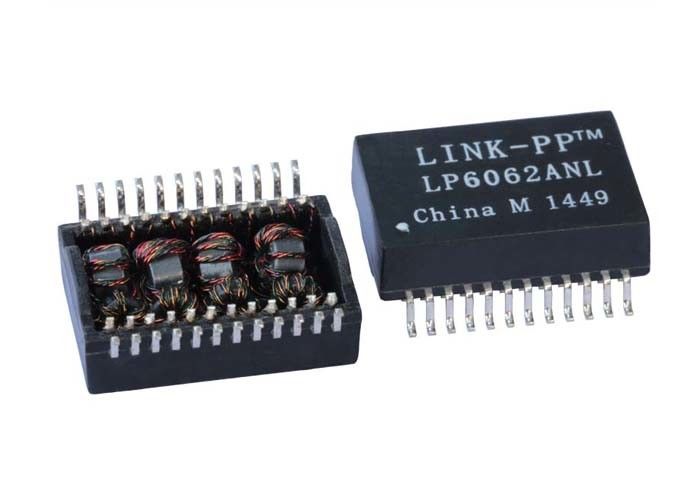

Halo TG1G-S012NZRL トランス
LINK-PP LP6062ANL クロス
☛ 18年間デザイナー兼メーカー。
☛ 2500 作品、4 工場
☛ 間違いなく Fluke に合格ネットワークアナライザー
☛ 4週間の在庫。
☛ お客様の必要な情報に応じて、追加料金なしで柔軟な設計。
| ポート数 | アプリケーション | 巻線比 | Power Over Ethernet |
| シングルGE | 1G イーサネット | 1:1 | IEEE 802.3/IEEE 802.3af |
| パッケージング | タブ方向 | 取り付けタイプ | コンタクト仕上げ |
| リール、カートン | -- | SMT/SMD | -- |
| ピン数 | シールド | 絶縁耐圧 | LEDの色 |
| 24ピン | -- | 1500 Vrms | --- |
電気的仕様 @25℃
1.挿入損失(dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.リターンロス(dB Min @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3.クロストーク(dB Min):
0.3-100MHz: -33-20LOG(f/100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB Min
5. CM TO DM REJ:
0.3-100MHz: -35dB Min
6. 巻線比:
PRI:SEC= 1CT:1CT ±2%P7.インダクタンス(100KHz/0.1V@11mA): 350uH Min
8. バランスDCライン電流:
350mA Max @ 57VDC 連続
9.Hipot: 1500Vrms/0.5mA
10. 動作温度: -40℃～+85℃。
注記:
1. Power Over Ethernet オプション付きギガビットトランスモジュール
2. IEEE 802.3af 仕様に適合
3. RoHS 部品については、サフィックス NL を追加してください
4.RoHS"NL"ピークはんだ付け定格 260℃%%P5℃。
