プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: VP2006AM
文書: LP2006ANL.pdf
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 2〜3日
支払条件: TT、NET30/60/90幾日
供給の能力: 4KK/月
P/N: |
VP2006AM |
LINK-PP P/N: |
LP2006ANL |
データレート: |
10/100BASE-TX |
ポート: |
デュアル ポート |
マウント: |
SMD |
種類: |
VoIP用マグネティクスモジュール |
ポウ: |
支援 |
P/N: |
VP2006AM |
LINK-PP P/N: |
LP2006ANL |
データレート: |
10/100BASE-TX |
ポート: |
デュアル ポート |
マウント: |
SMD |
種類: |
VoIP用マグネティクスモジュール |
ポウ: |
支援 |
|

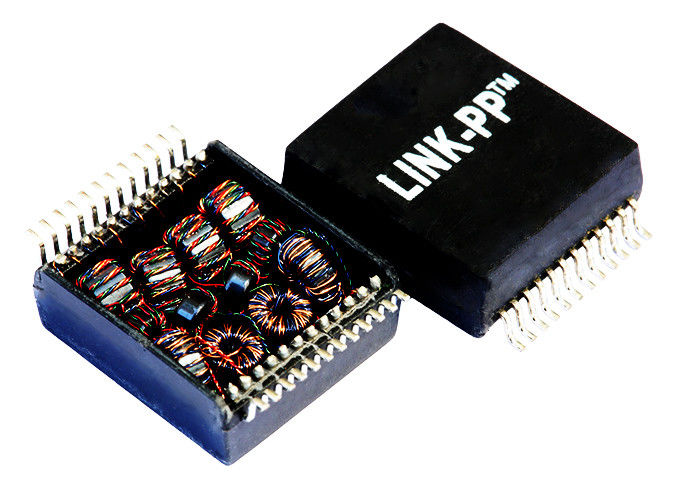

VP2006AM = LP2006ANL |
デュアルポートPoEトランス |
IEEE 802.3af / ANSI 350mA POE |
1. SOHO（ADSLモデム）、LANオンマザーボード（LOM）、ハブ、スイッチなどのアプリケーションをサポートするように設計されています。
2. IEEE 802.3af仕様に適合しています。
3. Power over Ethernet（PoE）マグネティクス。
4. 最大リフロー温度は250℃、5秒です。
5. UL認証：ファイル番号E484635。
|
パラメータ |
条件 / 周波数 |
仕様 |
|---|---|---|
|
巻数比（±5%） |
TX / RX |
1CT : 1CT |
|
OCL（開放回路インダクタンス） |
@100kHz、0.1V、8mA |
≥ 350 μH |
|
挿入損失 |
1 – 100 MHz |
≤ -1.1 dB |
|
リターンロス（dB Min） |
1 – 30 MHz |
≥ -16 dB |
|
|
40 MHz |
≥ -12 dB |
|
|
50 MHz |
≥ -12 dB |
|
|
60 – 80 MHz |
≥ -10 dB |
|
|
100 MHz |
≥ -10 dB |
|
クロストーク（dB Min） |
30 MHz |
≥ -40 dB |
|
|
60 MHz |
≥ -35 dB |
|
|
100 MHz |
≥ -30 dB |
|
DCMR（差動モード対コモンモード除去） |
30 MHz |
≥ -43 dB |
|
|
60 MHz |
≥ -37 dB |
|
|
100 MHz |
≥ -33 dB |
|
平衡DCライン電流 |
@57VDC 連続 |
≤ 350 mA |
|
絶縁耐圧 |
– |
≥ 1500 Vrms |
|
動作温度 |
– |
-40°C～+85°C |
