プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: TS8121A HF
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
TS8121A HF |
パッケージ: |
SMD |
データレート: |
100m |
ポート数: |
1 |
動作温度。: |
0℃～70℃ |
ポー: |
非PoE |
部品番号: |
TS8121A HF |
パッケージ: |
SMD |
データレート: |
100m |
ポート数: |
1 |
動作温度。: |
0℃～70℃ |
ポー: |
非PoE |

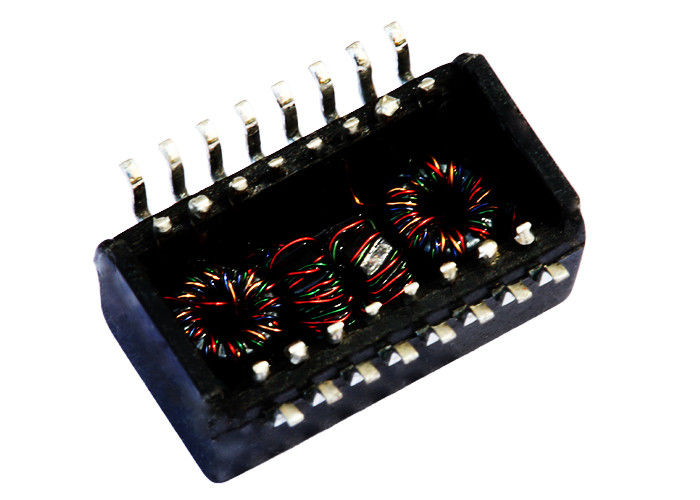

ほらTS8121A HF10/100 ベース-T イーサネットアプリケーション用に設計された高性能単ポート LAN マグネティクスモジュール.信頼性の高い信号隔離,共通モードノイズ抑制,IEEE 802 に準拠する.3u規格.RJ45コネクタとPHYICとの統合に最適で,この離散トランスフォーマーが産業および商業環境で安定したネットワークパフォーマンスを保証します.
わかった
| パラメータ | 状態 / 頻度 | 仕様 |
|---|---|---|
| 回転比 (TX/RX) | ほら | 1CT: 1CT |
| OCL (オープン回路誘導) | 100kHz/0.1V,8mAバイアス | ≥ 350 μH |
| 漏れ誘導力 (L.L) | @ 100kHz | ≤0.5 μH |
| DCR (プライマリ) | ほら | ≤ 1.1 Ω |
| DCR (二次) | ほら | ≤ 0.9 Ω |
| CW/W(容量) | ほら | ≤ 28 pF |
| ハイポット | 60秒 | 1500Vrms |
| パラメータ | 周波数範囲 | 仕様 |
|---|---|---|
| 挿入損失 (最大) | 0.3~100 MHz | ≤ ¥1.1 dB |
| リターン損失 (分) | 0.3~30MHz | ≥ 18 dB |
| 40 MHz | ≥ 15.5 dB | |
| 50 MHz | ≥ 13 dB | |
| 60~80 MHz | ≥ 12 dB | |
| 横断音声 (分) | 0.360 MHz | ≥ 45 dB |
| 60~100 MHz | ≥35 dB | |
| DCMR (ディフェリエンシャル/コモンモード・リジェクション) | 30 MHz | ≥ 40 dB |
| 60 MHz | ≥35 dB | |
| 100 MHz | ≥ 30 dB |
