プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H3102FNL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部分番号: |
H1102FNL / H1102NLT |
ターン比 - プライマリ:セカンドリー: |
11 送信機,1 受信機 |
Mounting Type: |
表面マウント |
動作温度: |
0°C ~ 70°C |
サイズ / 寸法: |
12.8mm × 7.15mm |
高さ - 座席 (最大): |
6.20 mm |
POEの評価: |
非PoE |
スピード: |
100BASE-TX |
部分番号: |
H1102FNL / H1102NLT |
ターン比 - プライマリ:セカンドリー: |
11 送信機,1 受信機 |
Mounting Type: |
表面マウント |
動作温度: |
0°C ~ 70°C |
サイズ / 寸法: |
12.8mm × 7.15mm |
高さ - 座席 (最大): |
6.20 mm |
POEの評価: |
非PoE |
スピード: |
100BASE-TX |

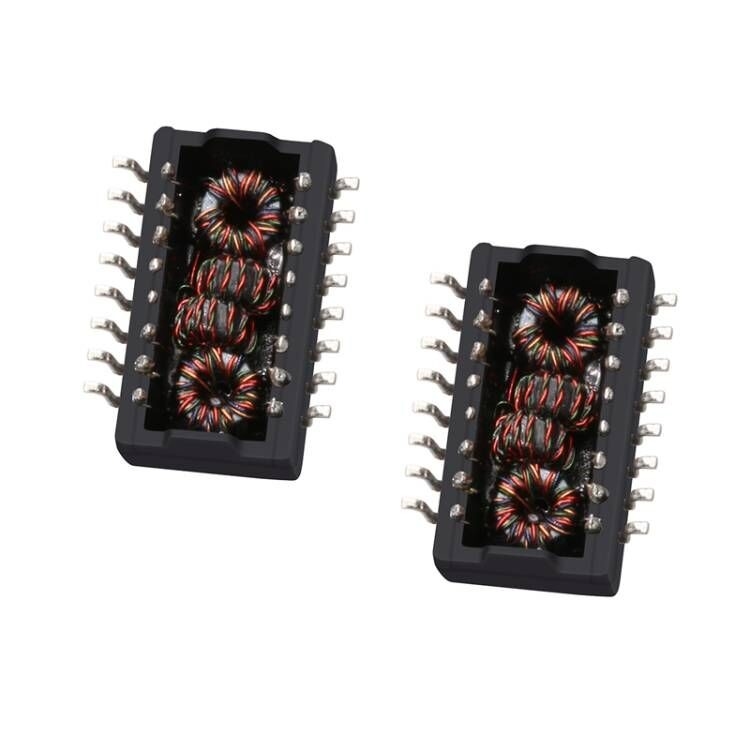

| H1102FNL / H1102NLT | 1トランスフォーマー | 1 ポート トランスフォーマー | 10/100 ベース-T トランスフォーマー |
| 条件 |
25°C IEEE 802.3 仕様 |
|---|---|
| 部分番号 | H1102FNL / H1102NLT |
| LINK-PP 部品番号 | LP1102NL |
| 操作時間 | 0°C 70°C |
| ターン比 | 1: 1 ± 2% |
| 挿入損失 | 100KHz 〜 100MHz 〜 1.1 dB MAX |
| 挿入損失 | 1°30MHz: 16 dB MIN 3060MHz: 10+20*LOG10 (f/60MHz) dB MIN 60~80MHz: 10 dB MIN |
| 誘導力 (OCL) | 350 uH MIN |
| クロスストーク | 1MHz: 35 dB MIN 30MHz: 35dB MIN 80MHz: 30 dB MIN 100MHz: 30 dB MIN |
| 一般的なモードの拒絶とは異なる | 30MHz: 42dB MIN 60MHz: 37 dB MIN 100MHz: 30 dB MIN |
| DC 抵抗, 1/2 巻き込み | 0.65 OHMS MAX |
| DC抵抗の不均衡 | ±.065 OHMS MAX (センタータップ対称性) |
| インプット 輸出 隔離 | 1500 VRMS MIN @ 60 秒 |
| LAN トランスフォーマー 部品番号 | |||
|---|---|---|---|
| 40SS1041E LF | H3102FNL | 40SS1041E LF | H3102FNL |
| 749013011A | 42410~6410 | TG01-0456NSRL | S558-5999-M8-F |
| 20PMT04B | HX0009NL | TG04-0406NSRL | S558-5999-P3-F |
| 000-7315-37R-LF1 | H3102FNL | TG04-TDK1N1RL | S558-5999-Z5-F |
| HX5G2003NL | 40SS1041E LF | TG05-2004NCRL | PH163003B |
| H5G1002NL | PM45-1040M | H3102FNL | H40520SN |
| HST-1026DR | 20PMT04B | TG110-6506NXRL | H1602PR |
| 40SS1041E LF | PH163003B | TG110-RPE17NV6RL | H3102FNL |
| H3102FNL | 20PMT05B | TG110-S053P2RL | PM45-1040M |
| 40SS1041E LF | XTFZ-DHS1623CC2 | H3102FNL | 40SS1041E LF |
| HU4006NL | PM45-1040M | TG111-E112NYRL | SI-53019 |
| H5004NL | HST-1026DR | TG111-HPE3NZRL | SI-53019-F |
| HST-1026DR | 20PMT04B | TG1G-E012NZRL | SI-55004-F |
