プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP6096ANL
文書: LP6096ANL.pdf
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$0.8
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
LP6096ANL |
トランスの種類: |
POE+ギガビットイーサネット |
寸法: |
長さ17.53mm x 幅16.10mm x 高さ5.840mm |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |
データレート: |
1000Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
PoE+ |
取付タイプ: |
smt |
ターン比: |
1:1 |
使用温度範囲: |
-40℃～+85℃ |
仕様: |
LP6096ANL |
トランスの種類: |
POE+ギガビットイーサネット |
寸法: |
長さ17.53mm x 幅16.10mm x 高さ5.840mm |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |
データレート: |
1000Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
PoE+ |
取付タイプ: |
smt |
ターン比: |
1:1 |
使用温度範囲: |
-40℃～+85℃ |
| クロス | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

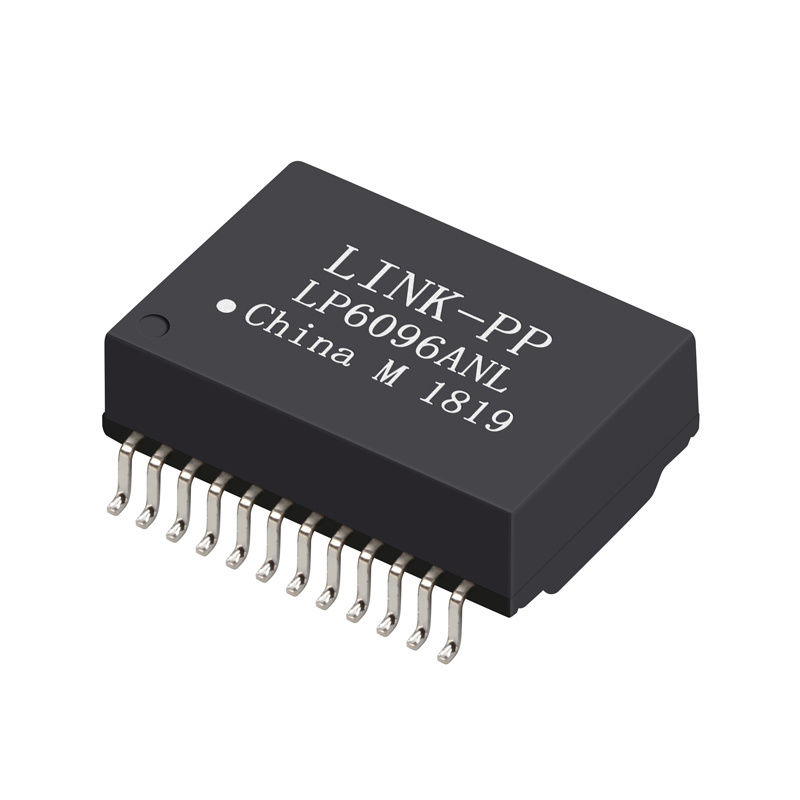

LP6096ANL信頼性が高いギガビット イーサネット LAN トランスフォーマー設計された10/100/1000Base-T イーサネット アプリケーション.
このシングルポートトランスフォーマーには1送信機と受信機の両方の:1回転比についてオープンフレーム構造支持するPoE+ネットワーク環境.
と表面装着用パッケージ温度操作を延長する-40°Cから+85°CLP6096ANLは,企業ネットワーク,産業用イーサネット,および高性能通信機器に最適です.
| パラメータ | 仕様 |
|---|---|
| LINK-PP 部品番号 | LP6096ANL |
| トランスフォーマー型 | LAN トランスフォーマー |
| 部品のステータス | アクティブ |
| 適用する | イーサネット (PoE+) |
| 港の数 | 単一の港 |
| スピード | 10/100/1000ベースT |
| 建設 | フレームを開け |
| マウントタイプ | 表面マウント |
| パッケージ | テープ&リール |
| ピン数 | 24ピン |
| 港口ごとにコア | 8 |
| 自動MDI/MDI-X | そうだ |
| 動作温度 | -40°Cから+85°C |
| ポイント | 仕様 |
|---|---|
| ターン比 | Pri:Sec = 1CT:1CT |
| オークル・CL | 350μH ミニ @ 8mA DCバイアス220μH マックス @ 18mA DCバイアス |
| 挿入損失 (dB最大) | 0.1MHz: -1.21 125MHz: -2.0 |
| リターン損失 (dB Min) | 1°40MHz: -1640°100MHz: -10 |
| 横断音 (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| DCR残高 | 1Ω ± 0.05Ω |
| バランス直流電流 | 720mA 最大 @ 57VDC 連続 |
| ヒポット | 1500Vrms |
| 動作温度 | -40°C ~ +85°C |
この配置は,PCBの大量生産を簡素化し,一貫した溶接信頼性を保証します.
10Mbps,100Mbps,および1000Mbps (ギガビットイーサネット) をサポートする.
そうです トランスフォーマーが設計されたのは PoE+環境に対応する Ethernet インターフェースです
-40°Cから+85°Cの動作範囲で 工業用に使える
