プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH,RoHS
モデル番号: RJP-003TC1
文書: LPJ4284CNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: カートンsize/32*30*31cm、G.W./carton/8.5kg、Qty/carton/1200pcs、SPQ/50pcsのパッケージ/皿、N.W/pcs/0.007kg
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
部品番号: |
RJP-003TC1 |
代替案: |
LPJ4284CNL |
コネクタの種類: |
磁気学のRJ45 |
アプリケーション: |
10/100 ベース-T |
取付タイプ: |
穴を通して |
向き: |
90〜角度（右） |
終了: |
半田 |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |
部品番号: |
RJP-003TC1 |
代替案: |
LPJ4284CNL |
コネクタの種類: |
磁気学のRJ45 |
アプリケーション: |
10/100 ベース-T |
取付タイプ: |
穴を通して |
向き: |
90〜角度（右） |
終了: |
半田 |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |

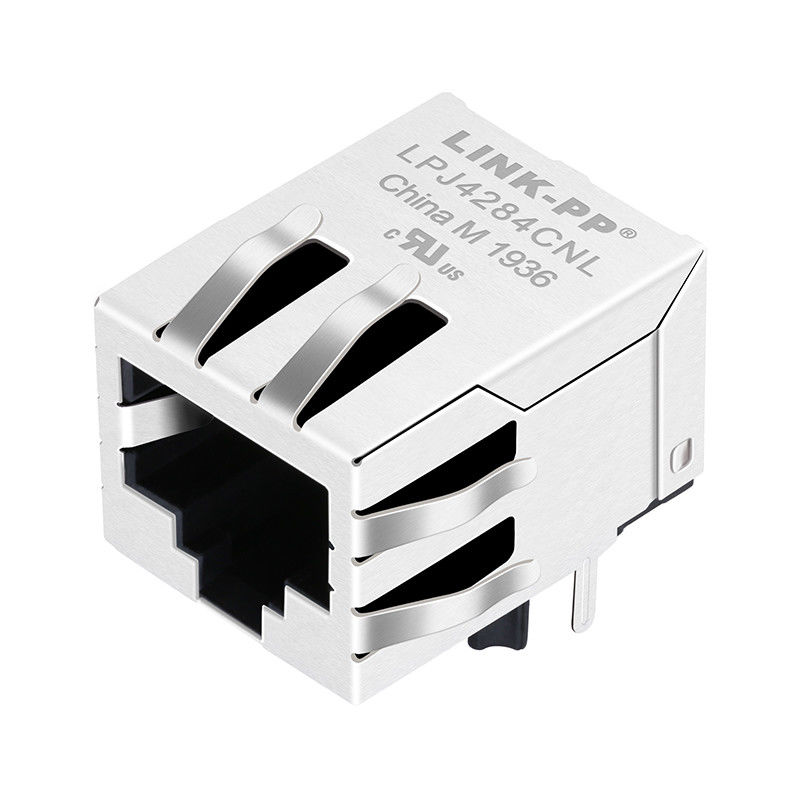

RJP-003TC1は1ポート10/100Base-T RJ45マグジャックで,磁気とPoEのサポートが統合されている.LINK-PP LPJ4284CNLと完全に互換性がある.
RJP-003TC1は1ポートのRJ45イーサネットコネクタで,インテグレートされた磁性で,10/100Base-T Fast Ethernetアプリケーション用に設計されている.
IEEE 802.3af PoEをサポートし,単一のイーサネットケーブルでデータ送信と電源配送の両方を提供しています.
このモデルは,LINK-PP LPJ4284CNLと完全に互換性があり,ネットワーク,産業,埋め込みシステム設計のための理想的なドロップイン代替品です.
| パラメータ | 仕様 |
|---|---|
| RJP-003TC1 10/100Base-T イーサネット用のインテグレテッドマグネット付きRJ45 マグジャック | |
| 製品タイプ | RJ45 マグネットジャック (インテグレートマグネット) |
| 部分番号 | RJP-003TC1 |
| イーサネット標準 | 10/100Base-T |
| 港の数 | 1 × 1 ポート |
| コネクタタイプ | RJ45 8P8C |
| マグネティクス構成 | 1CT:1CT (TX/RX) |
| PoEサポート | IEEE 802.3af |
| LED オプション | ない |
| シールド | EMI タブで遮断 |
| マウントスタイル | 穴を通る (THT) |
| 入口方向 | サイドエントリー |
| 鍵の向き | タブダウン |
| コンタクトプレート | 金 6u′′ / 15u′′ / 30u′′ |
| 動作温度 | 40°Cから+85°C |
| PCB 保持 | T-ポスト |
| 準拠性 | RoHS,UL,REACH |
RJ45 マグジャック製品は,IEEE 802 に完全に準拠することを保証するために,包括的な電気,信号完全性,PoE,機械,環境試験を受けます.3 イーサネット標準と長期的信頼性.
▷電気性能試験
各RJ45マグジャックは,電圧抵抗電圧 (Hi-Pot),隔熱抵抗,回転比率精度,オープン回路誘導,漏れ誘導,適切な隔離を確保するために,DC抵抗IEEE 802.3 規格に準拠する PoE 電力効率.
▷わかったシグナル整合性の検証
信号性能は挿入損失,帰帰損失,近端および遠端交差音 (NEXT/FEXT) によって検証される.指定された周波数帯全体で安定したイーサネットデータ送信を保証するために,共通モード拒絶比 (CMRR) の試験.
▷わかったPoE の信頼性テスト
Power over Ethernet アプリケーションでは,マグジャックは連続DC電流能力,電源挿入安定性,IEEE 802 に準拠した安全で信頼性の高い電源供給を確保するために,負荷下で熱上昇.3f 要求事項
▷わかった機械耐久性試験
機械的信頼性は,交配・解交サイクル試験,接触抵抗測定,プラグ保持力の評価により確認される.耐久性と安全なPCB組み立てを保証するために.
▷わかった環境と信頼性の試験
製品には,動作温度 (°C40~°C+85°C) のサイクル,熱ショック,高温/高湿度,振動,厳しい環境下で安定した性能を確認するための機械ショック試験.
▷わかったEMI,安全・コンプライアンス検査
遮蔽効果,接地継続性,材料の炎易性 (UL 94 V-0) および寸法精度が,EMI制御,安全性,規制遵守要件を満たすために検査されます.
| ポイント | 仕様 |
|---|---|
| 高さ | 13.30 〜 13.40 mm |
| 長さ | 21.25 ¥ 21.30 mm |
| 幅 | 15.90 15.93 mm |
| 純重量 | 約0.007kg/パーツ |
| パッケージ | 50個/トレイ,1200個/カートン |
| カートンのサイズ | 32 × 30 × 31cm |
| 総重量 | 約8.5kg/カートン |
|
