プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: DA4S103A4
支払及び船積みの言葉
最小注文数量: 50/500/1000/60K
価格: $1.1-$12
パッケージの詳細: 皿
受渡し時間: 在庫あり
支払条件: TT、NET30/60/90幾日
供給の能力: 180K/Month
Part Number: |
DA4S103A4 |
Connector Type: |

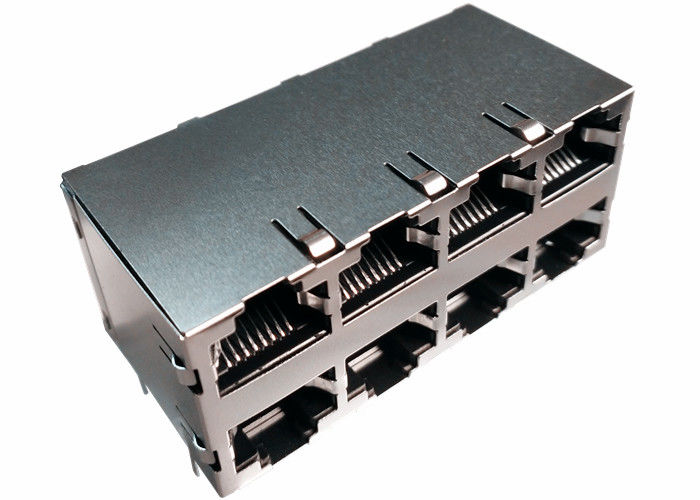

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1プラスチック素材:熱プラスチック (UL 94V-0),ブラックハウジング.
2メタルシールド 青銅 30インチ厚 ニッケル
3スプリングワイヤ リンゴブロンズ
4溶接ピン:0.5×0.35mm,溶接付のリンゴブロンズ.
5耐久性: 750 交尾サイクル
IEEE 802.3ab規格の要件を満たしている.
RJ-45コネクタ トランスフォーマー/インペデンスレジスタ/高電圧コンデンサで統合
サイズがRJ-45コネクタと同じで PCB板のスペースを節約できます
EMIの性能を向上させるために EMI放射線を減らす
UTP-5ケーブルによる1000BASE送信のための設計.
ROHSの要件を遵守する
動作温度範囲: 0°Cから+70°C
保存温度範囲: -25°Cから+85°C
| パラメータ | 仕様 |
|---|---|
| ターン比 (±2%) | TX: 1CT: 1CT, RX: 1CT: 1CT |
| 挿入損失 | 1~100 MHz: ≤ -1.0 dB |
| 返済損失 | 1°30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14.8 dB60°80 MHz: ≥ -12.5 dB100 MHz: ≥ -10 dB |
| 横断音声 (NEXT) | 0.5·10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB |
| オープン・サーキット・インデクタンス (OCL) | ≥ 350 μH @ 100 KHz,0.1 V 8 mA DCバイアス |
| DCMR (Differential to Common Mode Rejection) (普通モードへの差異性拒否) | 0.3·30 MHz: ≥ -50 dB60 MHz: ≥ -45 dB100 MHz: ≥ -40 dB |
| ハイポット (隔離電圧) |
1500 Vrms (初級から次級) |
| LA1S109 LF / KLA1S109 LF | DA1D102K4 | KRU1S041F LF |
| DA4S103A4 | DA6T001A3 | DA4T10304 |
| KLU1S041 LF/LU1S041 LF | DA4S103A4 | KRU1S516 LF |
| KLU1S041A LF / LU1S041A LF | DA4T103G3 | KRU1S041X-43 LF |
| LU1S041A LF / LU1S041C LF | DA1T002I3 | KRU1T041-34 LF |
| KLU1S041X LF / LU1S041X LF | DA1T101J1 | KRU1T041FR-44 LF |
| KLU1T041 LF / DA6T001A3 | DA4T103N3 | DA4T10303 |
| KLU1T516 LF / LU1T516 LF | DA4T10304 | KHU1S041F3 LF |
| KLA1S109 LF / DA4S103A4 | DA6T001A3 | DA4S103A4 |
| KLA1S109-43 LF / LA1S109-43 LF | DU1S201C4 | KHU1S041Q4 LF |
| KLU1S041 LF / LU1S041 LF | DU1T202A1 | KHU1S041Q5 LF |
| KLU1S041C LF / LU1S041C LF | DU1T202A3 | KHU1S041F7 LF |
| KLU1T041 LF / DA4T103G3 | DU1T202B3 | KHU1S041Q6 LF |
| KLA1T109-43 LF / LA1T109-43 LF | DU1T301A3 | DA4T10304 |
| KLA4S109 LF / LA4S109 LF | DU1T301B3 | HU1S041X LF |
| DA4T10303 | DA4S103A4 | DA4T103G3 |
