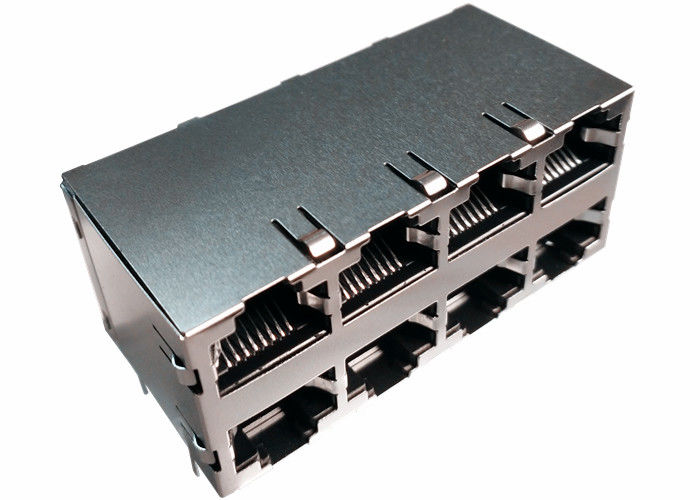

DA4T10304 は Rj45 コネクター 2x4 によって統合されたギガビットのイーサネット モジュラー ジャックを積み重ねました

DA4T10304はRj45コネクター2x4によって統合されたギガビットのイーサネット モジュラー ジャックを積み重ねました

10/100/1000の基盤T RJ45 2x4の統合された磁気学のコネクター

IEEE 802.3abの標準の条件の1.Complies。
2.RJ-45コネクターは変圧器/インピーダンス抵抗器/高圧コンデンサーによって統合しました。
3.Size同じPCB板スペースを節約するRJ-45コネクター。
EMIの性能を改善する4.Reduced EMIの放射。
UTP-5ケーブル上の10/100/1000の基礎伝達のための5.Design。
ROHSの条件の6.Compliance。
モデルの設計:【DA4T10304の】

大量生産モデル:【LPJG47561CNLの】

MAG.REVERSEの掛け金、

任意LED; 任意EMI指。

記述
1. 製品タイプ特徴:

 1）製品タイプ=コネクター
  2）ジャックのタイプ= RJ45
 3）プロフィール=標準
 4） PCBの土台のオリエンテーション=側面の記入項目（直角の） /Topの記入項目（縦）

2. 機械付属品:
  1）ジャック構成= 2x4

3. 電気特徴:
 1）保護される=はい

4. 終了の関連の特徴:
 1） EMI指-底=外に
 2）終了の方法=はんだ

5. ボディ関連の特徴:
 1）港構成は=/多選抜します
  2）トップのEMI指および外にとの側面=
  3）掛け金のオリエンテーション=標準-掛け金
 4） PCBの尾長さ

6. 接触の関連の特徴:
 1）前もって積まれる=はい
 2）穴/表面の台紙を通した接触の終了のタイプ=

7. 関連の特徴の収容:
 1）コネクターの様式=ジャック

8. 業界標準:
 1） RoHS/ELVの迎合的な承諾= RoHS迎合的なELV
  2） 240°Cに可能な無鉛はんだのプロセス=波のはんだ

     260°Cに可能な波のはんだ265°Cに可能な波のはんだ

     任意退潮はんだ付けすること;
 3） RoHS/ELVの承諾の歴史は=迎合的なRoHS常にでした

9. 同一証明印:
 1）左LED色（位置#1） =緑- 250オームの抵抗器
 2）右のLED色（位置#2） =緑- 250オームの抵抗器

10. 使用法のための条件:
 1）はに=プリント基板適用します
 2）環境条件=オフィス/前提
 3）実用温度（°C） = 0 - 70/-40 - +85

11.Hipot:

    1500Vrms分

電気指定@25℃
1.Turns比率:
 PRI:SEC = 1CT:1CT

2.OCL:
 350uH分@ 100KHz、100mV、8mADC
3.Insertion損失:
 1~100MHz:- 1.0dB MAX
4.Return損失（dB分）:
 1~30MHz:- 18 30~60MHz:- 14
 60~80MHz:- 12
5.Crosstalk （dB TYP）:
 1~30MHz:- 40 30~60MHz:- 35
 60~80MHz:- 30
共通モード拒絶への6.Differential:
 1~50MHz:-30dB TYP
 50~150MHz:-20dB TYP
7.CMRR:1~100MHz:- 30dB分
8.Isolation:1500Vrms分
9.Operating温度較差:-40℃~+85℃.

ノート

SOHO （ADSLのようなサポート アプリケーションへの1.Designed、
 変復調装置）、LANマザーボード（LOM）、ハブおよびスイッチ。
2.Meets IEEE 802.3の指定
3.Connector材料:
 収容:熱可塑性UL94V-0
 接触/盾:銅合金
 盾のめっき:ニッケル
 接触めっき:マイクロインチ最低金6。接触域。
4.Waveはんだの先端温度:最高265℃最高5秒。
