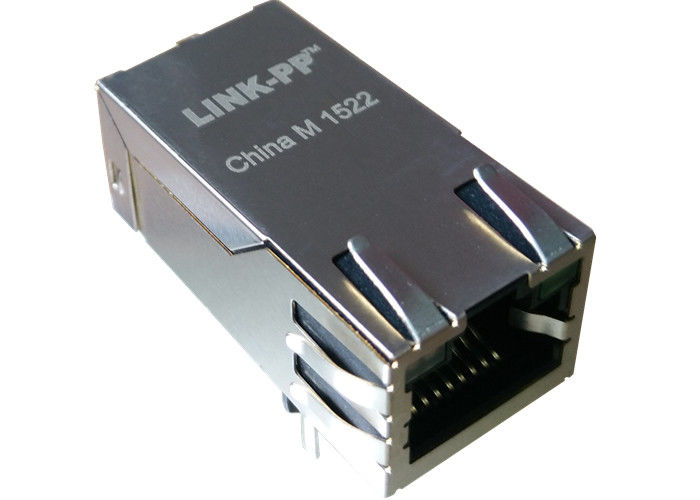

0826-1X1T-32-F RJ45 Magjackタブ1Portの1000の基盤T磁気LPJK4036AONL

速い細部

0826-1X1T-32-FギガビットMagjack 12はタブ1Portの1000の基盤TのRJ45芯を取ります

1. RJ-45は一致させたFCCの標準である必要があります。
2. IEEE802.3uの標準の条件に従います。
3.変圧器/インピーダンス抵抗器/高圧コンデンサーによって統合されるRJ-45コネクター。
4.サイズ同じPCB板スペースを節約するRJ-45コネクター。
5. EMIの性能を改善する減らされたEMIの放射。
6. UTP-5ケーブル上の10/100/1000の基礎伝達のための設計。
7. ROHSの条件の承諾。
8.実用温度範囲: -40℃への+85℃

9.モデルを設計すること:【0826-1X1T-32-Fの】

10.大量生産モデル:【LPJK4036AONLの】

MAG.REVERSEの掛け金、

任意LED; 任意EMI指。

記述
磁気RJ45ジャック0826-1X1T-32-FギガビットのMagjackタブ1Portの1000の基盤T RJ45

1. 製品タイプ特徴:

 1）製品タイプ=コネクター
  2）ジャックのタイプ= RJ45
 3）プロフィール=標準
 4） PCBの土台のオリエンテーション=側面の記入項目（直角の） /Topの記入項目（縦）

2. 機械付属品:
  1）ジャック構成= 1 x 1

3. 電気特徴:
 1）保護される=はい

4. 終了の関連の特徴:
 1） EMI指-底=外に
 2）終了の方法=はんだ

5. ボディ関連の特徴:
 1）港構成は=/多選抜します
  2）トップのEMI指および外にとの側面=
  3）掛け金のオリエンテーション=標準-掛け金
 4） PCBの尾長さ

6. 接触の関連の特徴:
 1）前もって積まれる=はい
 2）穴/表面の台紙を通した接触の終了のタイプ=

7. 関連の特徴の収容:
 1）コネクターの様式=ジャック

8. 業界標準:
 1） RoHS/ELVの迎合的な承諾= RoHS迎合的なELV
  2） 240°Cに可能な無鉛はんだのプロセス=波のはんだ

     260°Cに可能な波のはんだ265°Cに可能な波のはんだ

     任意退潮はんだ付けすること;
 3） RoHS/ELVの承諾の歴史は=迎合的なRoHS常にでした

9. 同一証明印:
 1）左LED色（位置#1） =緑- 250オームの抵抗器
 2）右のLED色（位置#2） =緑- 250オームの抵抗器

10. 使用法のための条件:
 1）はに=プリント基板適用します
 2）環境条件=オフィス/前提
 3）実用温度（°C） = 0 - 70/-40 - +85

11.Hipot:

    1500Vrms分

ターミナル ユーザーのための適用

サポート アプリケーションに、ADSLの変復調装置のような、LANマザーボード設計しました。 ハブ、PCカード、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置、コール センターの解決、複雑なセットの上箱、VOIPの出入口の組み立て、ボーダゲートウェイ・プロトコル、速いイーサネット スイッチのようなネットワーキングおよび通信設備…

比較優位

経験18年の生産の、

2600スタッフ、

100%テスト

適用範囲が広い受渡し時間

主要な顧客

設計して下さいチタニウム、Intel、サムスンの肝蛭、Jabil、Flextronics、Cypress、Freescale、EKFのために.......

EMSの適用

作り付けの適用範囲が広いPCBアセンブリ;堅適用範囲が広いPCBアセンブリ;マイクロエレクトロニック、フリップ・チップ;マイクロエレクトロニック、破片船上に;光電子工学アセンブリ;RF/無線アセンブリ;穴アセンブリを通して;表面の台紙アセンブリ;システム アセンブリ;プリント基板アセンブリ

他の十字のリスト:
