プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 24HSS1041A-2 HF
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
スペック: |
24HSS1041A-2HF |
トランスの種類: |
隔離とデータインターフェース |
ターン比 - プライマリ:セカンドリー: |
1:1 送信機,1:1 受信機 |
取付タイプ: |
表面実装 |
サイズ /寸法: |
長さ13.97mm x 幅16.51mm |
高さ - 座席 (最大): |
6.60mm |
サンプル: |
無料で利用可能 |
アナログPN: |
LP5007NL |
スペック: |
24HSS1041A-2HF |
トランスの種類: |
隔離とデータインターフェース |
ターン比 - プライマリ:セカンドリー: |
1:1 送信機,1:1 受信機 |
取付タイプ: |
表面実装 |
サイズ /寸法: |
長さ13.97mm x 幅16.51mm |
高さ - 座席 (最大): |
6.60mm |
サンプル: |
無料で利用可能 |
アナログPN: |
LP5007NL |
製品の特徴
1.長距離ギガビット イーサネット 1000 BASE-T、全二重アプリケーション向けに設計されています。
2. 4 ペアのカテゴリ UTP-5 ケーブルをサポートします。
3. 1000 BASE –T 磁気モジュール
3.絶縁と低コモンモード放射を実現するケーブルインターフェイス。
4. 350mA の電流能力を持つ POE アプリケーション。
5.1000BASE-TのIEEE 802.3ab規格に準拠。
6.ROHSおよびハロゲンフリー要件に準拠します。
7.動作温度範囲: 0℃〜+70℃または均等-40℃〜+85℃
設計部品番号:24HSS1041A-2 HF
量産品番LP5007NL 中国設備の同等クロス
電気仕様 (25)

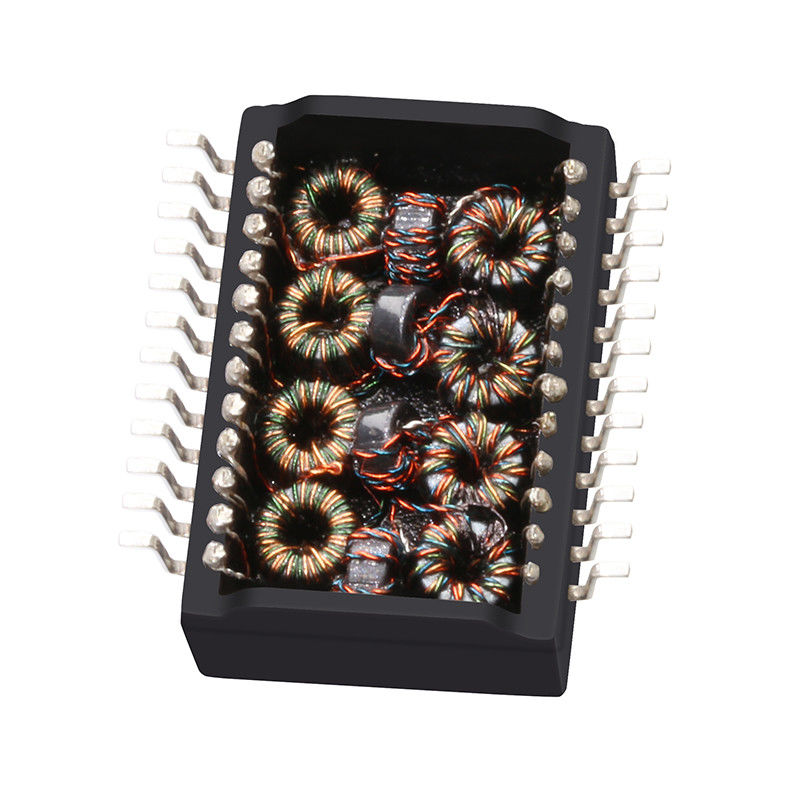

24HSS1041A-2 HF ギガビット イーサネット トランス 1CT:1CT SMD 1500Vrms LP5007NL
1. 巻数比50KHz、0.5V
チップ側：ライン側=1CT：1CT+_2%
2. インダクタンス (Ls) 100KHz、0.1V、12mA DC バイアス:
チップ側: 350uH 最小
3. 挿入損失1-100MHz: -1.4dB Max
4. リターンロス1-30MHz: -16dB最小
40MHz: -14.4dB 最小
50MHz: -13.1dB 最小
60-80MHz: -12dB 最小
100MHz: -10dB 最小
5. 差動対コモンモードの除去:
30MHz: -45dB 最小
60MHz: -40dB 最小
100MHz: -35dB 最小
6. クロストーク30MHz: -40dB 最小
60MHz: -35dB 最小
100MHz: -30dB 最小
7. ハイポット: 1500Vrms、0.5mA、1秒
チップ側からライン側へ
端末ユーザー向けアプリケーション
ADSL モデム、LAN-on-Motherboard などのアプリケーションをサポートするように設計されています。 NHUB、PC カード、スイッチ、ルーター、PC メインボード、SDH、PDH、IP 電話、xDSL モデムなどのネットワークおよび通信機器、コールセンター ソリューション、複雑なセット トップ ボックス、VOIP ゲートウェイのセットアップ、ボーダー ゲートウェイ プロトコル、高速イーサネット スイッチ ...
競争上の優位性
18年の生産経験、
2600人のスタッフ、
100%テスト
柔軟な納期
主要顧客
Ti、Intel、Samsung、Fluke、Jabil、Flextronics、Cypress、Freescale、EKF 向けの設計....
EMS申請
内蔵フレキシブル PCB アセンブリ。リジッドフレキシブル PCB アセンブリ。マイクロエレクトロニクス、フリップチップ。マイクロエレクトロニクス、チップオンボード。光電子アセンブリ; RF/ワイヤレスアセンブリ;スルーホールアセンブリ。表面実装アセンブリ。システムの組み立て。プリント基板アセンブリ
