MIC66211-5171T-LF3/7499210121 RJ45 PoEコネクタ直直橋 LPJ4049HDNL

PoE RJ45コネクタ MIC66211-5171T-LF3 = 7499210121 概要

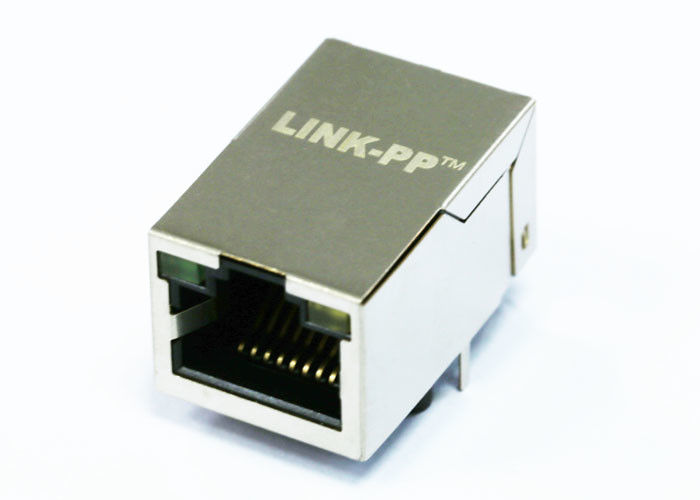

この MIC66211-5171T-LF3/7499210121 は、統合されたマグネティクス（トランス、コモンモードチョーク、整流ブリッジ）を備えたシングルポートRJ45コネクタで、特に 10/100Base-T PoE アプリケーション向けに設計されています。 タブダウン サイドエントリー 構成で、黄色/緑色のLEDインジケータを備えており、産業用およびネットワーク用途にコンパクトで 信頼性の高い接続性を提供します。

1. 10/100 イーサネット RJ45 IEEE 802.3af PoE
2. 接点部 6μm 金メッキ（最小）
3. DCバイアス 8mA 時、フル温度範囲で 350µH 最小 OCL
4. パワーオーバーイーサネット RJ45 マグネティクスモジュール
5. 100% 電気テスト済み
6. 1500Vrms ハイポット
7. 独自の堅牢なコンタクト設計

電気仕様 @25°C

1. 巻数比（±2%）:
TX=1CT:1 RX=1CT:1
2. インダクタンス OCL: 350µH MIN
@ 100KHz/0.1V, 8mA DCバイアス
3. 挿入損失:
-1.0dB MAX @ 1.0-100MHz
4. リターンロス:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. クロストーク:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. コモンモード除去比:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. ハイポットテスト: 1500Vrms MIN
8. 動作温度範囲: -40°C ～ +85°C。

FAQ

1. PoE RJ45コネクタとは何ですか？

PoE（Power over Ethernet）RJ45コネクタは、イーサネットマグネティクスと場合によっては整流器を統合し、単一のイーサネットケーブルでデータと電力の両方を伝送できるようにします。PCB設計を簡素化し、IPカメラ、VoIP電話、産業用コントローラなどのデバイスをサポートします。

2. PoE RJ45コネクタは標準RJ45コネクタとどう違いますか？

標準RJ45コネクタとは異なり、PoE RJ45コネクタは内蔵マグネティクス （トランスとチョーク）とPoE互換性を備えており、データ伝送と並行して安全な電力供給（IEEE 802.3af/at/bt規格に準拠）を可能にします。

3. PoE RJ45コネクタの一般的な用途は何ですか？

• IPセキュリティカメラ
• ワイヤレスアクセスポイント
• 産業用PCおよび監視システム
• スマートメーターおよびIoTゲートウェイ
• VoIP電話
• 太陽光インバータなどの再生可能エネルギーデバイス

4. PoE RJ45コネクタはどの規格をサポートしていますか？

ほとんどのPoE RJ45コネクタは以下の規格に準拠しています:

• IEEE 802.3af（PoE、最大15.4W）
• IEEE 802.3at（PoE+、最大30W）
• 一部の高度なモデルはIEEE 802.3bt（PoE++ / 4PPoE、最大60～90W）をサポートしています。

5. 適切なPoE RJ45コネクタを選択するにはどうすればよいですか？

考慮すべき主な要因:

• サポートされるデータレート（10/100Base-T、ギガビット、またはそれ以上）
• PoE電力レベル（af、at、またはbt）
• 動作温度範囲
• ハイポット絶縁電圧
• LEDインジケータ（リンク/アクティビティステータス用）
• UL、RoHS、REACHへの準拠

6. PoE RJ45コネクタは後方互換性がありますか？

はい。PoE RJ45コネクタは非PoEデバイスでも動作します。これは、互換性のある給電デバイス（PD）が検出された場合にのみ電力供給が有効になるためです。これにより、レガシーイーサネット機器との安全な運用が保証されます。

7. 統合されたPoE RJ45コネクタを使用する利点は何ですか？

• マグネティクスとRJ45を1つのコンポーネントに統合することでPCBスペースを節約
• EMI性能を向上
• 回路設計を簡素化し、BOMコストを削減
• 産業環境向けの信頼性と熱性能を向上
