プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: KLA1S109-34 LF
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 250000-320000/Month
部品番号: |
KLA1S109-34 LF |
量産: |
LPJG0801BANL |
元の Munafactuer: |
LINK-PP |
アプリケーション: |
1000Base-T |
終了: |
はんだ |
Led: |
オプション |
IC のマッチ: |
ATSAMD20E18A-MNT |
台紙様式: |
すくい/側面の記入項目 |
部品番号: |
KLA1S109-34 LF |
量産: |
LPJG0801BANL |
元の Munafactuer: |
LINK-PP |
アプリケーション: |
1000Base-T |
終了: |
はんだ |
Led: |
オプション |
IC のマッチ: |
ATSAMD20E18A-MNT |
台紙様式: |
すくい/側面の記入項目 |

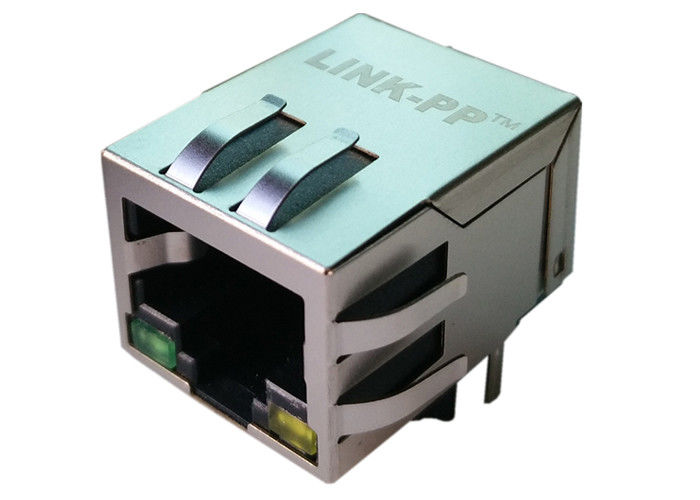

1000 BASE-T RJ45 1 x 1は磁気学のコネクターを統合しました
1.RJ-45は一致させたFCCの標準である必要があります
IEEE802.3uの標準の条件の2.Complies。
磁気10/100 BASE-TXの3.RJ 45コネクター。
RoHSの外的なピンの条件全部品番号のCDとの4.Comply、Hg無し、Cr6+無し、PBBおよびPBDE無しおよびPb無し。
5.Operating温度較差:0℃への+70℃。
6.Storage温度較差:-25℃への+125℃
7.Designingモデル:【KLA1S109-34 LFの】
8.Mass生産モデル:【LPJG0801BANLの】
MAG.REVERSEの掛け金、
任意LED; 任意EMI指。
| 10/100/1000基盤Tの統合された磁気学の1x1港RJ45のメス コネクタ、LEDのタブ黄色/緑、RoHS | |
| LINK-PPの部品番号 | LPJG0801BANL |
| Bothhandの部品番号 | KLA1S109-34 LF |
| 適用LAN | イーサネット（非PoE） |
| AutomDX | はい |
| Bst回路 | はい |
| 構成RX | T、C |
| 構成TX | T、C |
| 接触合う区域のめっき | 金6uの」/15u」/30u」 |
| 港ごとの中心 | 8 |
| ダイオード | ダイオード無し |
| LEDの選択 | LEDs黄色/緑 |
| 掛け金 | タブ |
| 港の数 | 1X1 |
| PCB | FR4 |
| PCBの台紙の角度 | 側面の記入項目 |
| ポストを保つPCB | Tのポスト |
| パッケージの高さ（インチ） | 0.528 |
| パッケージの高さ（mm） | 13.40 |
| パッケージの長さ（インチ） | 0.839 |
| パッケージの長さ（mm） | 21.30 |
| パッケージの幅（インチ） | 0.626 |
| パッケージの幅（mm） | 15.90 |
| Pinのタイプ | THTのはんだ |
| 迎合的なRoHS | はんだの免除の鉛とのYES-RoHS-5 |
| 調査 | はい |
| 盾EMIタブ | なし |
| 速度 | 10/100/1000 BASE-T |
| 温度 | 0 70℃に |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
1. 製品タイプ特徴:
1）製品タイプ=コネクター
2）ジャックのタイプ= RJ45
3）プロフィール=標準
4） PCBの土台のオリエンテーション=側面の記入項目（直角の） /Topの記入項目（縦）
2. 機械付属品:
1）ジャック構成= 1 x 1
3. 電気特徴:
1）保護される=はい
4. 終了の関連の特徴:
1） EMI指-底=外に
2）終了の方法=はんだ
5. ボディ関連の特徴:
1）港構成は=/多選抜します
2）トップのEMI指および外にとの側面=
3）掛け金のオリエンテーション=標準-掛け金
4） PCBの尾長さ
6. 接触の関連の特徴:
1）前もって積まれる=はい
2）穴/表面の台紙を通した接触の終了のタイプ=
7. 関連の特徴の収容:
1）コネクターの様式=ジャック
8. 業界標準:
1） RoHS/ELVの迎合的な承諾= RoHS迎合的なELV
2） 240°Cに可能な無鉛はんだのプロセス=波のはんだ
260°Cに可能な波のはんだ265°Cに可能な波のはんだ
任意退潮はんだ付けすること;
3） RoHS/ELVの承諾の歴史は=迎合的なRoHS常にでした
9. 同一証明印:
1）左LED色（位置#1） =緑- 250オームの抵抗器
2）右のLED色（位置#2） =緑- 250オームの抵抗器
10. 使用法のための条件:
1）はに=プリント基板適用します
2）環境条件=オフィス/前提
3）実用温度（°C） = 0 - 70/-40 - +85
11.Hipot:
1500Vrms分
サポート アプリケーションに、ADSLの変復調装置のような、LANマザーボード設計しました。 ハブ、PCカード、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置、コール センターの解決、複雑なセットの上箱、VOIPの出入口の組み立て、ボーダゲートウェイ・プロトコル、速いイーサネット スイッチのようなネットワーキングおよび通信設備…
