JXF0-2512NL 2.5GBASE-T RJ45コネクタ (90W PoE++, 頑丈,THR)

JXF0-2512NL 統合コネクタモジュール概要

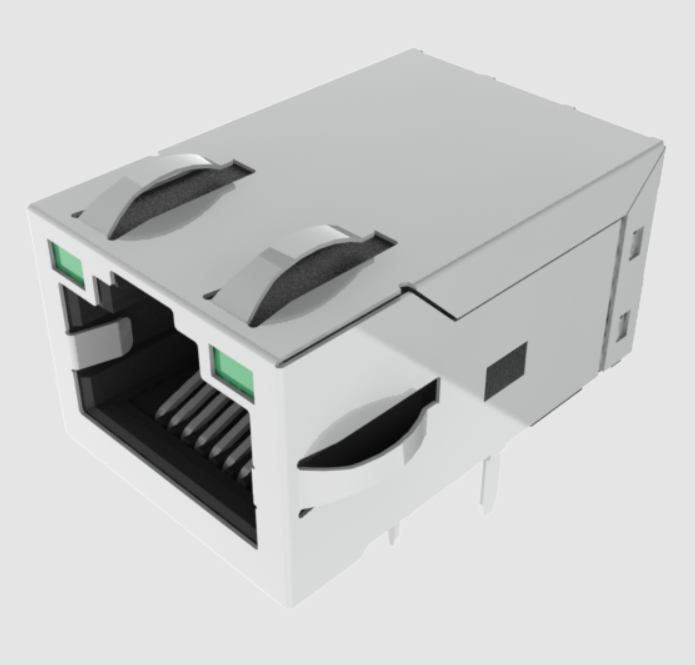

JXF0-2512NL は、過酷な産業環境において、帯域幅の増加と高電力デバイスの給電という二つの要求を満たすように設計されています。IEEE 802.3bz および IEEE 802.3bt 仕様に完全準拠したこの 1x1 RJ45 統合コネクタは、安定した 2.5 Gbps イーサネット伝送 を実現すると同時に、4ペアのカテゴリケーブルを介して最大 90W の連続電力 を供給または受信します。重負荷下での優れた信号忠実度を維持するため、JXF0-2512NL は、PHY側に配置された内部

3線式（3W）コモンモードチョーク. これにより、マグネティックチョークコアが、ケーブル側センタータップを流れる 900mA の DC バイアス電流から分離され、マグネティックコアの飽和を完全に防止します。高温度 UL 94V-0 熱可塑性樹脂製で、3.20 mm のマットスズはんだテールを備えたこのコンポーネントは、 スルーホールリフロー（THR / ピンインペースト） 自動組み立てに完全対応しており、 MSL 1 の保管寿命と 260℃ピークリフロー プロファイル（IPC/JEDEC J-STD-075 カテゴリ R7）に耐えます。主な特徴:

高速 2.5Gbps 信号整合性

• : 挿入損失は 1～250 MHz で -1.0 dB 未満に維持され、リターンロスは -20 dB（1～40 MHz）および -10 dB（100～250 MHz）を超え、クリアなアイパターンと低ビットエラーレートを実現します。IEEE 802.3bt 90W 4ペア給電
• : 専用の高電流ピン（ピン 15～18）が、最大 900mA の連続電流をループあたりペアで（合計 1.8A ループ）直接ケーブルペアに供給します。ゼロ DC 飽和（3W PHY チョーク）
• : 3線式チョークを PHY 側に配置することで、DC による信号劣化なしに、最大コモンモードノイズ抑制（CMRR -35 dB まで）を実現します。統合バイカラー診断
• : 内蔵の左右アンチパラレル LED（グリーン @ 568nm / イエロー @ 585nm）は、ピン 11～14 を介して駆動され、瞬時の視覚的なリンク/アクティビティフィードバックを提供します。包括的な EMI シールド
• : ヘビーデューティ銅合金シェルと トップ＆サイド EMI グラウンドフィンガー により、低シャーシ抵抗と FCC Part 68 および CISPR 規格への堅牢な準拠を保証します。技術仕様マトリックス

1. 電気および RF 特性（@ 25℃、動作 -40℃～+85℃）

メトリック

2. 環境、材料、および機械的定格

パラメータ

メトリック

物理的寸法

: 幅 16.80 mm × 長さ 25.53 mm × PCB 上高さ 13.50 mm。推奨パネルカットアウト

: 17.82 mm × 14.01 mm。ラッチ方向： ラッチアップ（TU）。クロスリファレンス＆ファミリー選択ガイド

:14× 信号＆PoE穴：仕上げ径

• :14× 信号＆PoE穴：仕上げ径
  • : MD1+ / MD1- | ピン 3 & 4: MD2+ / MD2-ピン 5 & 6
  • : MDCT2 / MDCT3ピン 7 & 8
  • : MD3+ / MD3- | ピン 9 & 10: MD4+ / MD4-ピン 11～14（バイカラー LED、角形 0.50 × 0.50 mm）
• :14× 信号＆PoE穴：仕上げ径
  • : 左 LED（グリーン @ 568nm / イエロー @ 585nm）ピン 13 & 14
  • : 右 LED（グリーン @ 568nm / イエロー @ 585nm）ピン 15～18（PoE 電源注入入力、0.45 × 0.35 mm）
• :14× 信号＆PoE穴：仕上げ径
  • : VDC1+ | ピン 16: VDC1-ピン 17
  • : VDC2+ | ピン 18: VDC2-内部終端
  • : 4× 22nF コンデンサ、4× 75Ω レジスタ、1nF 2kV シャーシグランドへの絶縁コンデンサ。ドリル穴仕様

:14× 信号＆PoE穴：仕上げ径

• φ0.89 mm。クロスリファレンス＆ファミリー選択ガイド
• φ1.02 mm。クロスリファレンス＆ファミリー選択ガイド
• φ1.57 mm。クロスリファレンス＆ファミリー選択ガイド
• φ3.25 mm。クロスリファレンス＆ファミリー選択ガイド

モデル

Q1: JXF0-2512NL はなぜ PHY 側に内部 3線式（3W）チョークを必要とするのですか？

A: ケーブルペアに 900mA の連続 DC 電流を供給する場合、従来のケーブル側コモンモードチョークは深刻な磁気 DC 飽和を起こし、インダクタンスを低下させ、マルチギガビットデータ整合性を損ないます。PHY 側に 3線式チョークを配置することで、チョークコイルを直接 DC 電流から分離し、全周波数帯域で一貫した CMRR を確保します。

Q2: JXF0-2512NL の製造時のハイポットテストにおける絶縁試験規則は何ですか？

A: 2250 VDC の絶縁耐圧定格は、トランス（一次側：二次側）間にのみ厳密に適用されます。RJ45 ケーブルコンタクトと PCB 側 PoE ピン（ピン 15～18）の間には、これらの電源ラインがトランスセンタータップに直接配線されているため、高電圧試験印加しないでください。

Q3: JXF0-2512NL は標準の SMD リフローオーブンで組み立て可能ですか？

A: はい。このコンポーネントは、スルーホールリフロー（THR / ピンインペースト）に完全に認定されています。MSL 1 定格と J-STD-075 R7 分類により、プラスチックの膨れやピンのずれのリスクなしに、最大 260℃ のピーク鉛フリーリフローボディ温度に耐えます。
