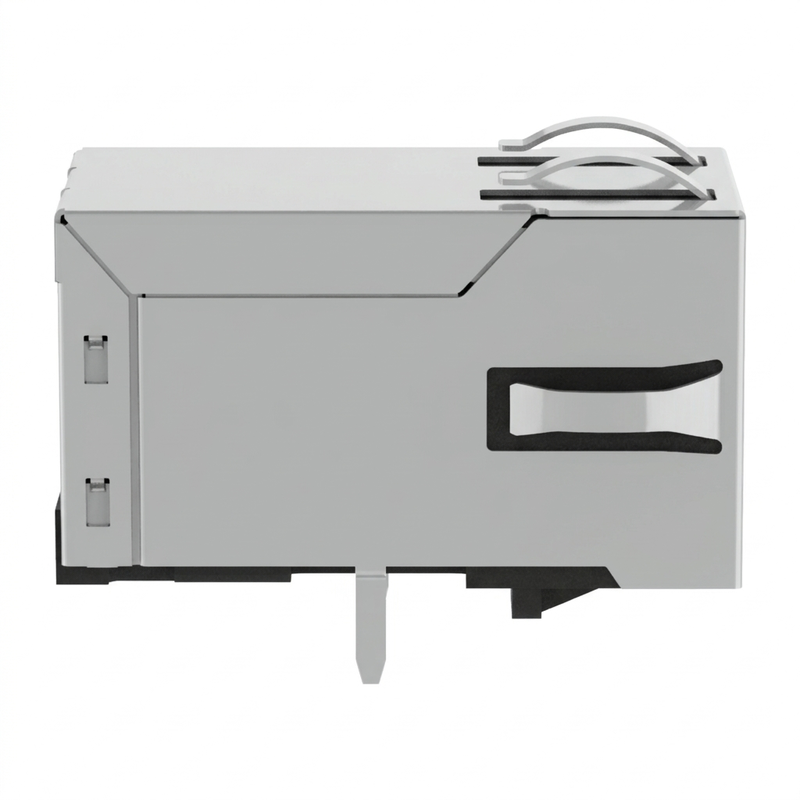

JXF0-1010NL 1000BASE-T マグネティクス付き 透孔リフローRJ45コネクタ

のJXF0-1010NL1×1です1000Base-T RJ45 統合磁気コネクタPulseJack JX0シリーズから。これは、8P8C イーサネット インターフェイスと、統合された 1:1 絶縁トランスおよび 2W 信号線コモンモード チョークをシールド付き直角タブアップ パッケージに組み合わせたものです。モデルには、LED もサポートされていない PoE もありません、簡素化されたデータ専用 RJ45 インターフェイスを必要とするギガビット イーサネット機器に適しています。 JX0 シリーズは以下のために設計されています。-40°C ～ +85°C の工業用温度での動作そしてサポートしますスルーホールリフロー(THR)処理。

JXF0-1010NL ギガビット RJ45 磁気ジャックの概要

のJXF0-1010NLは、内部絶縁トランス、インピーダンス終端、および2線式(2W)信号線コモンモードチョークFCC Part 68 準拠のフォームファクターに変換します。すべての IEEE 802.3ab 仕様を満たしているこのコネクタは、プログラマブル ロジック コントローラー (PLC)、工場ロボット、産業用 PC、および光学テスト機器に妥協のない 1 Gbps 伝送を提供します。

JXF0-1010NL は、統合 LED と PoE ピンを排除することで、超クリーンな環境を提供します。10ピンPCBフットプリント。このアーキテクチャは、寄生容量を削減し、フロントパネルのライトパイプを利用してエンクロージャの光クロストークを排除し、連続グランドプレーンと最適化された 100Ω 差動配線のために内側の PCB 層をオープンにしたままにします。このコネクタは、3.20 mm の艶消し錫はんだテールを備えた高温 UL 94V-0 熱可塑性プラスチックから作られており、以下の用途に向けて特別に設計されています。スルーホールリフロー (THR / ピンインペースト)自動はんだ付けラインにより、二次ウェーブはんだ付け段階を排除しながらも、IPC/JEDEC J-STD-075 (カテゴリ R7、260°C ピーク)規格。

JXF0-1010NL 産業用 RJ45 ICM の主な特長:

1. 1000Base-T 統合磁気システム

JXF0-1010NLは、1000Base-T ギガビットイーサネット4 つの差動イーサネット ペア用に 4 つの 1:1 トランス チャネルが組み込まれています。内部回路図は、PCB 側とケーブル側の間の 4 つの対称トランス パスを示しています。

2. LED 構成なし

JXF0-1010NL には次の内容が含まれます。内蔵LEDなし。これは、リンク/アクティビティ表示が外部ライト パイプ、フロント パネル インジケータ、ソフトウェア インターフェイスを通じて処理される場合、または必要ない場合に便利です。

LED なし構成により、対応する LED バージョン JXF0-1011NL と比較してコネクタ ピンの数も減ります。

3. 非 PoE データ インターフェイス

メーカーのデータテーブルでは次のように指定されています。サポートされている PoE: いいえJXF0-1010NL用。 JXF0-1012NL 90W PoE バージョンとは異なり、このモデルは PoE 電力パスを使用しないイーサネット データ接続を目的としています。

4. 2250 VDC トランス絶縁

JXF0-1010NLは、2250 VDC / 60 秒の変圧器絶縁。メーカーのデータシートに記載されているように、絶縁定格は変圧器絶縁バリア全体に適用されます。

5. 工業用温度範囲

指定された動作温度範囲は、−40℃〜＋85℃、産業環境および拡張温度環境に導入されたイーサネット機器をサポートします。

6. 上部と側面の EMI フィンガー

一体型シールドには、上部および側面の EMI フィンガー、機器のエンクロージャに定義された金属シールド インターフェイスを提供します。メーカーは、シールドがニッケルメッキ銅合金であることを確認しています。

7. THR / ピンインペースト互換

JX0 シリーズは以下のために設計されています。スルーホールリフロー (THR)処理。また、メーカーは、J-STD-002 はんだ付け性テストと、最大 260°C のスルーウェーブはんだ仕様による J-STD-075 R7 分類を指定しています。

JXF0-1010NL スルーホールリフロー RJ45 の仕様

JXF0-1010NL データシート - 推奨される PCB レイアウトと回路図

電気仕様 @25℃:

JXF0-1010NL 内部磁気アーキテクチャ

▶ 内部回路図は 4 つの回路図で構成されています1:1 トランスチャンネル。各イーサネット ペアは統合された変圧器と信号/ケーブル経路上に配置された 2W コモンモードチョーク。

▶LEDなしバージョンには、以下で構成される終端ネットワークも統合されています。4 × 75 Ω 抵抗と 1000 pF / 2 kV コンデンサ、メーカーの回路図に示されているように。

▶ これは、エンジニアが完全なトランスとコモンモードチョーク構造を PCB 上の別個の磁気コンポーネントとして再現する必要がないことを意味します。

JXF0-1010NL のピン配列

JXF0-1010NLはコンパクトな10信号ピン構成他のバリエーションにある追加の LED または PoE ピンはありません。

内部回路図では、4 つの差動トランス チャンネルとピン 10 終端接続が確認されています。

ピン配置の概念

基板側 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

PCB をリリースする前に、管理された機械図面と照らし合わせてピン番号を必ず確認してください。

技術的なよくある質問

Q1: JXF0-1010NL を JXF0-1012NL 用に設計された 18 ピンのフットプリントに配置できますか?

A: はい。物理的な外形、ガイド ペグ、および 10 個の信号ピン (ピン 1 ～ 10) の寸法は、JXF0 ファミリ全体で同一です。ボードに 18 穴のマスター フットプリントがある場合、JXF0-1010NL は適切な位置にはんだ付けされ、LED (ピン 11 ～ 14) と PoE (ピン 15 ～ 18) の穴は空のままになります。

Q2: LED 内蔵の JXF0-1011NL ではなく JXF0-1010NL を選ぶ理由は何ですか?

A: コンポーネントのコストが低いだけでなく、JXF0-1010NL は次の場合に選択されます。

1. この機器は、金属製のフロント ベゼルに取り付けられたカスタムのアクリル製ライト パイプを使用しています。
2. この製品は、LED 光害がゼロである必要がある光学暗室またはビジョン センサー エンクロージャ内で動作します。
3. 設計者は、PCB 配線の混雑を最小限に抑え、高速スイッチング LED デジタル信号から高速 PHY トレースへのノイズ結合の可能性を排除したいと考えています。

Q3: JXF0-1010NL は鉛フリーリフロー (ピンインペースト) をサポートしていますか?

A: はい。 IPC/JEDEC J-STD-020 MSL 1 および J-STD-075 カテゴリ R7 に準拠した高温ハウジングは、最大 260°C のピーク温度での完全なリフローはんだ付けプロファイルに耐えます。
