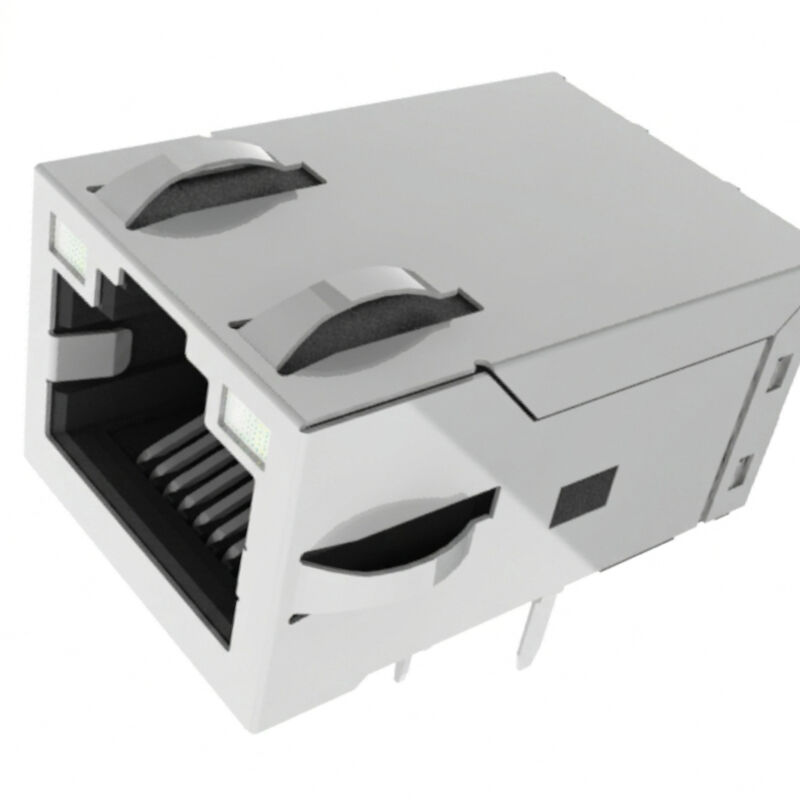

JXF0-1011NL 透孔リフロー RJ45 ギガビットマグジャック 2250VDC隔離

JXF0-1011NL THR RJ45 マグジャックの概要

のJXF0-1011NLは、組み込み産業用コンピューティング、プログラマブル ロジック コントローラー (PLC)、工場ロボット工学、精密計測機器向けに設計された堅牢なシングル ポート ギガビット RJ45 統合コネクタ モジュール (ICM) です。完全な IEEE 802.3 仕様を満たし、1:1 絶縁トランス、コモンモード終端、および2線式(2W)信号線コモンモードチョークFCC準拠のフットプリントに収まります。

デュアル搭載緑/黄の2色LED、JXF0-1011NL は、外部ライト パイプなしでリアルタイムのリンク、速度、アクティビティ診断を提供します。コネクタは高温 UL 94V-0 熱可塑性プラスチックから作られており、特に次の用途に向けて設計されています。スルーホールリフロー (THR / ピンインペースト)SMT組立ライン。とMSL1定格および J-STD-075 R7 (260°C ピーク リフロー) 認証を取得しているため、二次ウェーブはんだ付けが不要になり、組み立ての欠陥とサイクル タイムが削減されます。

主要なアーキテクチャのハイライト:

• 真の 1 次から 2 次への 2250VDC 絶縁：これは純粋なデータ (非 PoE) アーキテクチャであるため、磁気アセンブリ全体にわたって完全な誘電絶縁が維持され、フィールド サージから PHY トランシーバーを保護します。
• デュアル 2 色診断 LED: 左右の双方向 LED (568nm 緑 / 585nm 黄) により、専用ピン 11 ～ 14 によって複数状態のステータス表示が可能になります。
• 低い高周波減衰: 優れた挿入損失 (125MHz まで最大 -1.5 dB) とリターンロス (1 ～ 40MHz で最小 -16 dB) により、クリーンなアイ ダイアグラムと低いパケット エラー レートが保証されます。
• SMT対応のTHR構造: 3.20 mm 艶消し錫はんだテールにより、IPC-A-610 クラス 3 バレルフィル要件に準拠した自動ペーストインホールリフローはんだ付けが可能です。

JXF0-1011NL ICM の技術仕様

JXF0-1011NL 1000Base-T RJ45 (LED 付き) データシート:

1. JXF0-1011NL RJ45 データシート - 回路図

2. JXF0-1011NL RJ45 コネクタの機構

機械的寸法とピン配置ガイド:

• 物理的な概要: 16.80 mm (幅) × 25.53 mm (長さ) × 13.50 mm (PCB 上の高さ)。
• 推奨されるパネルカットアウト：17.82mm×14.01mm。ラッチの向き:ラッチアップ。
• ピン割り当て (14 電気ピン + 2 シールド タブ):
  • ピン1: CT 1 (チャンネル1のセンタータップ)
  • ピン2と3：TRD1+ / TRD1-
  • ピン 4 と 5：TRD2+ / TRD2-
  • ピン6と7：TRD3+ / TRD3-
  • ピン8と9：TRD4+ / TRD4-
  • ピン10: Bob Smith シャーシ終端 (1000pF / 2kV コンデンサと 4× 75Ω 抵抗を介して絶縁)
  • ピン11と12: 左ドライブ 2 色 LED (逆並列: ピン 11+/12- = 緑色、ピン 12+/11- = 黄色)
  • ピン13と14: 右ドライブ 2 色 LED (逆並列: ピン 13+/14- = 緑色、ピン 14+/13- = 黄色)
• ドリル穴仕様:
• • 10×信号穴：仕上がり径Ø0.89mm（パッド径：Ø1.40mmを推奨）。
  • 4× LED 穴: 仕上がり直径Ø1.02mm。
  • 2×プラスチックスタンドオフペグ:Ø1.57mm。
  • 2× シールド接地ポスト:Ø3.25mm。

THR / ピンインペースト処理:

JXF0-1011NL は JX0 に属しますピンインペースト / スルーホールリフロープラットフォーム。

サポートされているアセンブリ プロセスは次のとおりです。ピンインペースト / THRそしてウェーブはんだ付け。

メーカーは、最大 260°C のスルーウェーブはんだ条件を含む、J-STD-020 レベル 1 および J-STD-075 R7 を指定しています。

よくある質問:

Q1: ピン 11 ～ 14 の 2 色 LED を駆動するためにマイクロコントローラー GPIO を配線するにはどうすればよいですか?

A: 内部 LED は逆平行に配線されています。ピン 11 とピン 12 を、電流制限抵抗 (たとえば、3.3 V VCC の場合は 150 Ω ～ 330 Ω) を備えた 2 つの個別のプッシュプル GPIO に接続します。 GPIO_A を HIGH および GPIO_B を LOW に設定すると、緑色 (568nm) が点灯します。 GPIO_A を LOW に設定し、GPIO_B を HIGH に設定すると、黄色 (585nm) が点灯します。 LOW または HIGH の両方を設定すると LED がオフになります。

Q2: JXF0-1011NL は、JXF0-1012NL 用に設計された PCB フットプリントに取り付けることができますか?

A: はい。 JXF0-1012NL のフットプリントには 18 個の穴 (信号 10 個 + LED 4 個 + PoE 4 個) があります。 JXF0-1011NL は 10 個の信号穴と 4 個の LED 穴に合わせて配置されており、4 つの PoE 穴 (ピン 15 ～ 18) は完全に空いています。

Q3: JXF0-1011NL には 3 線式チョークではなく 2 線式チョークが搭載されているのはなぜですか?

A: JXF0-1011NL には PoE DC バイアス電流がないため、ケーブル側の 2 線信号ライン チョークにより、3 番目の PoE センタータップのタップ巻線に関連する浮遊容量や挿入損失なしで、対称的なコモンモード減衰が実現します。
