プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: JXF0-5011NL
支払及び船積みの言葉
最小注文数量: 50個
価格: $ 1.3
パッケージの詳細: リール
受渡し時間: 3日以内に株式船で
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 5kk/月
部品番号: |
JXF0-5011NL |
シリーズ: |
パルスジャック JX0 |
製品タイプ: |

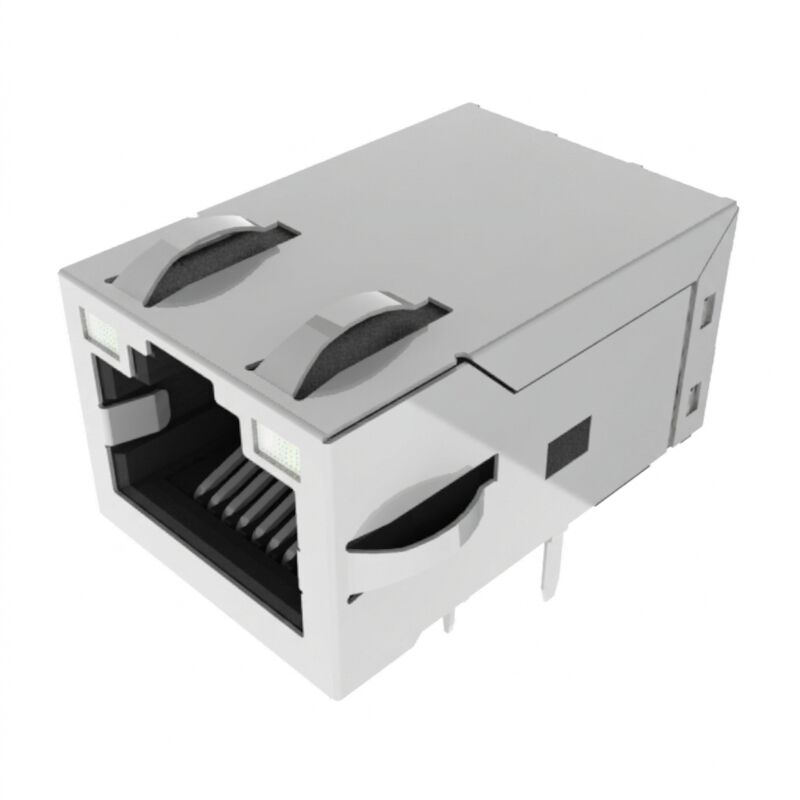

1×1 RJ45 統合コネクタ モジュール (ICM) |
データレート: |
5GBASE-T |
変圧器の比率: |
1:1 |
絶縁電圧: |
DC2250V |
動作温度: |
-40℃～+85℃ |
PCB 上の高さ: |
13.50mm |
連絡を終了: |
30μインチの金 |
コンプライアンス: |
RoHS |
部品番号: |
JXF0-5011NL |
シリーズ: |
パルスジャック JX0 |
製品タイプ: |
1×1 RJ45 統合コネクタ モジュール (ICM) |
データレート: |
5GBASE-T |
変圧器の比率: |
1:1 |
絶縁電圧: |
DC2250V |
動作温度: |
-40℃～+85℃ |
PCB 上の高さ: |
13.50mm |
連絡を終了: |
30μインチの金 |
コンプライアンス: |
RoHS |
動作温度-40℃～+85℃全帯域幅動作保管温度-40℃～+85℃未実装 / 元のトレイ内絶縁耐圧（一次側:二次側）
2250 VDC / 60秒完全な一次側から二次側へのバリア湿気感受性レベルMSL 1（無制限）IPC / JEDEC J-STD-020難燃性UL 94V-0-24 dB安全規格
| 16.80mm | JXF0-5011NL THR RJ45パルスジャックの一般的な用途 | -1.0 dB / -1.5 dB |
| リターンロス（最小値） | -24 dB | 40 MHz～100 MHz |
| 100 MHz～250 MHz | -24 dB | -19 dB |
| -14 dB（補間式：-20+[12.5×log10(f/40MHz)]） | クロストーク（代表値） | 10 MHz～125 MHz |
| 125 MHz～250 MHz | -30 dB | -20 dB |
| コモンモード除去（最小値） | 10 MHz～125 MHz | 125 MHz～250/400 MHz |
| -35 dB | -30 dB / -25 dB | EMIチョーク構成 |
| 信号ライン | 2線式（2W）、ケーブル/信号ライン側 | C.機械的およびめっき構造 |
| 材質 | めっき / 仕様 | コンタクトインターフェース |
| リン青銅 | 30μインチニッケル下地めっき30μインチ上、金めっき | はんだテール |
| リン青銅 | 100μインチ最小100%マットスズ（鉛フリー） | シールドシェル |
| 銅合金 | トップ＆サイドEMIグラウンディングタブ付きニッケルめっき | ピンテール長 |
| 3.20 mm |
1.6mm～2.4mm PCB厚さに最適化 パッケージング 工業用トレイ |
フルトレイあたり50個 D.統合バイカラーLED仕様 パラメータ |
| グリーンLED |
代表値 条件 |
ピーク波長 568 nm |
| 585 nm |
代表値 光度 |
8～12 mcd 8～12 mcd |
| @ IF = 20 mA（代表値） | 視野角 | 100° |
| 半角 | 最大電力消費（Pd） | 100 mW MAX |
| 100 mW MAX | 150 mA MAX | 最大DC順方向電流 |
| 150 mA MAX | 150 mA MAX | 連続 |
| 最大逆電圧（Vr） | 5.0 V MAX | 5.0 V MAX |
| — | PCBフットプリントと機械的寸法 | JXF0-5011NLは、コンパクトなフットプリントを持つライトアングルスルーホール構造を採用しています。 |
| 重要な機械的値は以下の通りです。 | 機械的パラメータ | 仕様 |
| 16.80mm | 全長 | 25.53mm | PCB上の高さ |
| 13.50mm | 信号ピンサイズ | 0.45 × 0.35mm | LEDピンサイズ |
| 0.50 × 0.50mm | 16.80mm | 16.80mm | 推奨PCBレイアウト |
| メーカー図面を参照 | THR / ピンインペースト | THR / ピンインペースト | 機械的および環境設計 |
| JXF0-5011NLは産業用イーサネット機器向けに設計されており、-40℃から+85℃で動作します。 | また、このシリーズは堅牢なラッチアップ機械構造を採用し、スルーホールリフロー処理をサポートしています。 | また、このシリーズは堅牢なラッチアップ機械構造を採用し、スルーホールリフロー処理をサポートしています。 | ニッケルめっき銅合金シールド |
| JXF0-5011NLはRoHS準拠です。 | 熱可塑性樹脂ハウジング、UL94 V-0以上 | 熱可塑性樹脂ハウジング、UL94 V-0以上 | リン青銅コンタクト |
| 30μインチ金コンタクトめっき | 100μインチ最小マットスズはんだテールめっき | 100μインチ最小マットスズはんだテールめっき | ニッケルめっき銅合金シールド |
J-STD-002はんだ付け性準拠
J-STD-020レベル1
| J-STD-075 R7、260℃最大スルーウェーブはんだ条件 | JXF0-5011NL THR RJ45パルスジャックの一般的な用途 |
|---|---|
| 1. 5G高速イーサネット機器 | 産業用コントローラー |
| 5Gネットワークゲートウェイ | 高速イーサネット機器 |
| ネットワークインターフェース機器 | 組み込みイーサネットシステム |
| 高速ネットワーク端末 | 2.産業用イーサネット |
| 産業用イーサネットスイッチ | 産業用イーサネットゲートウェイ |
| PLC通信機器 | 産業用コントローラー |
| 産業用ネットワーク機器 | 産業用通信端末 |
| 3.エッジコンピューティングおよび産業用IoT | エッジコンピューティングゲートウェイ |
4.コンパクトネットワーク機器
ネットワークアプライアンス
