プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: JXF0-5012NL
支払及び船積みの言葉
最小注文数量: 40pcs
価格: $1.7
パッケージの詳細: トレイ
受渡し時間: 在庫あり 1～2週間以内に発送
支払条件: L/C、D/A、T/T、D/P
供給の能力: 5kk/月
部品番号: |
JXF0-5012NL |
製品ファミリ: |
パルスジャック JXF0 |
ポート構成: |
1×1、シングルポート |
データレート: |
5GBASE-T |
LED構成: |
緑-黄 / 緑-黄 |
PoE 構成: |
4ペアPoE |
POE電流: |
最大900mA |
PoE パワー評価: |
90 w |
EMIチョーク: |
3W、PHY側 |
エミフィンガー: |
トップ＆サイド |
取り付け: |
穴を通して |
組み立て: |
スルーホールリフロー対応 |
部品番号: |
JXF0-5012NL |
製品ファミリ: |
パルスジャック JXF0 |
ポート構成: |
1×1、シングルポート |
データレート: |
5GBASE-T |
LED構成: |
緑-黄 / 緑-黄 |
PoE 構成: |
4ペアPoE |
POE電流: |
最大900mA |
PoE パワー評価: |
90 w |
EMIチョーク: |
3W、PHY側 |
エミフィンガー: |
トップ＆サイド |
取り付け: |
穴を通して |
組み立て: |
スルーホールリフロー対応 |
JXF0-5012NLコネクタとは何ですか？また、その主要な仕様は何ですか？

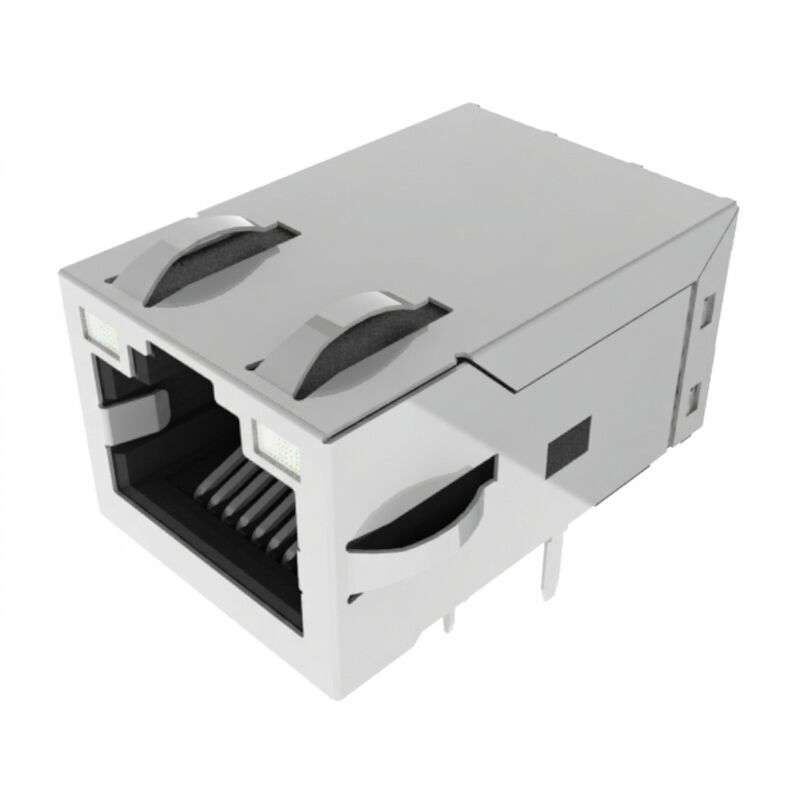

JXF0-5012NLは、堅牢な産業用統合RJ45コネクタ（ICM/MagJack）です。 5GBase-T （5Gbps）の高速イーサネットに対応しており、 90W 4ペアPoE++ （900mA @ 57VDC、IEEE 802.3bt準拠）の電力を供給します。主な仕様には、産業用動作温度範囲 -40℃～+85℃、 2250 VDC の絶縁耐圧（トランス側）、デュアルグリーン/イエローのバイカラーLED、および ピンインペースト/スルーホールリフロー（THR） 対応フットプリント（トップ＆サイドEMIスプリングフィンガー付き）が含まれます。
JXF0-5012NLは、帯域幅要求の高い高電力組み込みアプリケーション向けに特別に設計された、産業グレードのシングルポートギガビットパルスジャック統合コネクタモジュール（ICM）です。IEEE 802.3仕様に基づき5GBase-Tイーサネット速度を完全にサポートし、このコネクタは内部マグネティクス、3線式PHY側コモンモードチョーク、および最大90W（4ペアで連続900mA @ 57VDC）をIEEE 802.3bt Type 4 PoE++デバイスに供給可能な直接高電力終端を内蔵しています。
過酷な環境での堅牢な展開のために設計されたJXF0-5012NLは、 -40℃～+85℃ の温度範囲で動作します。特殊なハウジングとピン構造により、 スルーホールリフロー（THR / ピンインペースト） 処理が可能になり、手動での二次はんだ付け作業を排除することでPCBアセンブリコストを削減しつつ、 MSL 1 の保管寿命と高い機械的保持力を実現します。
| パラメータ | 仕様 | 規格 / 条件 |
| 動作温度 | -40℃～+85℃ | 定格電流および帯域幅全体 |
| 保管温度 | -40℃～+85℃ | 未実装 / 梱包内 |
| 絶縁耐圧 | 2250 VDC / 60秒 | 一次側対二次側（トランスのみ） |
| 難燃性等級 | UL 94V-0 またはそれ以上 | 熱可塑性樹脂ハウジング |
| 吸湿性レベル（MSL） | MSL 1（無制限の保管寿命） | IPC / JEDEC J-STD-020 |
| 安全規格 | UL 62368-1（ファイルE216117） | 情報/オーディオ・ビデオ技術規格 |
| 測定項目 | 周波数範囲 | 値（限界値） |
| データレート | ベースバンドイーサネット | 5GBase-T（IEEE 802.3） |
| オープン回路インダクタンス（OCL） | 100 kHz, 0.1 mA | 180 μH 以上（データシートでは180mHと記載） |
| 挿入損失（最大） | 1.0 MHz ～ 125 / 250 MHz | -1.0 dB / -1.5 dB |
| リターンロス（最小） |
1 MHz ～ 40 MHz 40 MHz ～ 100 MHz 100 MHz ～ 250 MHz |
-24 dB -19 dB -14 dB（計算式：-20+[12.5×log10(f/40MHz)]） |
| クロストーク（標準） |
10 MHz ～ 125 MHz 125 MHz ～ 250 MHz |
-30 dB -20 dB |
| コモンモード除去比（最小） |
10 MHz ～ 125 MHz 125 MHz ～ 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMIチョークトポロジー | 内部マグネティクス | 3線式（3W）、PHY側 |
| パラメータ | 仕様 | 注記 |
| PoEクラスサポート | IEEE 802.3bt Type 4（PoE++） | 4ペア電源アーキテクチャ |
| 最大電流 | 連続900 mA | 2ペアあたり（ループ合計1.8A） |
| 連続電力定格 | 90 W @ 57 VDC | 連続デューティ定格 |
| PoE専用ピン | ピン15、16、17、18 | 内部低電圧PHYパスから絶縁 |
| 部品 | 材質 | めっき / 仕上げ |
| コンタクト端子 | リン青銅 | 30μインチ（0.76μm）金めっき（ニッケル30μインチ最小下地） |
| はんだテール | リン青銅 | 100μインチ最小 100% マットスズ |
| シールドシェル | 銅合金 | ニッケルめっき（トップ＆サイドグラウンドフィンガー付き） |
| 推奨PCB仕上げ | FR4 | HASL（ENIG、OSPと互換性あり） |
JXF0-5012NLは、18個の機能ピンと2個の機械的グラウンド保持ポストを統合しています。
ピン1～10（信号＆センタータップ）：
ピン11～14（バイカラーLED）：
ピン15～18（PoE電源注入入力）：
はい。JXF0-5012NLは、900mAおよび90W定格の4ペアPoEバージョンです。 メーカーはこの構成を 900mA - 90W 4ペア と記載しています。
| PoEパラメータ | JXF0-5012NL |
|---|---|
| PoEサポート | はい |
| ペア構成 | 4ペア |
| 最大電流 | 900 mA |
| 定格電力 | 90 W |
| EMIチョーク | 3線式、PHY側 |
90W定格は、標準の非PoEおよび低電力PoE RJ45インターフェースとの重要な違いです。
JXF0-5012NLは、PoE対応RJ45統合コネクタであり、完全なPoE電源変換モジュールではありません。
完全なPoE設計には、適切な以下のものが必要です：
したがって、このコンポーネントを使用するすべてのシステムが自動的に90Wを給電デバイスに供給できるという意味で、コネクタの90W定格を解釈すべきではありません。
A：はい。内部マグネティクスとトランス比（1:1）は、1Gbps、2.5Gbps、および5Gbpsの範囲でIEEE 802.3仕様を満たしています。自動ネゴシエーションされ、低速データレートでもシームレスに動作します。
A：純粋な非PoEコネクタ（例：JXF0-5010NL）では、ケーブル側のRJ45ピンとすべてのPCB側ピンの間に2250VDCの絶縁が存在します。JXF0-5012NLでは、PoE注入用の専用高電力ラインがセンタータップに直接接続されています（ピン15～18）。したがって、高電圧ガルバニックブレークダウン保護は、PoE注入DCパスを介するのではなく、トランス信号コイル全体で厳密に維持されます。
A：ペアあたり900mAを流すと、大きなコモンモードDCフラックスが発生します。PHY側に3線式コモンモードチョークを配置することで、重いDC PoE電流をチョーク巻線に直接流すことなくコモンモードノイズを抑制し、コアの飽和と信号劣化を防ぎます。
A：緑色LEDは568nm、黄色LEDは585nmでピークとなります。最大連続DC順方向電流は150mA、最大電力損失は100mW、最大逆破壊電圧（Vr）は5.0Vです。標準的な光輝度は20mAで8～12mcdです。
A：はい。J-STD-075定格R7およびJ-STD-002によれば、プラスチックの反りやコンタクトの劣化なしに、最大260℃の予熱温度での標準的なウェーブはんだ付けに対応しています。
