プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

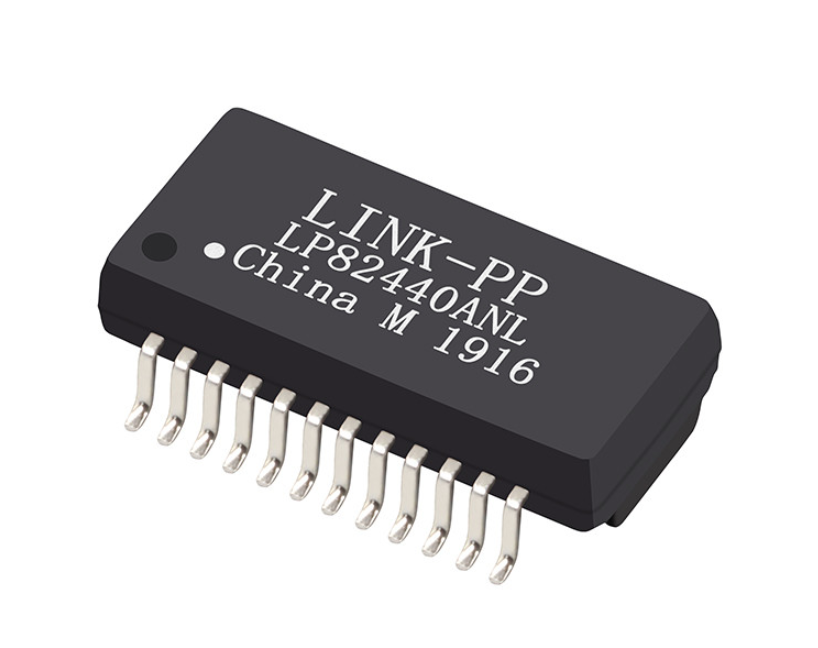

モデル番号: LP82440ANL
文書: LP82440ANL.pdf
支払及び船積みの言葉
最小注文数量: 50個
価格: $ 0.34
パッケージの詳細: リール
受渡し時間: 3日以内に株式船で
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 5kk/月
部品番号: |
LP82440ANL |
オークル・CL: |
350 μH min |
DCR: |
1.2Ω最大 |
こんにちは鍋: |
1500 VRMS |
データレート: |
1000Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
PoE |
取付タイプ: |
smt |
ターン比: |
1:1 |
動作温度範囲: |
-40℃～+85℃ |
部品番号: |
LP82440ANL |
オークル・CL: |
350 μH min |
DCR: |
1.2Ω最大 |
こんにちは鍋: |
1500 VRMS |
データレート: |
1000Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
PoE |
取付タイプ: |
smt |
ターン比: |
1:1 |
動作温度範囲: |
-40℃～+85℃ |
| パッケージサイズ | 15.1 mm (長さ) × 7.1 mm (本体幅) × 10.0 mm (全幅) | 1000 BASE-T (ギガビットイーサネット) |
|---|---|---|
| IEEE 802.3 ギガビットトランシーバーに完全準拠 | コンポーネントの高さ | 最大 4.0 mm (超薄型) |
| バックプレーン、薄型 PCIe daughter card、ブレードシステムに最適 | PoE 互換性 | PoE / PoE+ 対応 |
| ライン側センタータップ (MCT1～MCT4) は DC 電源抽出専用 | 動作温度 | -40°C ～ +85°C (真の産業用) |
| 換気なしの密閉型産業用エンクロージャーでの動作を保証 | 巻数比 | 1CT : 1CT ±5% |
| 1CT : 1CT (±5%) | 電圧モードおよび電流モード PHY のための対称マッチングインダクタンス (OCL) | 350 µH 以上 |
| (100 kHz, 100 mV, 8 mA DC) | ライン DC 電流の不均衡下でのコア飽和を防止挿入損失 | -1.0 dB 以下 (1 ～ 100 MHz) |
| -1.0 dB 以下 | 漏れインダクタンス | 最大 0.5 μH |
| ギガビットパルスエッジの高周波リンギングとジッターを最小化 | 一次 & 二次 | 最大 1.2 Ω |
| 1.2 Ω 以下 | 1 ～ 30 MHz | 最小 1500 Vrms |
| 国際的な安全およびサージ絶縁規格に準拠 | 連続産業用 | 回路図 |
| パッケージサイズ | 巻数比 | 100 kHz, 100 mV |
|---|---|---|
| 1CT : 1CT (±5%) | DC 抵抗 (DCR) | 100 kHz, 100 mV, 8 mA DC バイアス |
| 350 µH 以上 | 挿入損失 | 1 ～ 100 MHz |
| -1.0 dB 以下 | 絶縁耐圧 (高圧試験) | 100 kHz, 100 mV |
| 0.5 μH 以下 | DC 抵抗 (DCR) | 一次 & 二次 |
| 1.2 Ω 以下 | リターンロス (100 Ω 負荷) | 1 ～ 30 MHz |
| -8.0 dB 以上 | リターンロス (100 Ω 負荷) | 30 ～ 60 MHz |
| -8.0 dB 以上 | リターンロス (100 Ω 負荷) | 60 ～ 80 MHz |
| -8.0 dB 以上 | リターンロス (100 Ω 負荷) | 80 ～ 100 MHz |
| -8.0 dB 以上 | クロストーク (近端) | 1 ～ 100 MHz |
| -30.0 dB 以上 | 絶縁耐圧 (高圧試験) | 60 秒 (PHY 側からライン側) |
| -30.0 dB 以上 | 絶縁耐圧 (高圧試験) | 60 秒 (PHY 側からライン側) |
| 1500 Vrms 以上 | 動作温度範囲 | 連続産業用 |
| -40°C ～ +85°C | ピン割り当てと回路図アーキテクチャ | PHY / トランシーバー側 ライン / RJ45 側 (PoE 対応) ピン 2 (TD1+) ───┐ 1CT:1CT ┌─── コモンモード ─── ピン 23 (MX1+) ) ( チョーク ピン 3 (TD1-) ───┴─────────┴─────────────────── ピン 22 (MX1-) ピン 1 (TCT1) ─── センタータップ ピン 24 (MCT1) ─── PoE タップ 1 ピン 5 (TD2+) ───┐ 1CT:1CT ┌─── コモンモード ─── ピン 20 (MX2+) ) ( チョーク ピン 6 (TD2-) ───┴─────────┴─────────────────── ピン 19 (MX2-) ピン 4 (TCT2) ─── センタータップ ピン 21 (MCT2) ─── PoE タップ 2 ピン 8 (TD3+) ───┐ 1CT:1CT ┌─── コモンモード ─── ピン 17 (MX3+) ) ( チョーク ピン 9 (TD3-) ───┴─────────┴─────────────────── ピン 16 (MX3-) ピン 7 (TCT3) ─── センタータップ ピン 18 (MCT3) ─── PoE タップ 3 ピン 11 (TD4+) ───┐ 1CT:1CT ┌─── コモンモード ─── ピン 14 (MX4+) ) ( チョーク ピン 12 (TD4-) ───┴─────────┴─────────────────── ピン 13 (MX4-) ピン 10 (TCT4) ─── センタータップ ピン 15 (MCT4) ─── PoE タップ 4 |
パラメータ| パッケージサイズ | 15.1 mm (長さ) × 7.1 mm (本体幅) × 10.0 mm (全幅) |
|---|---|
| 全高 | 最大 4.0 mm |
| ピンピッチ | 1.0 mm |
| ピッチ | リード幅0.40 mm |
| 推奨 PCB ランドパターン | パッド幅: |
| 0.60 mm | ; パッド長: 1.35 mm; 全体的な列間隔: 10.7 mmIR リフロー – 予熱ゾーン150°C ～ 200°C |
| (60～180 秒) | IR リフロー – 液相温度 (TL)217°C |
| (60～150 秒) | IR リフロー – ピーク温度 (TP)250°C (+0/−5°C) |
| ; 保持時間 最大 5 秒 | 最大リフローサイクル数最大 2 回 |
| テープ & リール包装 | キャリア幅: |
| 24 mm | ; 13インチリールあたり 800 個カートン包装4,800 個 / 6 リール |
| よくある質問 | Q1: LP82440ANL は Power over Ethernet (PoE) 回路に使用できますか？ |
回答: 最大 4.0 mm の低プロファイル高さと産業用グレードの温度定格 (-40°C ～ +85°C) により、スタックされた回路カード間の垂直クリアランスが厳しく制限されている高密度通信バックプレーンアーキテクチャ (CompactPCI、VPX、ATCA など) に特に準拠しています。
回答: LP82440ANL は、Pulse HX5008NL の 100% のフォーム、フィット、および機能のドロップイン交換品です。どちらも同一の 24 ピン SMD レイアウト、1CT:1CT 巻数比、8 mA DC バイアスでの 350 µH 最小 OCL、-1.0 dB 挿入損失、および産業用温度範囲を共有しており、PCB レイアウトの改訂は不要です。
