プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJD0713BENL
文書: LPJD0713BENL.pdf
支払及び船積みの言葉
最小注文数量: 無料サンプルのサポート
価格: $0.35-$0.7
パッケージの詳細: テープ&リール
受渡し時間: 3～5日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 5kk/月
部品番号: |
LPJD0713BENL |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
部品番号: |
LPJD0713BENL |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |

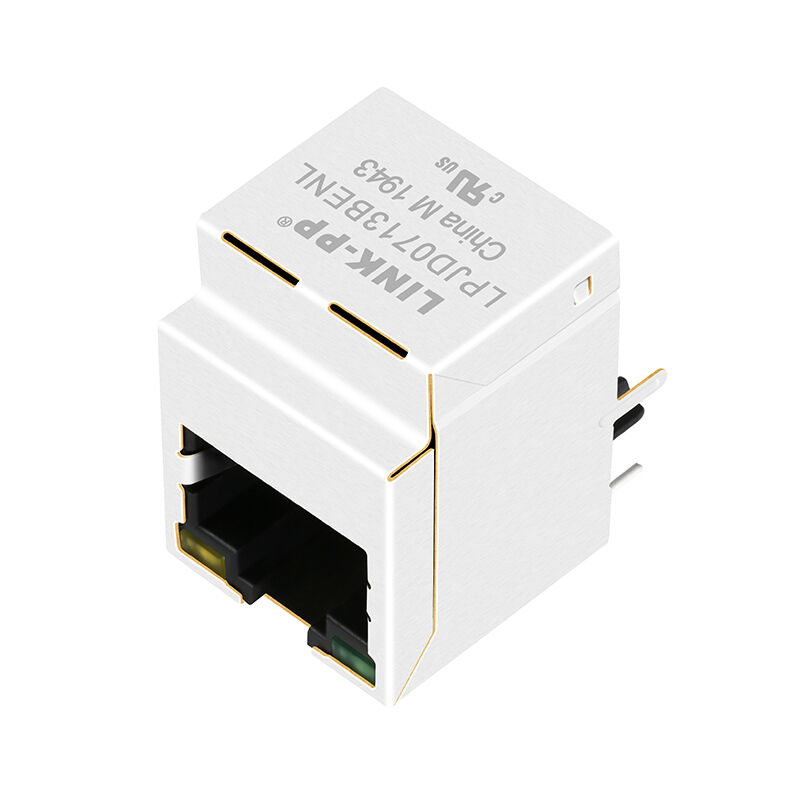

のリンクPP LPJD0713BENLは、産業グレードのシングル ポート (1x1) 垂直 (トップ エントリ / 180 ° ストレート) ギガビット イーサネット (1000BASE-T) RJ45 統合コネクタ モジュール (ICM / Magjack) です。トップアクセスケーブル嵌合が必要な、スペースに制約のあるキャリアボード、ブレードサーバー、テスト機器、DINレール産業用PC向けに特別に設計されており、1CT:1CT磁気絶縁トランス、一次側フィルタリングコンデンサ、内部ボブスミス終端ネットワーク、金属EMIシールド、およびデュアルステータスLEDをコンパクトなスルーホールプロファイルに統合しています。
| パラメータ | 仕様 | エンジニアリング上の利点 |
|---|---|---|
| コネクタの向き | 縦型/トップエントリー(180°ストレート) | PCB エッジスペースを節約します。トップパネルケーブルの直接挿入が可能 |
| イーサネット速度 | 1000BASE-T (ギガビットイーサネット) | IEEE 802.3 による全二重ギガビット準拠 |
| 巻数比 | 1CT : 1CT ±5% | 主要なギガビット PHY と互換性のある対称 1:1 比率 |
| 開回路インダクタンス (OCL) | 最小350μH (@ 100 kHz、0.1 V、8 mA DCバイアス) | 直流不平衡電流によるコアの飽和を防止 |
| 誘電体絶縁 (ハイポット) | 最小1500Vrms (PHY 側からライン側へ) | システムとケーブル間の高電圧過渡保護 |
| 一次側フィルタリング | 4×0.01μFデカップリングコンデンサ内蔵 | 統合されたACグランドパス。外付けディスクリートコンデンサの数を減らす |
| ケーブル側の終端 | 統合型ボブ・スミス (4× 75 Ω + 1000 pF / 2 kV) | コモンモードケーブルの外部シールドへの反射を直接減衰します。 |
| 左LED | 単色: 緑 (565 nm) | 専用リンク/接続ステータスインジケーター (ピン 13+/14-) |
| 右LED | 単色: イエロー (585 nm) | 専用アクティビティ/データ転送インジケーター (ピン 11+/12-) |
| 機械的高さ | 全高22.0±0.35mm | 垂直モジュラー基板対パネル嵌合用の標準化されたプロファイル |
| パラメータ | 試験条件 | 仕様限界 |
|---|---|---|
| 巻数比 | 100kHz、0.1V | 1CT : 1CT ±5% |
| 開回路インダクタンス (OCL) | 100kHz、0.1V、8mA DCバイアス | 最小350μH |
| 挿入損失 | 1～100MHz | -1.2dB最大 |
| リターンロス（100Ω負荷） | 1～30MHz | -16.0dB以上 |
| リターンロス（100Ω負荷） | 30～60MHz | -12.0dB以上 |
| リターンロス（100Ω負荷） | 60～80MHz | -10.0dB以上 |
| リターンロス（100Ω負荷） | 80～100MHz | -8.0dB以上 |
| クロストーク (近端) | 1～100MHz | -30.0dB以上 |
| コモンモード除去 (CMR) | 1～100MHz | -30.0dB以上 |
| 絶縁電圧（ハイポット） | 60 秒 (PHY 側からライン側) | 最小1500Vrms |
| 動作温度範囲 | 連続的なアンビエント | 0℃～+70℃ |
LPJD0713BENL は、統合された磁気結合、内部一次デカップリング、および高電圧ライン側 ESD/コモンモード リターン パスを備えた 4 つのフル ギガビット差動ペアをマッピングします。
PHY 側 (PCB 接続) ライン側 (RJ45 コネクタ) TD0+ (ピン 1) ───┐ ┌─── 0.01uF ─── VCC (ピン 9) ) 1CT ( 1CT TD0- (ピン 2) ──┴───────┴─── 75 Ω ────┐ │ TD1+ (ピン 3) ──┐ ┌─── 0.01uF ──┤ ) 1CT ( 1CT │ TD1- (ピン 6) ──┴──────┴──── 75 Ω ────┼──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (ピン 4) ───┐ ┌─── 0.01uF ──┤──── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (ピン 5) ───┴───────┴─── 75 Ω ─────┤ │ TD3+ (ピン 7) ───┐ ┌─── 0.01uF ──┘ ) 1CT ( 1CT │ TD3- (ピン 8) ──┴────────┴──── 75 Ω ────┘ │ SHIELD ────┴── 1000 pF / 2 kV 高電圧コンデンサ
| ピン番号 | ピン名 | 方向 | 信号の種類/機能 | RJ45 嵌合コンタクト |
| P1 | TD0+ | 入力/出力 | 差動ペア 0 正 | J1 (MX0+) |
| P2 | TD0- | 入力/出力 | 差動ペア 0 マイナス | J2(MX0-) |
| P3 | TD1+ | 入力/出力 | 差動ペア 1 正 | J3 (MX1+) |
| P6 | TD1- | 入力/出力 | 差動ペア 1 マイナス | J6(MX1-) |
| P4 | TD2+ | 入力/出力 | 差動ペア 2 正 | J4 (MX2+) |
| P5 | TD2- | 入力/出力 | 差動ペア 2 マイナス | J5(MX2-) |
| P7 | TD3+ | 入力/出力 | 差動ペア 3 正 | J7 (MX3+) |
| P8 | TD3- | 入力/出力 | 差動ペア 3 マイナス | J8(MX3-) |
| P9 | VCC | パワー/バイアス | 一次センタータップバスカップリング (4× 0.01 µF) | PHY電源への内部バス |
| P10 | GND | 地面 | 一次デカップリング基準グランド | システムデジタルアース |
