SM13072APEL AEC-Q200 10/100 Base-T LAN トランス ディスクリート LAN 磁気

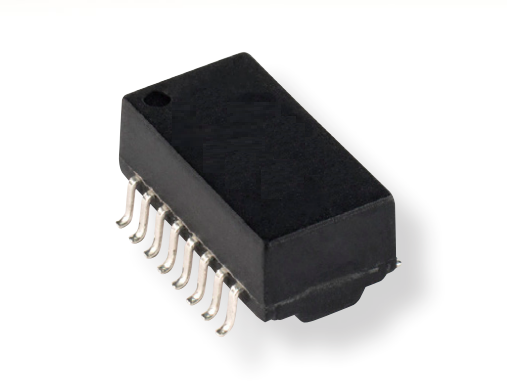

SM13072APEL は、過酷な自動車および産業環境向けに特別に設計された、信頼性の高い表面実装 (16 ピン SOIC) ディスクリート 10/100 Base-T イーサネット パルス トランス モジュールです。完全にポッティングされた構造、自動コイル巻線、およびケーブル側に統合されたコモンモードチョークで構築されており、最大 +125 °C までの連続動作、堅牢な差動ノイズ耐性 (DCMRR: -35 dB)、および 1500 Vrms / 2250 Vdc のデュアル誘電絶縁を実現します。

SM13072APEL コア仕様の概要

SM13072APELの電気的特性

以下のすべての電気仕様は、次の場所で指定されています。25℃特に明記されていない限り。

公開されている Bourns データシートには、350 µH OCL、0.5 µH 最大漏れインダクタンス、35 pF 最大巻線容量、-1.1 dB 最大挿入損失、1500 Vrms 絶縁など、同じコア電気特性が記載されています。

350 µH OCL が重要な理由

の開回路インダクタンス (OCL)は、10/100 イーサネット トランスの重要な選択パラメータです。 SM13072APEL は、100 kHz、0.1 V、8 mA DC バイアスで最小 350 µH を指定します。

代替の 10/100 LAN トランスを比較するエンジニアは、テスト条件なしでインダクタンス値を比較するのではなく、同じ測定条件で OCL を評価する必要があります。

シグナル・インテグリティのための低リーク・インダクタンス

SM13072APEL は最大値を指定します0.5μH漏れインダクタンス送信チャネルと受信チャネルの両方に適用されます。漏れインダクタンスが低いため、トランスの意図した高周波結合特性を維持できます。

指定された巻線容量も次のように制限されます。最大35pFこれは、高周波信号の動作とトランスの互換性を評価するときに関連します。

SM13072APEL LAN 磁気データシート

電気回路図とピン構成

SM13072APEL は、2 つの対称 1:1 チャネル (送信 TX および受信 RX) を統合します。コモンモードチョーク (CMC) は、ケーブル側(ピン 14/16 および 9/11) により、コモンモード電磁ノイズが PCB グランド システムに入る前に減衰されます。

ピン割り当て表

自動車用途においてディスクリート磁気が一体型マグジャックよりも優れているのはなぜですか?

統合型 RJ45 Magjack は民生用オフィス機器で人気がありますが、SM13072APEL ディスクリート磁気は、自動車および過酷な産業用プラットフォームに推奨されるアーキテクチャです次の 3 つの重要な要因によるものです。

極限の熱能力 (-40 °C ～ +125 °C):
市販の Magjack には、内部プラスチック ハウジング、LED インサート、および +70 °C または +85 °C までしか定格のないポッティングされていないボビンが含まれています。 SM13072APEL は、特殊な自動車グレードのポッティング エポキシと高キュリー温度のフェライト コアを使用し、高温のエンジン ベイでも安定したインダクタンスを保証します。

高密度自動巻線：
自動巻線では、単位長さあたりのワイヤペアの撚りが増加します。この正確な巻線制御により、巻数比の精度 (±2%) が保証され、漏れインダクタンスが業界トップクラスの ≤0.5 にまで下がります。 μHシャープなパルスエッジ遷移と最小限のジッターを保証します。

ESDおよびサージ抑制のための柔軟なレイアウト:
ディスクリートトランスを使用すると、エンジニアは高エネルギー ESD 保護ダイオード (低容量 TVS アレイなど) を外部 RJ45 コネクタとトランスの間に直接配置し、クランプ電流を PHY から分離できます。

機械的寸法、はんだフットプリント、およびプロセス情報

パッケージ寸法 (16 ピン SOIC)

• 体長:12.80 ± 0.25 mm (0.504 ± 0.010 インチ)
• 身幅:6.90 ± 0.25 mm (0.272 ± 0.010 インチ)
• 全体の幅 (リード間):9.50 ± 0.25 mm (0.374 ± 0.010 インチ)
• パッケージの高さ:5.65 ± 0.25 mm (0.222 ± 0.010 インチ)
• リードピッチ:1.27 ± 0.05 mm (0.050 ± 0.002 インチ)
• リード幅:0.46 ± 0.05 mm (0.018 ± 0.002 インチ)
• 行間の中心スパン:8.89 ± 0.25 mm (0.350 ± 0.010 インチ)

推奨される PCB ランディング パターン

• パッド幅:0.76 mm (0.030 インチ)
• パッドピッチ:1.27 mm (0.050 インチ)
• パッド行スパン:7.10 mm (0.280 インチ) の内側スパンから 10.50 mm (0.413 インチ) の外側スパン
• 推奨パッド長さ:1.70mm

PCB フットプリント設計ノート

SM13072APEL のフットプリントを設計またはレビューするときは、推奨される PCB ランディング パターンに従う必要があります。特に、エンジニアは、PCB をリリースする前に、1.27 mm のリード ピッチ、8.89 mm の列間の中心スパン、および推奨される 0.76 mm のパッド幅を検証する必要があります。メーカーの推奨レイアウトでは、内側スパンと外側スパンのパッド列寸法がそれぞれ 7.10 mm と 10.50 mm と指定されています。

テープ＆リール仕様

• キャリアテープ幅:24.00 ± 0.30 mm (0.945 ± 0.012 インチ)
• ポケットキャビティピッチ:16.00 mm (0.630 インチ)
• リール直径:330.0 ± 2.0 mm (13.0 インチ)
• リールの総厚さ:30.5 mm (1.201 インチ)
• 標準パッケージ数量 (SPQ):600個/リール
