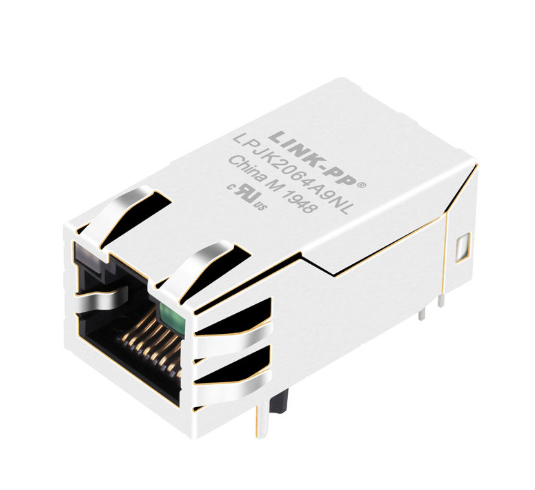

LPJK2064A9NL 1000BASE-T RJ45 コネクタ (LED および PoE サポート付き)

 LINK-PP LPJK2064A9NL は、Power over Ethernet (PoE) を必要とする高密度ネットワーキングアプリケーション向けに設計された、産業用グレードのシングルポート (1x1) ギガビット (1000BASE-T) RJ45 統合コネクタモジュール (ICM / Magjack) です。統合された 1CT:1CT アイソレーショントランス、コモンモードフィルタリング、Bob Smith 75Ω 終端、マルチコンタクト EMI スプリングフィンガー、デュアル統合 LED を特徴とし、コンパクトなフットプリントで堅牢な信号整合性と 1500 Vrms のアイソレーションを提供します。

• 🔘 [ 公式データシートをダウンロード (LPJK2064A9NL.pdf) ]
• 🔘 [ 即時見積もりをリクエスト (RFQ) ]
• 🔘 [ 無料エンジニアリングサンプルを注文 (24～48時間以内に発送) ]
• 🔘 [ CADシンボルと3D STEPモデルをダウンロード ]

主要技術スナップショット

電気仕様

以下の電気仕様は、LPJK2064A9NL について 25°C で提供されます。

これらの仕様は、コネクタをギガビットイーサネット PCB 設計用に評価する際に特に重要です。なぜなら、これらは単なる機械的な RJ45 ジャックとしてではなく、統合された磁気インターフェイスを評価するために必要な電気的性能基準を提供するからです。

1000BASE-T RJ45 コネクタ データシート - 機械および PCB レイアウト:

LPJK2064A9NL PoE RJ45 コネクタの主な特徴:

LPJK2064A9NL は、イーサネットアプリケーション向けの統合マグネティクス、EMI スプリングフィンガー、LED インジケータ、および PoE サポートを備えた 1x1 1000BASE-T RJ45 コネクタです。

• 1000BASE-T ギガビットイーサネット インターフェイス
• 統合イーサネットマグネティクス
• 1x1 シングルポート RJ45 設定
• シールド用 EMI スプリングフィンガー統合 LED インジケータ
• 左
• グリーン/イエロー バイカラー LED右
• グリーン LEDPoE アプリケーション向けに設計
• 350 μH 最小 OCL1500 Vrms 絶縁
• PHY 側とライン側の間
• 0°C ～ +70°C 動作温度右アングル
• スルーホール実装
• PBT + 30% ガラス繊維ハウジングUL94-V0
• ハウジング材質
• C5210R-EH リン青銅コンタクト金メッキコンタクトエリア、
• ≥6 μin
• EMI スプリングフィンガー付き SUS 304-1/2H ステンレス鋼シールドRoHS 準拠
• UL 認証、
• ファイル番号 E484635
• IEEE 802.3 要件に従って設計
• 内部回路図とピン割り当てLPJK2064A9NL は、完全な 1000BASE-T フルデュプレックス動作のための整合された 4 チャネル差動インターフェイス、統合された Bob Smith パッシブ終端、および専用の Power over Ethernet センタータップパスを備えています。回路図アーキテクチャのハイライト

PHY 側接続 (ピン 1～12):

チャネル 1: MD1+ (ピン 11), MDCT1 (ピン 12), MD1- (ピン 10)

チャネル 2: MD2+ (ピン 4), MDCT2 (ピン 6), MD2- (ピン 5)

チャネル 3: MD3+ (ピン 3), MDCT3 (ピン 1), MD3- (ピン 2)

• チャネル 4: MD4+ (ピン 8), MDCT4 (ピン 7), MD4- (ピン 9)
• PoE DC 注入ピン (ピン 13～16):
•  VC+
• (ピン 13, ピン 15) および VC−

(ピン 14, ピン 16) は、ケーブル側トランスのセンタータップを介して直接電力を供給し、350 mA の連続バランス電流に対応します。統合コモンモード & 過渡保護:  ケーブル側終端: 内蔵  4×75 Ω

絶縁抵抗器と

• 4×22 nF コンデンサの直列接続。高電圧デカップリング: 高電圧 1000 pF/2 kV1000 pF/2 kV コンデンサを外部金属シールドグランド (SHIELD) に直接シャント接続。
• PoE アプリケーションサポートLPJK2064A9NL は PoE アプリケーション向けに設計

されており、最大連続バランス DC ライン電流は以下のように規定されています。

350 mA @ 57 VDC規定されたライン側電流能力は、意図された PoE アーキテクチャ用にコネクタを評価する際に考慮する必要があります。また、本製品は PHY 側とライン側の間で 1500 Vrms の絶縁

を提供しており、これは絶縁されたイーサネットインターフェイスにとって重要な電気的特性です。

完全な PoE 実装のためには、システム設計者は RJ45 磁気インターフェイスを PoE PSE/PD 回路、PHY、保護コンポーネント、PCB レイアウト、熱条件、および適用される IEEE 802.3 要件と合わせて評価する必要があります。重要: 350 mA / 57 VDC の仕様は、それ自体では保証された PoE 電源クラス定格として解釈されるべきではありません。適用される PoE 電源レベルは、完全な製品仕様とシステム実装から判断する必要があります。

LED 付き RJ45 コネクタのアプリケーション

SOHO & ブロードバンドネットワーキング: ADSL/VDSL モデム、Wi-Fi 6/7 アクセスポイント、GPON ONU。

組み込み & コンピューティング

• : マザーボード上の LAN (LOM)、産業用 PC (IPC)、シングルボードコンピュータ (SBC)。エンタープライズスイッチング & ルーティング
• : 16/24/48 ポートマネージドネットワークスイッチ、コアネットワークハブ、ルーター。PoE 給電デバイス (PD) & PSE
• : IP 監視カメラ、VoIP 端末、IoT ゲートウェイ、スマート照明コントローラー。ハードウェアエンジニアのレイアウト & EMC チェックリスト
• 1. シャーシグランドとデジタルグランド:デジタル回路グランド (DGND) をコネクタの外部金属シールドピンに直接接続しないでください。LPJK2064A9NL には、内部 1000 pF/2 kV コンデンサが組み込まれており、センタータップからシャーシシールドへの高周波ノイズを安全に結合しながら、低周波 DC 絶縁を維持します。

2. 差動ペアルーティング:

すべての 4 つのペア (MD1±から MD4±) が 100 Ω の差動インピーダンス制御ペアとしてルーティングされていることを確認してください。ペア内の長さ整合性を ±5 mil 以内に保ち、ビアを介したレイヤー遷移を最小限に抑えてください。
3. PoE 電流トレース:

ピン 13、14、15、および 16 からオンボードの PoE コントローラーまたは PD ブリッジに伸びるトレースは、熱上昇なしに連続 350 mA DC 電流を処理できる十分なトレース幅 (1 オンス銅の場合、最小 25～30 mil) でサイズ設定する必要があります。
4. パネル接地:

125 MHz のイーサネット基本周波数での RF リークを防ぐために、周囲の EMI スプリングフィンガーがベアメタルフロントパネルベゼルに対して一貫した 360 度スプリング接触を維持していることを確認してください。
よくある質問

Q1: LPJK2064A9NL と非 PoE ギガビット RJ45 コネクタの主な違いは何ですか？
回答: LPJK2064A9NL は、最大 350 mA の連続電流を 57 VDC で供給できる絶縁されたセンタータップ DC 出力ライン (ピン 13～16) を内蔵しています。標準の非 PoE Magjack は、これらのセンタータップを Bob Smith 終端抵抗に内部接続しているだけですが、これは直流電流を流すことができず、PoE 電圧にさらされると焼損します。

 Q2: ピン 19 とピン 20 のバイカラー LED はどのように制御しますか？

回答: ピン 19 とピン 20 は、逆並列デュアルダイオードペアに接続されています。グリーンを点灯させるには、ピン 20 を HIGH (1.8 V～2.6 V

1.8 V～2.6 V

) に、ピン 19 を LOW に駆動します。イエローを点灯させるには、ピン 19 を HIGH に、ピン 20 を LOW に駆動して駆動状態を反転させます。両方の GPIO ラインが同じ論理状態に保持されている場合、LED は点灯しません。

Q3: LPJK2064A9NL は、電圧モードと電流モードの両方のイーサネット PHY で使用できますか？回答: はい。LPJK2064A9NL は、すべての 4 つのチャネルトランスで対称な 1CT:1CT 巻数比を使用しています。電圧モード PHY (センタータップがデカップリングコンデンサを介してグランドに終端される) および電流モード PHY (センタータップが PHY 電圧、例えば +3.3 V または +2.5 V に接続される) とシームレスにインターフェイスします。Q4: LPJK2064A9NL は PoE+ (IEEE 802.3at) または PoE++ (IEEE 802.3bt) をサポートしていますか？

回答: いいえ。LPJK2064A9NL は、最大 350 mA の連続バランスライン電流を 57 VDC で定格しており、これは IEEE 802.3af (PoE Type 1、最大 15.4 W) に準拠しています。より高出力の PoE+ (600 mA、30 W) または PoE++ アプリケーションについては、LINK-PP のアップグレードされた 600 mA/1000 mA マグネティックシリーズについてお問い合わせください。
