LPJE160HENL タブダウン RJ45 モジュール式ジャック グリーン/イエローLED,産業用品

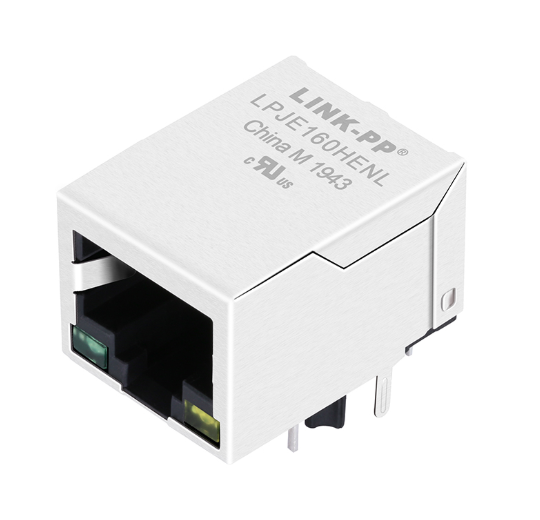

LINK-PP LPJE160HENLは、統合されたマグネティクス（非マグジャック/直接パススルー）なしで設計された、堅牢なシングルポート（1x1）8P8CシールドRJ45モジュラージャックです。省スペースのタブダウン（ラッチダウン）オリエンテーションで設計され、統合された緑と黄色のLEDステータスインジケーターを備え、コンパクトな奥行きプロファイルはわずか21.30 mmで、標準のマグジャックコネクタよりも30%以上短くなっています。

-40℃から+85℃の拡張工業用温度範囲で信頼性の高い動作を実現するLPJE160HENLは、1000V ACの絶縁耐電圧、耐久性のある50μインチの金フラッシュコンタクトメッキ、およびUL 94V-0難燃性熱可塑性ハウジング（UL認証：ファイルE484635）を備えています。外部ディスクリートトランスフォーマーのトポロジー、高電圧医療/産業用絶縁、またはRS-485、RS-232、CANバス、DMX-512、Modbusなどの非イーサネットシリアルバスインターフェイスを必要とするハードウェア設計に最適な相互接続選択肢です。

[エンジニアリングアクションハブ]

• 📥 [公式エンジニアリング図面LP09102425をダウンロード (LPJE160HENL.pdf)]
• 📐 [3D STEPモデルとECADフットプリントをダウンロード (Altium / KiCad / OrCAD)]
• 🎁 [無料エンジニアリング評価サンプルをリクエスト]
• 📊 [直接メーカー価格見積もりをリクエスト (RFQ)]

技術仕様とパラメトリックデータ

1. 一般および機械的仕様

2. 電気仕様（@ 25℃）

3. 統合LED光学および電気仕様

逆極性レイアウトエラーを防ぐため、内部LED回路と光学パラメータを以下に定義します。

左LED（緑） 右LED（黄）
 PIN 9 (+) PIN 11 (+)
 ┌─▲─┐ ┌─▲─┐
 │ │ │ │
 └───┘ └───┘
 PIN 10 (-) PIN 12 (-)

4. 環境およびはんだ付けプロファイル

• 動作温度範囲：-40℃～+85℃（真の工業用拡張グレード）
• 保管温度範囲：-40℃～+85℃
• ウェーブ/リフローはんだ付け熱限界：250℃チップ温度、最大5秒

LPJE160HENL RJ45モジュラージャックデータシート - 機械的

非磁性RJ45を選択する理由

マグジャックが標準的なPCネットワーキングを支配している一方で、非磁性LPJE160HENLは、産業用および非イーサネットアプリケーション全体で重要なアーキテクチャ上の課題を解決します。

1. 非イーサネットシリアルプロトコル（RS-485 / CAN / DMX-512） 統合トランスフォーマーはDC/低周波をブロックします。LPJE160HENLは、DC/シリアルデータの完全なパススルーを可能にします。
2. 2高絶縁医療/ディスクリートマグネティクス PCB上の特殊な4kV～6kV強化絶縁ディスクリートトランスフォーマーとペアリングできます。
3. コンパクトな21.30 mm奥行き（スペース制約のあるエンクロージャー） 標準的なマグジャック（奥行き32 mm以上）よりも10 mm以上短く、フロントパネルからバックプレーンまでのフットプリントを大幅に削減します。

機械的寸法と推奨PCBレイアウト

推奨PCBレイアウト寸法（上面図）

 15.80 mm [幅]
 ┌─────────────────────────────┐
 │ [フロント嵌合キャビティ] │
 │ │
 │ （2-Ø3.25）位置決めペグ │ 間隔：12.93 mm
 │ （2-Ø1.70）シールドタブ │ 間隔：15.50 mm
 │ │
 │ ピン9-12（LED） │ ピッチ：2.54 mm
 │ ピン1-8（信号コンタクト） │ オフセット1.27 mm / 行ピッチ2.54 mm
 └─────────────────────────────┘
 21.30 mm [奥行き]

• 全体外形寸法：幅15.80 mm × 高さ13.70 mm（PCB上） × 奥行き21.30 mm。
• 位置決めペグ直径：機械的なねじれ防止安定化のために、中心間距離12.93 mmで配置された2×Ø3.25 mmの穴。
• シールドグラウンドポスト間隔：剛性パネルグラウンドボンディングのために、中心間距離15.50 mmで配置された2×Ø1.70 mmの穴。
• 信号コンタクト間隔：千鳥配置の2列（列ピッチ1.27 mm、行ピッチ2.54 mm）の8×Ø0.90 mmの穴。

パッケージング、ソーシング、マスターカートンロジスティクス

LPJE160HENLは、自動ピックアンドプレース挿入および標準化された組み立てライン用に設計されたカスタム成形、静電気放電（ESD）安全トレイで提供されます。

• 一次パッケージ（トレイ）：成形トレイあたり50個。
• スタック構成：垂直スタックあたり20トレイ（1,000個）。
• マスターカートンパッケージング：2スタック = 40トレイ = マスターカートンあたり2,000個。
• マスターカートン寸法：525 mm × 300 mm × 235 mm。
• 標準工場リードタイム：2～4週間（動的なOEM予測のためにバッファ在庫を維持）。
• 出荷書類：適合証明書（CoC）、RoHS準拠声明、梱包リスト、および完全なロットトレーサビリティ。

よくある質問

Q1：LPJE160HENLとRJ45マグジャックの機能的な違いは何ですか？

A：LPJE160HENLには、内部の磁気トランスフォーマーやチョークコイルは含まれていません。直接的な物理的パススルーコネクタです。この部品で標準的な10/100/1000BASE-Tイーサネットポートを設計する場合、PCB上にディスクリート磁気トランスフォーマーを配置する必要があります。逆に、RJ45経由でRS-485、CANバス、またはプロプライエタリDCシステムを設計する場合、DC信号の誘導性短絡を防ぐために非磁性設計が必須です。

Q2：統合LEDの正確なピン極性は？

A：エンジニアリング図面によると：

• 左LED（緑）：ピン9はアノード（+）、ピン10はカソード（-）。
• 右LED（黄）：ピン11はアノード（+）、ピン12はカソード（-）。

Q3：「タブダウン」オリエンテーションの機械的な意味は何ですか？

A：「タブダウン」（またはラッチダウン）とは、RJ45ケーブルプラグのリリースラッチがPCB表面に向かって下向きに配置されていることを意味します。この設計は、RJ45ポートのすぐ上に取り付けられたアッパーシャーシリップ、ドーターボード、またはディスプレイベゼルとの機械的な干渉を防ぎます。

Q4：LPJE160HENLは過酷な産業環境向けに定格されていますか？

A：はい。定格が0℃～+70℃のみの標準的な商用モジュラージャックとは異なり、LPJE160HENLは-40℃～+85℃の動作温度に対して完全に定格されており、高耐久性のコンタクト定格750嵌合サイクルを備え、UL 94V-0難燃性認証（ファイルE484635）を取得しています。
