プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: ISO,SGS,Reach,UL,RoHS
モデル番号: WA8704-ALD
支払及び船積みの言葉
最小注文数量: 10個
価格: $1.03
パッケージの詳細: テープ&リール
受渡し時間: 500個在庫あり、本日発送可能です。
支払条件: L/C、D/A、D/P、T/T
供給の能力: 5kk/月
部分Numbe: |
WA8704-ALD |
製品タイプ: |
PoE信号パストランス |
イーサネット速度: |
ギガビット (10/100/1000 Base-T) |
ポー標準: |
IEEE 802.3bt (PoE++) |
パワーハンドリング: |
150 W |
電流定格: |
1.5A（センタータップあたり） |
絶縁電圧: |
1500 VRMS |
取り付けスタイル: |
表面実装 (SMD) / 24 パッド |
動作温度: |
-40℃～+85℃ |
包装: |
テープ&リール |
部分Numbe: |
WA8704-ALD |
製品タイプ: |
PoE信号パストランス |
イーサネット速度: |
ギガビット (10/100/1000 Base-T) |
ポー標準: |
IEEE 802.3bt (PoE++) |
パワーハンドリング: |
150 W |
電流定格: |
1.5A（センタータップあたり） |
絶縁電圧: |
1500 VRMS |
取り付けスタイル: |
表面実装 (SMD) / 24 パッド |
動作温度: |
-40℃～+85℃ |
包装: |
テープ&リール |
WA8704-ALDをPCBレイアウトに統合するハードウェアエンジニアのために:

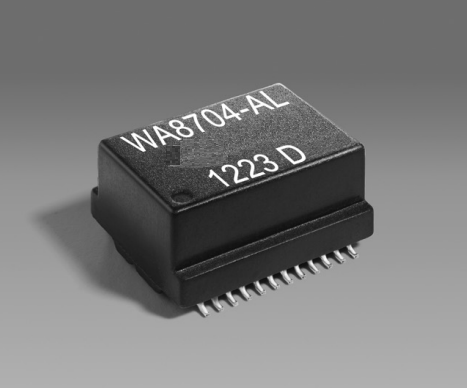

WA8704-ALDは,高性能PoE (Ethernet上のパワー) シグナルパストランスフォーマーです. IEEE 802の厳格な要求を満たし,超えることを特別に設計されています.3bt 高電力 PoE 標準,この表面マウント (SMD) トランスフォーマーは,次世代のギガビットイーサネット (Gbit) アプリケーションのために設計されています.
巨大な150Wの4ペア信号経路を 1.5Aの各センタータップで処理できる WA8704-ALDは,信号の完整性を損なうことなく前例のない電源供給を提供します.これはギガビットイーサネットのリターン損失要件を大幅に超えています産業用作業温度範囲は40°Cから+85°Cで 1500 Vrmsの断固性があります.このトランスフォーマーは高電力PoEスイッチを設計するエンジニアにとって 究極の選択です5Gの小型セルと PoEのスマート照明ネットワーク
最も厳しいPoE++アプリケーションのために設計されたWA8704-ALDは150Wの4ペア電源アーキテクチャをサポートします.5 特殊な熱効率の有するケーブル側中央のタップあたりDC電流 (環境ベースラインから25°Cの温度上昇をわずか15°Cにしか引き起こす).
このトランスフォーマーは 高級フェライトコアに細心の注意を払って 標準的なギガビットイーサネット回帰損失を 超えるようにクロスストークを最小化し,コンモンモード拒絶の差を最大化する.
B2Bハードウェアでは安全性と耐久性が最重要である.WA8704-ALDは1500 Vrmsの巻き込みから巻き込みへの隔離 (1分間) を提供する.さらに,MSL 1 (湿度感度レベル) の評価を誇っています, つまり,床寿命は無限 (<30°C / 85% RH) で,リフロー溶接の前に焼く必要はありません.
| パラメータ | 仕様 |
| 部品番号 (MPN) | WA8704-ALD |
| 標準的な準拠性 | IEEE 802.3bt (ハイパワーPOE) |
| データレート互換性 | ギガビットイーサネット (1000Base-T) |
| パワーハンドリング | 150 W (4対の信号経路) |
| 現在の格付け | 1.5 A 各中央タップ |
| 隔離電圧 (ハイポット) | 1500 Vrms (1分,巻きから巻きまで) |
| 構成要素 | 材料 / 寸法 |
| 基本材料 | フェライト |
| 解雇 | RoHS準拠 鉛銀銅 鉛 ニッケル リンゴ ブロンズ |
| マウントスタイル | 表面マウント (SMD),24パッドの足跡 |
| 寸法 (L x W x H) | 16.50mm × 18.60mm × 10.16mm (最大) |
| 体重 | 3.6g |
| パラメータ | 仕様 |
| 動作温度 | 40°Cから+85°C |
| 貯蔵温度 | 構成要素: 40°Cから +85°C テープ&ロール: |
| 湿度感度 (MSL) | レベル1 (<30°C/85%RHの床での無制限寿命) |
| 溶接熱耐性 | 最大3回 +260°Cで再流し (サイクルの最大40秒) |
| PCB洗浄 | MIL-STD-202 メソッド215+水洗いにより試験 |
WA8704-ALDは,IEEE 802.3bt準拠を必要とする電源供給設備 (PSE) と電源装置 (PD) の必需的受動部品である.
A: WA8704-ALDは,150Wの4ペア信号経路を処理するために設計されており,各センタータップに最大1.5AのDC電流があり,IEEE 802.3bt PoE++アプリケーションに完全に適しています.
A: はい,ギガビットイーサネット (Gbit) 向けに特別に設計され,優れた信号完整性を保証するために標準のリターン損失要件を超えています.
A: トランスフォーマーには,1分間に1500Vrmsの強固な隔離電圧があります (巻きから巻きまで).
A: いや,湿度感度レベル (MSL) は1で,標準条件 (<30°C/85%RH) で床寿命が無限で,再流溶接前に前焼きを必要としない.
A: 最大寸法は16.50mm (長さ) x 18.60mm (幅) x 10.16mm (高さ) です. 24パッドの表面マウント (SMD) 足跡を使用します.
