プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: ISO,SGS,Reach,UL,RoHS
モデル番号: KRJ-CB4.2YGZNL
支払及び船積みの言葉
最小注文数量: 10個
価格: Negotiable & Discount $0.12
パッケージの詳細: T＆R
受渡し時間: 3日以内に株式船で
支払条件: D/A、D/P、T/T、L/C
供給の能力: 5kk/月
MPN: |
KRJ-CB4.2YGZNL |
統合磁気: |
非磁性 |
ポートの数: |
1x1 (シングルポート) |
取り付けスタイル: |
DIP(スルーホール/THT) |
ラッチオリエンテーション: |
タブアップ |
シールド: |
シールド |
LED構成: |
黄色/緑 |
接点のメッキ: |
設定可能 (G/F ～ 50µ") |
動作温度: |
0℃～+85℃ / -40℃～+85℃ |
標準: |
IEEE 802.3の指定 |
MPN: |
KRJ-CB4.2YGZNL |
統合磁気: |
非磁性 |
ポートの数: |
1x1 (シングルポート) |
取り付けスタイル: |
DIP(スルーホール/THT) |
ラッチオリエンテーション: |
タブアップ |
シールド: |
シールド |
LED構成: |
黄色/緑 |
接点のメッキ: |
設定可能 (G/F ～ 50µ") |
動作温度: |
0℃～+85℃ / -40℃～+85℃ |
標準: |
IEEE 802.3の指定 |

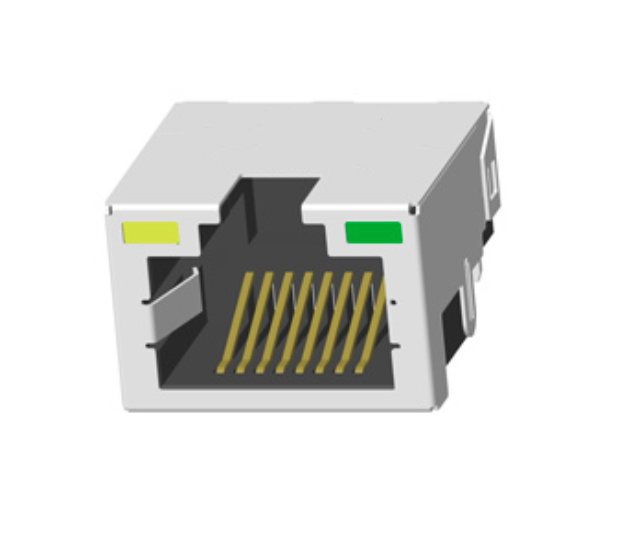

KRJ-CB4.2YGZNLは,標準ローカルエリアネットワーク (LAN) とデータ通信インターフェイスのために設計された,非常に信頼性の高い,単ポート (1x1) RJ45 モジュール式ジャックです.このコネクタはタブアップロック方向と伝統的なDIP (Through-Hole) монтажスタイルを特徴としています.
重要なことは,これは非磁気RJ45コネクタです (内部トランスフォーマーなし),イーサネット磁石がPHYチップに組み込まれているか,PCBにシークレットに配置されているハードウェアアーキテクチャの理想的な選択です.頑丈なEMI金属シールドに囲まれ 統合された黄色と緑のLEDで装備されているKRJ-CB4.2YGZNLは,PCB設計者に費用対効果の高い,スペースを節約する,ネットワークハードウェアのための高度にカスタマイズ可能な物理インターフェース.
標準的なコンネクタとは異なり,KRJ-CB4.2YGZNLは高度に柔軟なコンタクトペアリングエリアプラチングオプションを提供しています.購入者は,コストに敏感な消費者デバイスのゴールドフラッシュ (G/F) からのゴールド厚さを指定することができます.高バイブレーション,高交配サイクル産業用環境では,50μ"ゴールドまで
このファラデーケージ設計は,効果的に電磁気干渉 (EMI) を吸収し,地面に,クリーン信号の整合性を確保し,最終製品が厳格なFCC/CEEMC認証を通過するのを助けます.
DGKYDは,KRJ-CB4.2YGZNLを発送前に200%の電気性能試験 (厳格なオープン/ショートサーキット試験を含む) にかけることで最大限の信頼性を保証する.IEEE 802 に完全に準拠しています.3 メカニカル規格を完全に遵守し,RoHSとREACHに準拠しています.
標準的な商業用温度 (0°C~85°C) と工業用広温度 (-40°C~85°C) の両方で利用できますこのRJ45ジャックは,オフィスルーターから屋外IoTゲートウェイまで,あらゆるものに展開できます..
| 特徴 | 仕様 |
| 部品番号 (MPN) | KRJ-CB4.2YGZNL |
| コネクタタイプ | 標準RJ45モジュール式ジャック (CB4.2シリーズ) |
| ポート設定 | 1x1 (単一ポート) |
| 内部磁気 | 無/無 (非磁気) |
| マウントスタイル | DIP/透孔技術 (THT) |
| 鍵の向き | タブアップ |
| 準拠性 | IEEE 802 について3RoHS,REACH |
| パラメータ | 価値 |
| シールド | はい (EMI接地タブを備えた金属シールド) |
| LED インジケーター | 黄色 (回路によって左か右) /緑 |
| コンタクトプレートオプション | G/F,0.8μ",1μ",1.5μ",3μ",6μ",15μ",30μ",50μ" |
| 電気試験 | 200% オープン/ショートテスト合格 |
| パラメータ | 価値 |
| 動作温度 | 0°C ~ +85°C (標準) または -40°C ~ +85°C (工業用) |
| 貯蔵温度 | -40°C ~ +85°C |
| 推奨 溶接 | 波溶接 (標準) /リフロー溶接 (オプション/カスタム) |
内部磁性がないため,KRJ-CB4.2YGZNLは高度な汎用性があり,通常は外部隔離変圧器または内蔵磁性のある近代PHYと組み合わせられます.理想的な用途には:
KRJ-CB4.2YGZNLを統合するPCB設計者:
A: いや,これは磁性でないRJ45コネクタです.電気を隔離するために,PCBの磁気トランスフォーマーを使わなければなりません.
A: この文脈では,DIP (Dual In-line Package) はスルーホール技術 (THT) を指します.コンネクタのピンは,PCBを通って穴に挿入され,反対側で波溶接するように設計されています.
A: はい,工業用作業温度範囲 -40°C から +85°C とより厚いゴールドプレート (50μ "まで) と注文できます.
A: 接続器には,ネットワークリンクの状態とデータ活動を示す標準的な黄色と緑のLEDが組み込まれています.
A: 標準版は波溶接に最適化されています.しかし,リフロー溶接に対応する高温プラスチック版は,要求に応じてオプションとして利用できます.
