プロダクト細部
起源の場所: 広東省、恵州市
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: LPJD0011DNL
文書: LPJD0011DNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/60K
価格: $0.58
パッケージの詳細: 50 個/トレイ、1000 個/カートン
受渡し時間: 3日以内に出荷する
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 5kk/月
MPN: |
LPJD0011DNL |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
それなし |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
MPN: |
LPJD0011DNL |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
それなし |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |

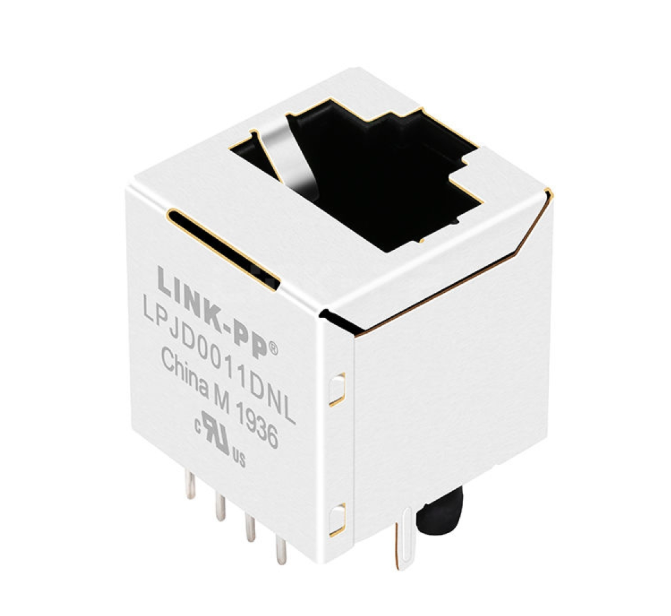

LINK-PP LPJD0011DNLは、10/100Base-Tファストイーサネットアプリケーション向けに設計された、非常に信頼性の高い垂直（180°トップエントリー）RJ45マグジャックです。アイソレーションマグネティクスとコモンモードチョークを垂直ハウジングに直接統合することで、このコネクタはPCBフットプリントを最小限に抑え、タイトまたはスタックされたエンクロージャー設計でのケーブル配線を最適化します。0°Cから70°Cの商用温度範囲で動作するLPJD0011DNLは、IEEE 802.3規格に完全に準拠しています。EMIを抑制するための堅牢なボブスミス終端回路を備えており、LEDフリーであるため、SOHOモデム、スイッチ、およびLANオンマザーボード（LOM）アプリケーション向けのコスト効率が高く省スペースなソリューションです。
LPJD0011DNL垂直RJ45マグジャックの技術仕様
| 仕様 | メーカー/ブランド |
| LINK-PP | 部品番号（MPN） |
| LPJD0011DNL | 製品タイプ |
| マグネティクス付き垂直RJ45コネクタ（マグジャック） | ネットワーク速度 |
| 10/100 Base-T（ファストイーサネット） | 取り付け角度/スタイル |
| 180°垂直（トップエントリー）/スルーホール（THT） | ポートとコンタクト |
| 1x1ポート/ 8P8C | LEDオプション |
| LEDなし | 寸法（幅x長さx高さ） |
| 16.00 mm x 16.70 mm x 16.90 mm | 動作温度 |
| 0°C～+70°C | 2. 電気的および磁気的特性（@ 25°C） |
| 値 | 巻数比（TX / RX） |
| 1CT : 1CT / 1CT : 1CT | インダクタンス（OCL） |
| 350 μH最小（@ 100KHz、0.1V、8mA DCバイアス） | HiPot（絶縁電圧） |
| 1500 Vrms | 挿入損失 |
| -1.0 dB最大（0.3～100MHz） | リターンロス（最小） |
| -18dB（1～30MHz） | -16dB（40MHz） | -12dB（50MHz） | -10dB（60MHz） | クロストークおよびCMR（最小） |
| -30dB @ 100MHz（クロストーク） | -20dB @ 100MHz（CMR） | LPJD0011DNL垂直RJ45コネクタデータシート - 機械/回路図 |
2. 高度なEMI抑制（ボブスミス終端）
3. 高信頼性製造
SOHO機器:
ADSL/VDSLモデム、ホームルーター。ネットワーク:
ファストイーサネットハブおよびスイッチ。コンピューティング:
LANオンマザーボード（LOM）および組み込みPCボード。よくある質問
Q: このRJ45コネクタはPoEをサポートしていますか？
Q: 動作温度範囲は？
Q: 内蔵LEDはありますか？
Q: 推奨されるソルダリングプロファイルは？
