プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH
モデル番号: LPJG0801ABNL
文書: LPJG0801ABNL.pdf
支払及び船積みの言葉
最小注文数量: 10個
価格: $0.09-$0.85
パッケージの詳細: T＆R
受渡し時間: 3日以内に株式船で
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 5kk/月
部品番号: |
LPJG0801ABNL |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
部品番号: |
LPJG0801ABNL |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
LPJG0801ABNL、ギガビット RJ45 磁気ジャック、1000Base-T RJ45 コネクタ、LINK-PP RJ45、イーサネット マグジャック、1x1 ポート RJ45 スルーホール、シールドされた RJ45 EMI タブ。

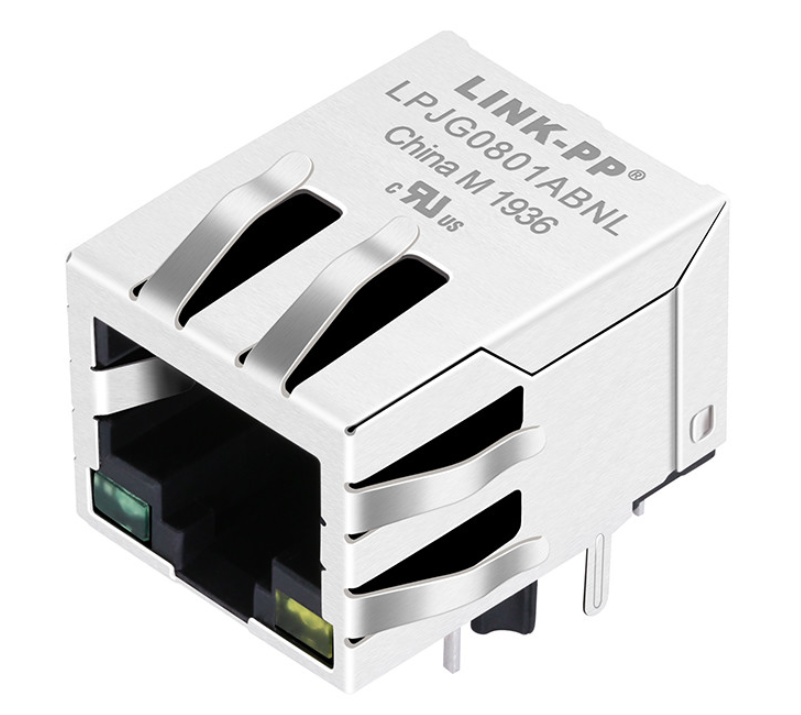

LPJG0801ABNL は、ギガビット イーサネット (10/100/1000 Base-T) アプリケーション向けに特別に設計された統合磁気機能を備えたプレミアム、高性能 1x1 ポート RJ45 メス コネクタです。堅牢なネットワーク ハードウェア向けに設計されたこの 90 度直角 (サイド エントリー) Magjack は、優れた EMI 保護と省スペースの統合を兼ね備えています。
EMIスプリングフィンガを内蔵した堅牢なステンレススチールシールドで構成されており、Bob Smith終端マッチングネットワーク(75Ω抵抗と1000pF/2KV高電圧コンデンサ)が統合されています。 IEEE 802.3 標準、RoHS 指令に完全に準拠し、UL 認証に裏付けられた LPJG0801ABNL は、企業および消費者向けネットワーキング機器向けに信頼性の高い高速データ伝送を保証します。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | LPJG0801ABNL |
| メーカー | リンクPP |
| 製品タイプ | 統合された RJ45 磁気ジャック |
| ポート構成 | 1×1 |
| コネクタの種類 | RJ45 メス (10P8C) |
| イーサネット速度 | 10/100/1000BASE-T |
| 取付タイプ | スルーホール |
| 向き | ライトアングル（90°サイドエントリー） |
| ラッチ位置 | 下 |
| シールド | はい |
| EMIスプリングフィンガー | はい |
| LEDの構成 | 左 緑 / 右 黄色 |
| PoE サポート | 非PoE |
| コア数 | 8 |
| 幅 | 15.94mm |
| 身長 | 13.30 mm (はんだピンおよび取り付けポストを除く) |
| 深さ（長さ） | 21.25mm |
| 規格 | IEEE 802.3 |
| 認証 | UL (E484635)、RoHS |
| パラメータ | 仕様 |
|---|---|
| イーサネット規格 | 1000BASE-T |
| 巻数比 | 1CT:1CT±5% |
| 開回路インダクタンス (OCL) | ≥350 μH @100 kHz、0.1 V、8 mA DC バイアス |
| 絶縁電圧 | 1500 Vrms (PHY からラインまで) |
| 挿入損失 | ≤1.2dB (1～100MHz) |
| リターンロス |
≥16 dB (1 ～ 30 MHz) ≥12 dB (30 ～ 60 MHz) ≥10 dB (60 ～ 80 MHz) ≥8 dB (80 ～ 100 MHz) |
| クロストーク | ≥30 dB (1 ～ 100 MHz) |
| コモンモード除去 (CMR) | ≥30 dB (1 ～ 100 MHz) |
| ボブ・スミスの解雇 | 4 × 75 Ω 抵抗 + 1000 pF / 2 kV コンデンサを内蔵 |
| 動作温度 | 0℃～+70℃ |
| 特徴 | 仕様 |
|---|---|
| ハウジング | PBT + 30% ガラス繊維、UL94V-0 |
| 接点材質 | りん青銅（C5210R-EH）、0.35mm |
| 接点のメッキ | 部分金メッキ、≥6 μin |
| はんだピン | 黄銅(C2680R-H)、0.35mm |
| シールド | SUS304ステンレス 0.20mm |
| EMI保護 | 統合型EMIスプリングフィンガー |
| 推奨はんだ付け方法 | ウェーブはんだ付け、250℃/5秒以内 |
信頼性の高いデータ通信用に設計されたこのギガビット Magjack は、次の用途に最適なコンポーネントです。
LINK-PP は、イーサネット接続と磁気コンポーネントに特化してきました。25年、世界中のネットワーキング、産業オートメーション、電気通信、自動車、医療機器メーカーにサービスを提供しています。
当社の利点は次のとおりです。
当社の製品ポートフォリオには次のものが含まれます。
LPJG0801ABNLは、統合イーサネット磁気を備えたシングルポート ギガビット RJ45 コネクタ、サポート10/100/1000BASE-Tイーサネットアプリケーション。
はい。イーサネット絶縁トランス、コモンモードチョーク、ボブ・スミス終端回路、インピーダンス整合コンポーネント、およびコネクタ内の高電圧コンデンサが統合されています。
いいえ。標準の LPJG0801ABNL は以下のために設計されています。非 PoE ギガビット イーサネットアプリケーション。 PoE サポートが必要な場合、LINK-PP は専用の PoE および PoE+ MagJack ソリューションを提供します。
統合された磁気により、1500 Vrms 絶縁PHY 側とケーブル側の間の絶縁を実現し、IEEE イーサネット絶縁要件を満たします。
コネクタには次のものが含まれます。
これらは、イーサネット PHY に応じて、リンク、アクティビティ、または速度の表示用に構成できます。
統合された EMI スプリング フィンガーは、シャーシの接地を改善し、電磁干渉 (EMI) を低減し、ネットワーク機器が EMC コンプライアンス要件を満たすのに役立ちます。
はい。 LINK-PP は以下のカスタマイズをサポートしています。
