プロダクト細部
起源の場所: 中国広東省
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LPJK7403B98NL
支払及び船積みの言葉
最小注文数量: 10/100/25K
価格: $0.5-$1.1
パッケージの詳細: T＆R
受渡し時間: 3～5日
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 5kk/月
部品番号: |
LPJK7403B98NL |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
-40℃～+85℃ |
部品番号: |
LPJK7403B98NL |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
-40℃～+85℃ |

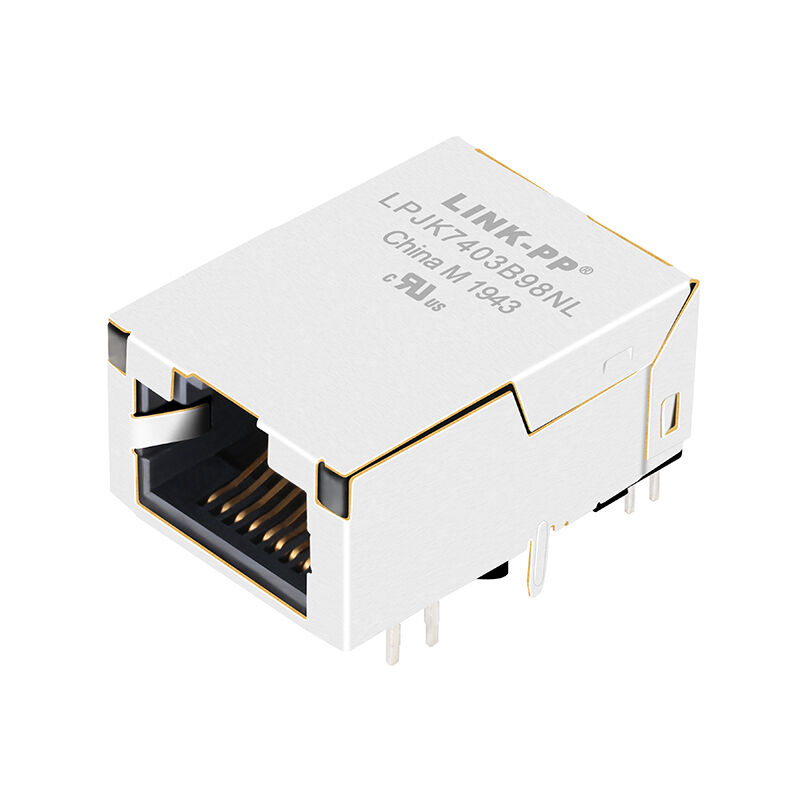

LINK-PP LPJK7403B98NL 一体型磁気を備えた薄型 RJ45 MagJack。 10/100/1000Base-T イーサネット、1500Vrms 絶縁、11.30mm プロファイル、デュアル LED、IEEE 802.3 準拠をサポートします。
LINK-PP LPJK7403B98NL は、スペースに制約のあるプリント基板 (PCB) 向けに設計された、信頼性の高い薄型 10/100/1000 Base-T ギガビット RJ45 Magjack です。 PCB 上の高さがわずか 11.30 mm のこの 8P8C コネクタは、優れた EMI 抑制と信号整合性を実現するタブアップ配向と高度な統合磁気を特徴としています。カスタマイズ可能な LED インジケータ (オレンジ/緑、黄色) を備え、過酷な産業環境 (-40 ～ +85 摂氏) で完璧に動作するように設計された LPJK7403B98NL は、最新の電気通信、産業オートメーション、およびエンタープライズ ネットワーキング機器にとって理想的なネットワーキング インターフェイスです。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | LPJK7403B98NL |
| 製品タイプ | ロープロファイル RJ45 MagJack |
| コネクタインターフェース | 8P8C (RJ45) |
| イーサネット規格 | 10/100/1000Base-T |
| ポート構成 | 1×1 |
| 取付タイプ | スルーホール |
| 向き | 直角(90°) |
| ラッチ位置 | タブアップ |
| PCB上の高さ | 11.30mm |
| 全高 | 11.60mm |
| 幅 | 17.80mm |
| 長さ | 24.20mm |
LPJK7403B98NL は、IEEE 電気仕様を満たしながら、安定したギガビット イーサネット伝送を実現するように設計されています。
| パラメータ | 仕様 |
|---|---|
| 巻数比 | 1CT:1CT (±2%) |
| OCL | 最小 350μH @100kHz、100mVrms、8mA DC バイアス |
| 絶縁電圧 | 1500Vrms |
| CMRR | 最小 30dB (0.5 ～ 100MHz) |
| 動作温度 | -40℃～+85℃ |
| 頻度 | 最大 |
|---|---|
| 0.5～100MHz | -0.8dB |
| 100～125MHz | -1.2dB |
| 頻度 | 最小 |
|---|---|
| 0.5～40MHz | -18dB |
| 50～100MHz | -[12-20LOG(f/80MHz)]dB |
| 頻度 | 最小 |
|---|---|
| 0.5～40MHz | -35dB |
| 40～100MHz | -[33-20LOG(f/50MHz)]dB |
これらの最適化された電気特性により、高速イーサネット ネットワークにおける信頼性の高いデータ伝送、信号反射の低減、優れた EMI 性能が保証されます。
産業用および商業用ネットワーク機器での長期耐久性を考慮して設計されています。
| パラメータ | 仕様 |
|---|---|
| 規格 | IEEE 802.3 |
| ハウジング材質 | 熱可塑性PBT、UL94V-0 |
| 接点材質 | 銅合金 |
| シールド素材 | SUS304-1/2H 0.2mm厚 |
| シールド仕上げ | ニッケルメッキ |
| 接点のメッキ | 金、最小6μインチ |
| ウェーブはんだ温度 | 250℃、5秒 |
高品質の材料により、製品ライフサイクル全体にわたって優れたはんだ付け性、耐食性、機械的耐久性が保証されます。
イーサネット磁気回路を RJ45 コネクタに直接統合すると、工学的にいくつかの利点が得られます。
これらの利点により、LPJK7403B98NL はコンパクトで高性能のイーサネット ハードウェアとして優れた選択肢となります。
LPJK7403B98NL は、国際的な品質および環境基準に準拠しています。
| 認証 | 状態 |
|---|---|
| IEEE 802.3 | 準拠 |
| UL認証 | ファイル番号 E484635 |
| RoHS | 準拠 (2011/65/EU) |
| 可燃性評価 | UL94V-0 |
