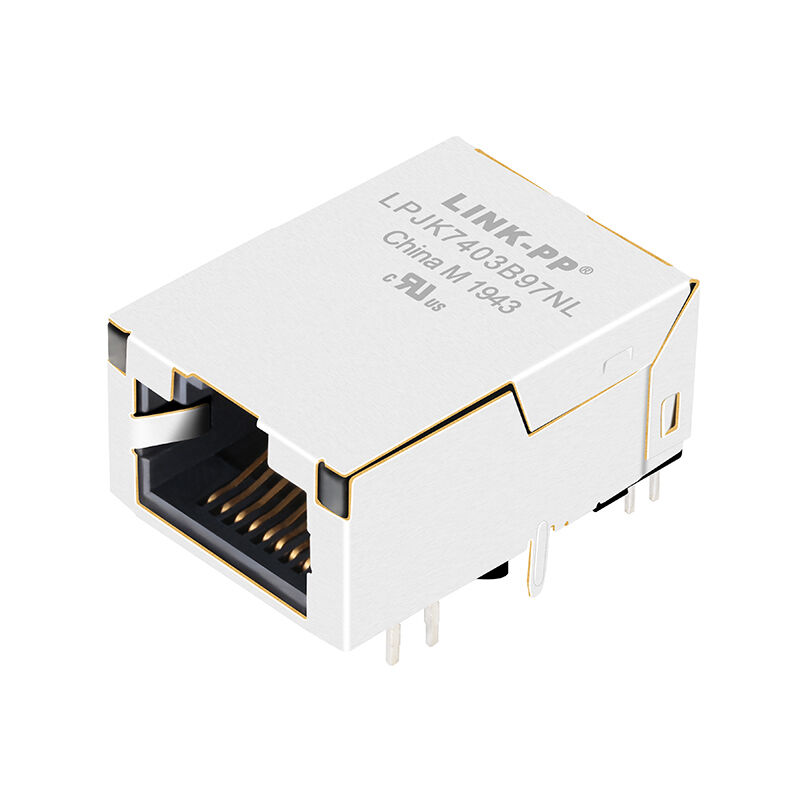

LINK-PP LPJK7403B97NL は、1000Base-TX ネットワーキング アプリケーション向けに設計された、プレミアム グレードのシングル ポート (1x1) ギガビット RJ45 Magjack コネクタです。統合された磁気を特徴とするこの直角スルーホール コネクタは、高速イーサネット環境において優れた信号整合性と EMI 抑制を保証します。 LPJK7403B97NL は、摂氏 -40 ～ +85 の産業用動作温度に耐えるように構築され、カスタマイズ可能な LED インジケータを備えており、ネットワーク ハードウェア、通信、および産業オートメーション設計にとって信頼できる選択肢です。
のLPJK7403B97NL高性能です1×1 ギガビット イーサネット RJ45 MagJackのために設計された1000Base-TX ネットワーキング アプリケーション。統合された磁気、1500Vrms の絶縁、2 色の LED インジケータ、および工業グレードの動作温度を備えています。-40℃～+85℃、このコネクタは、最新のイーサネット機器に信頼性が高く省スペースなソリューションを提供します。
製造元リンクPP、LPJK7403B97NL は以下に準拠します。IEEE 802.3 要件そのため、堅牢な EMI 性能、信号の完全性、および長期的な信頼性を要求するネットワーキング デバイスに適しています。
-ギガビット速度:1000Base-TX イーサネット アプリケーション向けに最適化されています。
-統合された磁気:8mA バイアスの 350uH 最小 OCL により、堅牢なデータ伝送が保証されます。
-極端な温度耐久性:過酷な環境（-40 ～ +85 摂氏）でも信頼性の高い動作。
-高品質のシールド:ニッケルメッキを施したSUS 304-1/2Hシールドにより優れたEMI保護を実現。
-グローバルコンプライアンス:IEEE 802.3 準拠、UL 認定 (E484635)、および RoHS 準拠。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | LPJK7403B97NL |
| メーカー | リンク PP インターナショナル テクノロジー株式会社 |
| コネクタの種類 | RJ45 MagJack (12P8C、イーサネット) |
| スピード | 1000Base-TX (ギガビットイーサネット) |
| ポート数 | 1×1ポート |
| 取付タイプ | スルーホール |
| 向き | 90°直角(サイドエントリー) |
| ラッチの向き | ラッチアップ |
| PoE機能 | 非PoE |
| EMIシールドタブ | それなし |
| 左LED | 黄 / 緑 (ピン 15、16、17) |
| 右LED | 緑 (ピン 13、14) |
| パッケージの長さ | 0.953インチ/24.20mm |
| パッケージ幅 | 0.701インチ/17.80mm |
| パッケージの高さ | 0.445インチ/11.30mm |
| パラメータ | 仕様 |
|---|---|
| 試験条件 | 25℃ |
| 巻数比 (±2%) | 1CT:1CT |
| OCL (開回路インダクタンス) | 最小 350μH @ 100kHz、100mVrms、8mA DC バイアス (0°C ～ 70°C) |
| 挿入損失 (0.5 ～ 100MHz) | -0.8dB最大 |
| 挿入損失 (100 ～ 125MHz) | -1.2dB最大 |
| リターンロス（0.5～40MHz） | -18dB 最小 |
| リターンロス（50～100MHz） | -[12-20LOG(f/80MHz)]dB最小 |
| クロストーク (0.5 ～ 40MHz) | -35dB 最小 |
| クロストーク (40 ～ 100MHz) | -[33-20LOG(f/50MHz)]dB最小 |
| コモンモード除去比 (CMRR) | -30dB 最小 (0.5 ～ 100MHz) |
| 絶縁電圧 | 1500Vrms (PHY 側からライン側) |
| 動作温度 | -40℃～+85℃ |
| パラメータ | 仕様 |
|---|---|
| 規格への準拠 | IEEE 802.3仕様に準拠 |
| ハウジング材質 | 熱可塑性PBT、UL94V-0 |
| 接点材質 | 高級銅合金 |
| シールド材質 | SUS304-1/2H 厚さ0.2mm |
| シールドメッキ | ニッケル |
| 接点のメッキ | 金、接触面積最小6μインチ |
| ウェーブはんだ温度 | 250℃、5秒 |
次のような幅広い高速ネットワーキング アプリケーションをサポートするように設計されています。
LPJK7403B97NL は、統合された RJ45 MagJack コネクタ標準の RJ45 インターフェイスと内蔵 LAN 変圧器コンポーネントを組み合わせたものです。コネクタ ハウジング内に磁石を統合することにより、優れた信号性能と電気絶縁を維持しながら、PCB のスペース要件が削減されます。
個別の Ethernet トランス ソリューションと比較して、統合された磁気を備えた 1000Base-TX RJ45 コネクタボード設計を簡素化し、開発サイクルを短縮し、システム全体の信頼性を向上させます。
