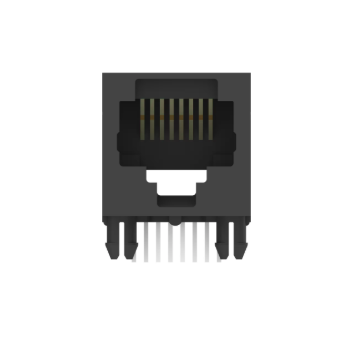

5520426-4 RJ45コネクタを 探検する 単ポートの Cat3 8P8C 直角通口ジャック 金属塗装のリンゴコンタクト UL94V-0ハウジング信頼性の高い信号伝送のために -40°Cから+85°Cの動作温度.
5520426-4 Cat 3 RJ45 ジャックは,信頼性の高い印刷回路板 (PCB) の統合のために設計された,プレミアムグレードの単ポートモジュール式ジャックです.直角,標準プロファイルで設計されています.この8位置, 8コンタクト (8P8C) コンネクタは,0.01 Gb/s (10 Mbps) までのデータ速度をサポートするカテゴリー3 (Cat 3) のパフォーマンスを提供します. 頑丈なガラスで満たされたPBTハウジングと50 μinの金色のコンタクトを備えています.5520426-4は,例外的な耐久性を保証します通信,ネットワーク,および産業用アプリケーションのための信号完全性,およびマッピング信頼性.
| パラメータ | 仕様 |
|---|---|
| 部分番号 | 5520426-4 |
| 接続器の製品タイプ | RJ45 モジュール式ジャック |
| インターフェースタイプ | RJ45 |
| ポート設定 | 単一ポート (1 × 1) |
| ポジション数 | 8 |
| 負荷された位置数 | 8 |
| PCBマウントの方向性 | 右角 |
| コネクタ プロフィール | スタンダード |
| 鍵の向き | スタンダード |
| 性能カテゴリー | カット3 |
| データレート | 0.01 Gb/s (10 Mbps) |
| コンタクト電流 (最大) | 0.2A / 1.5A |
| シールド | 違う |
| 回路の適用 | シグナル |
| 接触基材 | リンゴ 銅 |
| コンタクトペアリングエリアの塗装 | 金 (Au),1.27 μm (50 μin) |
| コントクト・アンダーコーティング | ニッケル |
| PCBの終端領域の塗装 | スチール |
| PCBへの終了方法 | 穴を抜いて 溶接器 |
| 切断ポストと尾の長さ | 3.8mm (0.15インチ) |
| 住宅用材料 | ガラスで満たされたPBT |
| 住宅の色 | ブラック |
| 中央線 (ピッチ) | 1.02mm (0.04インチ) |
| 交尾の場所 | サイドエントリー |
| 接続装置の設置タイプ | ボードマウント / パネルマウント |
| パネルマウント機能 | 持っていない |
| インディケータータイプ | インディケーターがない |
| 接続器の高さ | 16.2mm (0.638インチ) |
| 推奨PCB厚さ | 1.57mm (0.062インチ) |
| 動作温度範囲 | -40°C から +85°C (-40°F から +185°F) |
| UL 炎症性評価 | UL 94V-0 |
| 梱包量 | 152 枚 |
| 梱包方法 | 箱とトレイ / パッケージ |
コネクタは,0.01 Gb/s (10 Mbps)申請と満たすカテゴリー3 (カテゴリー3)性能要件により,10BASE-T イーサネットと音声通信システムに適している.
5520426-4は,この電話番号です遮蔽されていないRJ45ジャックEMIシールドや組み込まれた接地機能は含まれません.
いや,コンネクタはステータスLEDや指示灯が組み込まれていない.
交尾する連絡先は1.27 μm (50 μin) ナイケル底面の上に金塗装耐久性も耐腐蝕性も優れています
推奨されるPCB厚さは1.57mm (0.062インチ)標準FR-4板の構造に対応する.
