モデル番号: LPJK9093AONL
文書: LPJK9093AONL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.5-$2.1
パッケージの詳細: トレイ
受渡し時間: 3日以内に株式船で
支払条件: TT、Net30/60/90日
供給の能力: 50万/月
部品番号: |
LPJK9093AONL |
製品タイプ: |
10GBASE-T RJ45 コネクタ |
互換性のあるブランド: |
脈 |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
10GBASE-T |
PoE: |
PoE++ |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
部品番号: |
LPJK9093AONL |
製品タイプ: |
10GBASE-T RJ45 コネクタ |
互換性のあるブランド: |
脈 |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
10GBASE-T |
PoE: |
PoE++ |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |

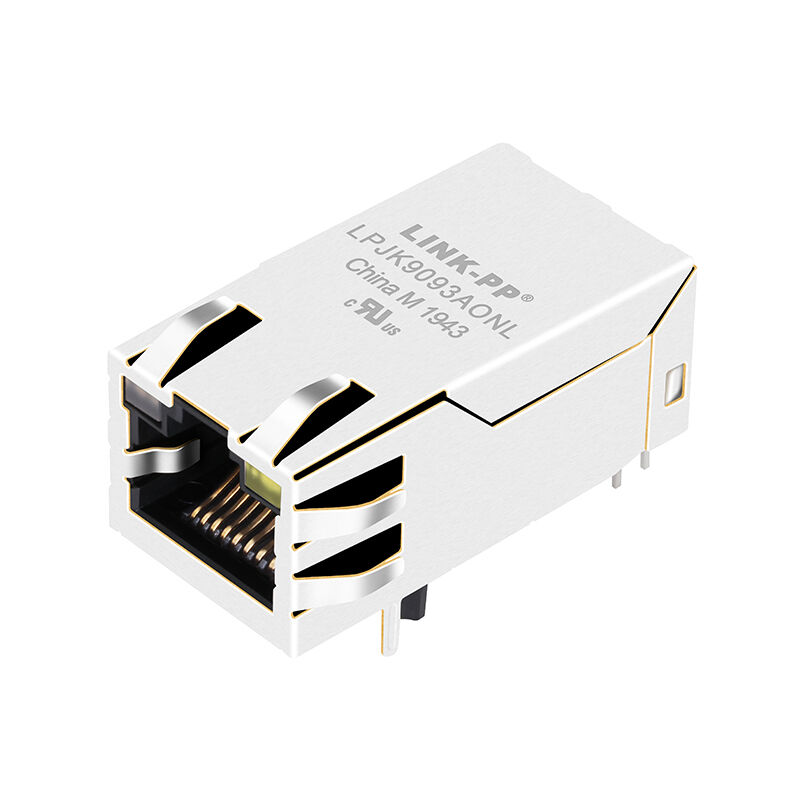

LPJK9093AONL は、統合磁気、1x1 ポート、サイドエントリー スルーホール設計、802.3bt サポート、180µH OCL、および高出力イーサネット アプリケーション向けのオレンジおよび緑/黄色 LED インジケータを備えた 10G Base-T PoE++ RJ45 コネクタです。
| カテゴリ | 仕様 | 詳細 |
|---|---|---|
| 一般的および機械的構成 | メーカー | リンク-PPインターナショナルテクノロジー株式会社 |
| 部品番号 | LPJK9093AONL | |
| コネクタの種類 | 統合された磁気を備えた RJ45 ジャック | |
| ポート数 | 1×1（シングルポート） | |
| ポートあたりのコア数 | 8 | |
| 極数・極数 | 10P8C | |
| イーサネット速度 | 10G Base-T | |
| 取付タイプ | スルーホール (THT) | |
| PCB マウント角度 | サイドエントリー（90°直角） | |
| ラッチの向き | タブを上に移動 | |
| シールド EMI タブ | 付属(タブ付き) | |
| 寸法 (長さ×幅×高さ) | 32.50 mm × 16.60 mm × 13.50 mm (1.280 インチ × 0.654 インチ × 0.531 インチ) | |
| 電気的および磁気的特性 (@25°C) | アプリケーションプロトコル | イーサネット (PoE++) |
| 巻数比 (RX/TX) | 1CT : 1CT (±2%) | |
| インダクタンス(OCL) | 180μH最小@100kHz、0.1Vrms | |
| PoE 定格 | 1.0A MAX @ 57VDC 連続 (IEEE 802.3bt 準拠) | |
| 耐電圧試験 | 1500VRMS | |
| 挿入損失 | -3.0 dB MAX @ 100 kHz; -1.0 dB MAX @ 1~100 MHz; -3.0 dB MAX @ 100~500 MHz |
|
| リターンロス | -22 dB 最小 @ 1~100 MHz; -22 + 18.27 × LOG(f/100) dB @ 100~500 MHz |
|
| クロストーク | -28 dB 最小 @ 1~100 MHz; -19 dB 最小 @ 100~500 MHz |
|
| CDMR | -30 dB 最小 @ 1 ～ 250 MHz; -22 dB 最小 @ 250~500 MHz |
|
| 材質とメッキ | ハウジング材質 | 熱可塑性プラスチック、UL 94V-0 定格 |
| コンタクト・シールド基材 | 銅合金 | |
| シールドメッキ | ニッケル | |
| コンタクト嵌合部のメッキ | 金 6μ" MIN (オプションで 15μ" / 30μ") | |
| LED仕様 | 左 LED (2 色) | オレンジ/グリーン |
| 緑色のLED | ピン 20 (+)、ピン 19 (-)、波長 565 nm | |
| オレンジ色のLED | ピン 20 (-)、ピン 19 (+)、波長 610 nm | |
| 右LED | 黄色 | |
| 黄色のLED | ピン 18 (+)、ピン 17 (-)、波長 585 nm | |
| 順電圧 (VF) | 1.8V～2.6V @ 20mA | |
| 逆漏れ電流 (IR) | VR = 5Vで最大10μA | |
| 環境およびはんだ付けに関するガイドライン | 動作温度範囲 | 0℃～+70℃ |
| ウェーブはんだ付け温度 | 最高265℃、5秒間 | |
| RoHS準拠 | RoHS (2011/65/EC) に準拠 | |
| IEEE規格への準拠 | IEEE 802.3bt (PoE++) | |
| UL認定 | UL ファイル番号 E484635 |
LINK-PP LPJK9093AONL は、最新の高速、高出力ネットワークの極端な要求を満たすように設計された、プレミアムなアクティブ ステータス 10G Base-T RJ45 コネクタです。統合された磁気と堅牢な PoE++ (IEEE 802.3bt) 機能を備えたこの 1x1 ポート スルーホール ジャックは、57VDC で最大 1.0A の連続電流を安全に供給します。
サイドエントリー (90° 直角) 構成、「ラッチアップ」方向、および統合された EMI シールド タブを使用して設計された LPJK9093AONL は、LAN オン マザーボード (LOM)、SOHO モデム、エンタープライズ スイッチ、および完璧な 10 ギガビット イーサネット パフォーマンスを必要とする次世代通信機器向けの究極のソリューションです。
LPJK9093AONL PoE++ RJ45 コネクタサイドエントリーライトアングル構造コンパクトな基板レイアウトと効率的なフロントパネル統合をサポートします。のラッチアップこの方向により、ネットワーク製品への挿入と保持が簡素化されます。EMIシールドタブノイズの多い電気環境における耐性を向上させます。
LPJK9093AONL PoE++ RJ45 コネクタは、一般的に次の用途で使用されます。
LPJK9093AONL は、スイッチ、ルーター、アクセス ポイント、SOHO ネットワーキング デバイスなどの PoE++ イーサネット アプリケーション向けに設計された、統合された磁気を備えた 10G Base-T RJ45 コネクタです。
はい。 57VDC で最大 1.0A の連続電流を供給する IEEE 802.3bt PoE++ をサポートします。
はい。 10G Base-T 高速イーサネット伝送用に設計されています。
スルーホール、サイドエントリー、ライトアングル取り付けスタイルを採用しています。
はい。ステータス表示用にオレンジ/グリーンの 2 色 LED と黄色の LED が含まれています。
