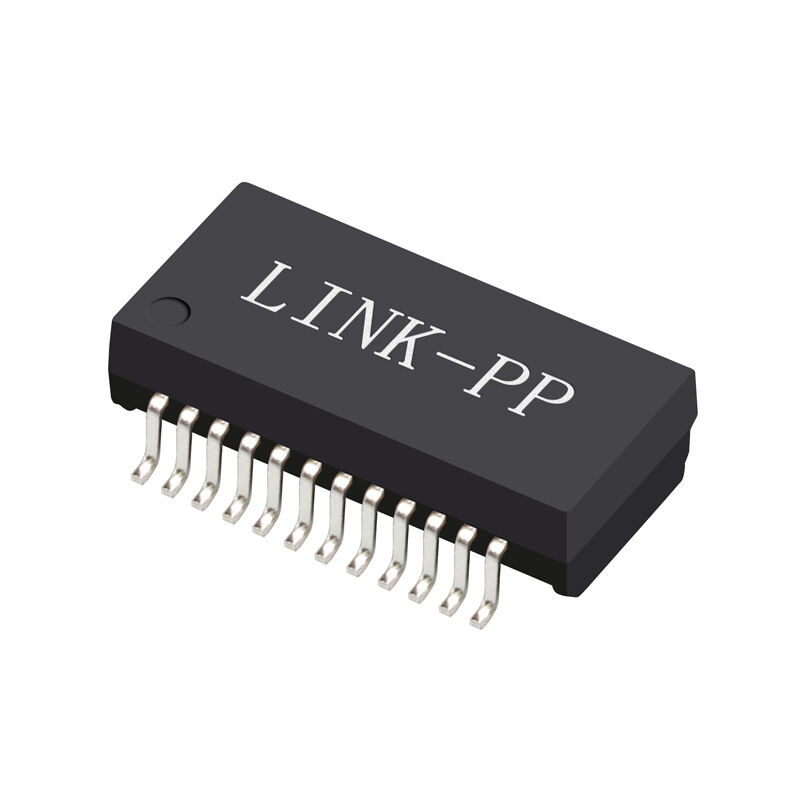

HX5084NLT 1000Base-T 工業用グレード SMT イーサネットトランス

HX5084NLT は、1:1 の巻線比、広い温度範囲、堅牢なイーサネット設計のための IEEE 802.3 準拠を備えたシングルポート産業グレード 1000Base-T LAN トランスです。

HX5084NLT ギガビット LAN トランスの概要

HX5084NLT は、表面実装 (SMD/SMT) アプリケーション向けに設計された、業界標準の高信頼性シングルポート ギガビット イーサネット (1000Base-T) LAN トランスです。過酷な環境に耐えるように設計されており、工業用動作温度範囲は -40°C ～ +85°C です。

IEEE 802.3 仕様に完全に準拠したこの 1:1 比の磁気モジュールは、堅牢な信号の完全性と優れた電気絶縁を保証する実績のあるソリューションです。これは、極端な温度にさらされる産業用制御システム、エンタープライズ ルーター、ネットワーク スイッチ、および通信マザーボードで使用するエンジニアによって広く採用されています。

主な特長

• ネットワーク速度:10/100/1000Base-Tギガビットイーサネットをサポートします。
• 構成：シングルポート (1x1) のフットプリント。
• 工業グレード:-40°C ～ +85°C の拡張動作温度。
• 高い絶縁性:1500 VRMS の最小入出力絶縁 (60 秒) により、堅牢な機器を保護します。
• 規格への準拠:IEEE 802.3 仕様を満たし、それを超えています。
• パッケージング: 自動 SMT アセンブリ用のテープ & リール (T)。

HX5084NLT SMT イーサネットトランスの電気的特性

次の電気的特性が適用されます。特に指定のない限り +25°C。

ギガビットイーサネット磁気モジュールHX5084NLT データシート

環境、機械、材料の仕様

HX5084NLT は、大量生産と長期的な信頼性を実現するように設計されています。

1. 環境コンプライアンス:100% RoHS 準拠、鉛フリー。
2. ヘッダー材質: DAP (フタル酸ジアリル) – UL 94V-0 による優れた寸法安定性可燃性評価以上。
3. 保管温度:−50℃〜＋125℃。
4. 耐湿性レベル (MSL): J-STD-020、レベル 1(湿気に敏感ではないため、床寿命は無制限です)。
5. はんだ付け性の基準:

• • **J-STD-002** に準拠: 245°C リフロープロファイルでのはんだ付け性。
  • **J-STD-075** に準拠: R7、リフローはんだによる最大 245°C。

代表的な用途

HX5084NLT は、コンパクトで信頼性の高い産業グレードの磁気を必要とするイーサネット対応システムに最適です。

一般的なアプリケーションには次のものがあります。

• 産業用制御機器
• イーサネットルーターとスイッチ
• 通信マザーボード
• ギガビットLANインターフェース
• 組み込みネットワーキング システム
• ネットワーク化された自動化デバイス
• 過酷な環境での接続設計

HX5084NLT LAN トランスに関する FAQ

製品エンジニアや調達チームにとって、HX5084NLT は以下の機能を備えているため際立っています。標準化された 1000Base-T 互換性と工業用温度耐久性そしてSMTアセンブリの利便性。そのため、基板スペースは限られているが信頼性を犠牲にすることができない設計において特に役立ちます。

その強力なリターンロス、クロストーク、およびコモンモード除去性能は、クリーンな信号伝送のサポートに役立ち、1500 VRMS 絶縁定格により、システム統合のための追加の保護層が追加されます。

1. HX5084NLT は 1000Base-T イーサネットに適していますか?

はい。 HX5084NLT は以下のために設計されています。1000Base-T ギガビットイーサネット申し込みと打ち合わせIEEE 802.3仕様。

2. HX5084NLT の動作温度範囲はどれくらいですか?

使用温度範囲は、−40℃〜＋85℃、工業用および幅広い温度環境に適しています。

3. HX5084NLT は SMT トランスですか?

はい。それは表面実装 (SMT) LAN トランス、自動化された PCB アセンブリとコンパクトなレイアウトをサポートします。

4. HX5084NLT は RoHS に準拠していますか?

はい。 HX5084NLTはRoHS対応。

5. HX5084NLT の絶縁定格はどれくらいですか?

入出力絶縁は60 秒間で最小 1500 VRMS。
