プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: RoHS
モデル番号: L834-1K1T-S7
支払及び船積みの言葉
最小注文数量: 65/780個
価格: $0.6-$1.0
パッケージの詳細: テープ＆リール（65X12=780）
受渡し時間: 3～5日
支払条件: D/A、D/P
供給の能力: 5kk/月
製品タイプ: |
ギガビット RJ45 MagJack |
部品番号: |
L834-1K1T-S7 |
スピード: |
1000Base-T |
LEDの色: |
YG/G |
ポート構成: |
タブダウン |
高さプロファイル: |
中央平面 |
EMIタブ: |
はい |
Rohs準拠: |
はい |
製品タイプ: |
ギガビット RJ45 MagJack |
部品番号: |
L834-1K1T-S7 |
スピード: |
1000Base-T |
LEDの色: |
YG/G |
ポート構成: |
タブダウン |
高さプロファイル: |
中央平面 |
EMIタブ: |
はい |
Rohs準拠: |
はい |

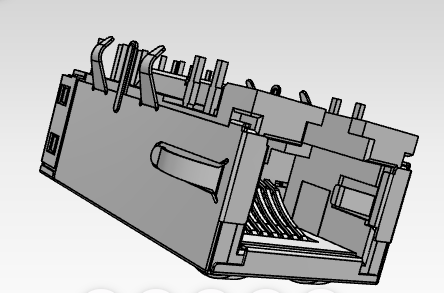

ベル・ファイズ L834-1K1T-S7は,Gigabit Ethernet (1000BASE-T) アプリケーションのために設計された高性能なマグジャックです.スペース制限設計のために設計されています.低プロフィール/ミッドプレンのRJ45コネクタには,PCBフットプリントを減らす統合磁性があります信号の整合性を向上させ,EMIの厳格な遵守を保証する.
ネットワークの状態を明確に示すための内蔵の黄色緑/緑 (YG/G) LEDと,優れた騒音遮断のための強力な EMI タブを備えていますL834-1K1T-S7は企業ネットワークで非常に信頼性があります電気通信および産業用コンピューティングのアプリケーションです.
探しているなら1000BASE-T マグジャック 1x1コンパクトな足跡と磁気機能が組み込まれているコネクタ,L834-1K1T-S7性能とデザインのシンプルさとの実用的なバランスを提供します
このマグジャックは特に有用です
| 仕様 | 価値 |
|---|---|
| 製造者の部品番号 | L834-1K1T-S7 |
| 製品タイプ | マグジャック (ICM) |
| 港の数 | 1 × 1 (単一のポート) |
| イーサネット速度 | 1000BASE-T (ギガビットイーサネット) |
| ポート設定 | タブダウン |
| 高さプロファイル | 中面/低面 (ナノジャック) |
| LED インジケーター | はい (YG/G 左:緑,右:双色 黄色と緑) |
| PoE評価 | 非POE |
| マウントタイプ | ホール・マウント (THT) を通して |
| 動作温度 | 0°Cから+70°C (商用品) |
| EMI タブ | そうだ |
| OCL (オープン回路誘導) | 350μH Min (@100kHz,100mV,8mA DCバイアス) |
| 隔離電圧 (HIPOT) | 1500 Vrms (IEEE 802.3 に準拠する) |
| コンタクトプレート | 30 マイクロ インチ 硬 金 |
| RoHS に準拠する | そうだ |
| 認証 | UL認定 (#E196366 & E169987),FCC対応 |
| 適用する | ギガビット イーサネットネットワーク機器 |
| 典型的な装置 | スイッチ,ルーター,産業用イーサネットデバイス,組み込みシステム,ネットワーク機器 |
| 統合磁気 | そうだ |
| シールド | EMIタブ付きのシールドRJ45 |
| コネクタタイプ | RJ45 マグジャック 磁石組み込み |
| イーサネット標準 | IEEE 802.3ab 1000BASE-T |
| PCB 装着 | 穴 を 抜ける 溶接 |
| 環境基準の遵守 | RoHS 鉛のない |
| 商用利用可能 | OEM,ODM,交換デザインに適しています. |
| パラメータ | 試験条件/周波数範囲 | 仕様 |
|---|---|---|
| サポートされているネットワーク | ほら | ギガビットイーサネット (4チャンネル:TP1,TP2,TP3,TP4) |
| ターン比 | 全4チャンネル | 1CT: 1CT ±2% |
| オープン・サーキット・インデクタンス (OCL) | 100kHz,100mVrms,8mA DCバイアス (0°Cから+70°C) | 350μH MIN |
| 挿入損失 | 0.1MHz 1MHz | -1.1dB 最大 |
| 1MHz 65MHz | -0.5dB 最大 | |
| 65MHz 100MHz | -0.8dB マックス | |
| 100MHz 125MHz | -1.2dB 最大 | |
| 返済損失 (MIN @ 100Ω ± 15%) | 0.5MHz 40MHz | -18dBMIN |
| 40MHz 100MHz | -12 + 20LOG ((f/80MHz) dB MIN | |
| CMからCMへの拒絶 | 100kHz 100MHz | -30dB MIN |
| CMからDM 拒否 | 100kHz 100MHz | -35dB MIN |
| 横断音声 | 1MHz 100MHz | -30dB MIN |
| 隔離電圧 (HIPOT) | 100%生産試験 (IEEE 802.3 準拠) | 1500Vrms |
についてL834-1K1T-S7 マグジャック以下のものを含む幅広いEthernet対応デバイスに適しています.
L834-1K1T-S7 マグジャックは,YG/G LED,タブダウンデザイン,低プロフィール高度,EMIタブ,透孔マウント,RoHS準拠の1000BASE-T 1x1統合コネクタモジュールです.
L834-1K1T-S7これはマグジャック (ICM)設計された1000BASE-T ギガビットイーサネットアップル1X1ポートの配置.
そうだL834-1K1T-S7 マグジャックを含むYG/GLED港の状態の表示について
違う この部分は非POE.
この装置は透孔式マウントデザイン
そうですL834-1K1T-S7はRoHS に準拠する.
