プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: SGS, UL,CE, ISO9001:2008,REACH
モデル番号: LPJ46204AENL
文書: LPJ46204AENL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $1.1-$4.5
パッケージの詳細: トレイ
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 208K/月
部品番号: |
LPJ46204AENL |
コネクタの種類: |
RJ45多左舷ジャック |
互換性のあるブランド: |
脈 |
ポートの数: |
1x4 |
ラッチ: |
下 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
0℃～+70℃ |
部品番号: |
LPJ46204AENL |
コネクタの種類: |
RJ45多左舷ジャック |
互換性のあるブランド: |
脈 |
ポートの数: |
1x4 |
ラッチ: |
下 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
0℃～+70℃ |

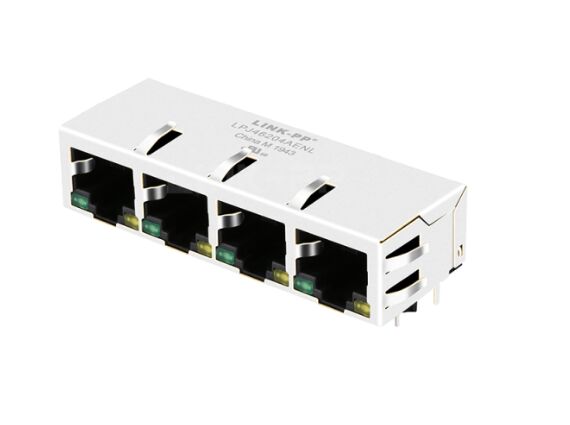

LPJ46204AENLは,1x4ポート穿孔RJ45コネクタで,10/100ベース-TXイーサネット用の磁性が組み込まれています.SOHO,LOM,ハブ,スイッチに最適です.
についてLPJ46204AENL磁気RJ45コネクタコンパクトで信頼性が高い1x4ポート イーサネット ジャック設計された10/100 ベース-TX安定した信号伝達,EMI保護,PCBの簡単に統合のために構築され,小さな足跡で信頼性の高いパフォーマンスを必要とするネットワーク機器に強く適合しています.
持ってる透孔式マウント設計,90° 直角向き,サイドエントリーPCBマウントスタイルそしてグリーン/イエローLED表示LPJ46204AENLは,実用的な展開のために設計されていますSOHOデバイス,LAN・オン・マザーボード (LOM) システム,ハブ,スイッチ.
| ポイント | 仕様 |
|---|---|
| 部分番号 | LPJ46204AENL |
| コネクタタイプ | ジャック |
| ポート数 | 1x4 ポート |
| イーサネット速度 | 10/100 ベース-TX |
| マウントタイプ | 穴を抜ける |
| オリエンテーション | 90° 角 (右) |
| PCBマウントスタイル | サイドエントリー |
| シールド | EMI タブで |
| LED | 緑/黄色 |
| ロック | ダウン |
| 動作温度 | 0°Cから70°C |
| 準拠性 | IEEE 802 について3RoHS,UL |
|
|
|
|
LPJ46204AENLは,関連する高速イーサネット周波数帯全体で安定したイーサネットパフォーマンスをサポートするために構築されています.その電気特性は,一貫した信号完全性と信頼性の高い隔離を必要とする設計に適しています.
25°Cの電気仕様
1ターン比率 (± 2%):
2オープン・サーキット・インデクタンス (OCL):350 μH Min @ 100 kHz 0.1 V 8 mA DCバイアス
3挿入損失:1から100MHz: -1.0 dB 最大
4返金損失:
5横断音声:
6標準モード拒否:
7仮説:1500V AC 6S 1mA
|
|
LPJ46204AENLは耐久性と製造互換性のために設計されています. 材料と寸法は生産環境で信頼性の高いパフォーマンスをサポートします.
についてLPJ46204AENL1x4ポートを統合した高性能RJ45コネクタで,10/100Base-TXアプリケーション用に設計されています.磁石を直接ジャックに組み込むことで,このコンポーネントは,PCBフットプリントとEMI干渉を大幅に減少させます.ハブ,スイッチ,ADSLモデムなどの高密度のネットワークハードウェアに理想的な選択となります.
LPJ46204AENLは,モデム,ハブ,スイッチ,LOMアプリケーションなどのデバイスで10/100Base-TXイーサネット接続に使用される磁気RJ45コネクタである.
ええ,これはRJ45コネクタで 磁石が組み込まれています
縦角が90°で横入りPCBの方向性を持つ透孔式マウントタイプを使用する.
提供された仕様書にはLAN イーサネット (非PoE)PoE以外のアプリケーション向けです
運営は0°Cから70°C.
