プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJE501DNL
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: $0.35
パッケージの詳細: 50pcs/tray、1200pcs/carton
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 4600K.PCS/月
部品番号: |
LPJE501DNL |
ポートの数: |
1x1 |
ラッチ: |
上 |
パフォーマンスカテゴリ: |
猫5e |
位置/コンタクト数: |
8p8c |
取付タイプ: |
tht |
LED オプション: |
それなし |
EMl タブ: |
それなし |
メタル・シールド: |
シールド |
向き: |
直角（側面の記入項目） |
部品番号: |
LPJE501DNL |
ポートの数: |
1x1 |
ラッチ: |
上 |
パフォーマンスカテゴリ: |
猫5e |
位置/コンタクト数: |
8p8c |
取付タイプ: |
tht |
LED オプション: |
それなし |
EMl タブ: |
それなし |
メタル・シールド: |
シールド |
向き: |
直角（側面の記入項目） |

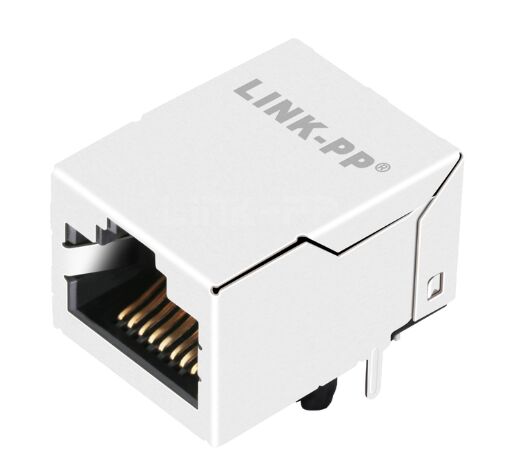

LPJE501DNLは,インテグレートマグネティクスのない単ポート8P8C RJ45モジュール式ジャックで,タブアップロック,LEDなし,右角側入口,穴の設置を通して,10/100/1000Base-T産業用イーサネットアプリケーションのための遮断構造.
LPJE501DNLは,普遍的な8ポジション8コンタクトRJ45アーキテクチャを使用し,10/100/1000Base-Tネットワーク送信のための主流イーサネットケーブルシステムと互換性がある.
壊れやすいSMTコネクタと比較して,透孔溶接ピンにより強い挿入力抵抗と振動下でのより長期的な溶接信頼性があります.
青銅のシールドは電磁気干渉を減らすのに役立ちます 特に:
トランスフォーマーがジャックボディに組み込まれていないため,エンジニアは最適化することができます:
-40°Cから+85°Cまで,商用および産業用ネットワークハードウェアの両方に適しています.
| パラメータ | 仕様 |
|---|---|
| 部分番号 | LPJE501DNL |
| コネクタタイプ | RJ45 モジュール式ジャック |
| ポート設定 | 1x1 単一ポート |
| 連絡方式 | 8P8C |
| マウントタイプ | 穴を抜ける |
| オリエンテーション | 90° 右角 |
| PCBのマウントアングル | サイドエントリー |
| 鍵の方向 | タブアップ |
| シールドタイプ | 銅 盾 |
| シールド EMI タブ | 持っていない |
| LED オプション | LED なし |
| 統合磁気 | 違う |
| 定位電圧 | 125 VAC RMS |
| 現在の格付け | 1.5AMP |
| 接触抵抗 | 最大50mΩ |
| 断熱抵抗 | 500 MΩ Min @500V DC |
| 介電力強度 | 1500 VAC RMS / 60Hz / 1分 |
| 住宅用材料 | PBT UL94V-0 |
| 接触材料 | リンゴ 青銅 T=0.35mm |
| シールド素材 | 0.20・0.25mm 青銅製 ステンプレート |
| 運用寿命 | 750サイクル/分 |
| コンタクトプレート | 金 6u"/15u"/30u" オプション |
| 動作温度 | -40°Cから+85°C |
| 貯蔵温度 | -40°Cから+85°C |
| 波溶接温度 | 265°C 最大 5秒 |
| UL ファイル番号 | E484635 |
| パッケージの長さ | 21.25mm |
| パッケージの幅 | 15.95mm |
| パッケージの高さ | 13.45mm |
PCB イーサネットコネクタを選択する際には,多くの設計者が超大型の統合磁気ジャックを必要としない.代わりに,彼らは必要である:
LPJE501DNLは,このタイプのイーサネットマザーボードアーキテクチャのために特別に開発された.
1磁石が組み込まれない
2. シールドメタルハウジング
3THTの穴を通って
4. タブアップ + サイドエントリー 右角
5LEDデザインなし
RJ45コネクタにはEthernet隔離トランスフォーマーやコモンモードストロークがジャック体内にはないということです.これらの磁気コンポーネントはPCBで別々に設計されています.
はい. 10/100/1000 ベース-T イーサネット ネットワーク アプリケーションをサポートします.
ええ,EMI抵抗を高めるために 青銅製の遮蔽用ハウジングを使用しています
このバージョンはLEDなしで設計されています
はい 機械と電気の互換性のある 代替品として広く使われています
信頼性の高いLPJE501DNL RJ45 モジュラー ジャック 組み込み磁石のない 供給者を探しています
我々は提供します:
連絡してくださいLPJE501DNLの最新価格表,データシート,サンプル入手可能
